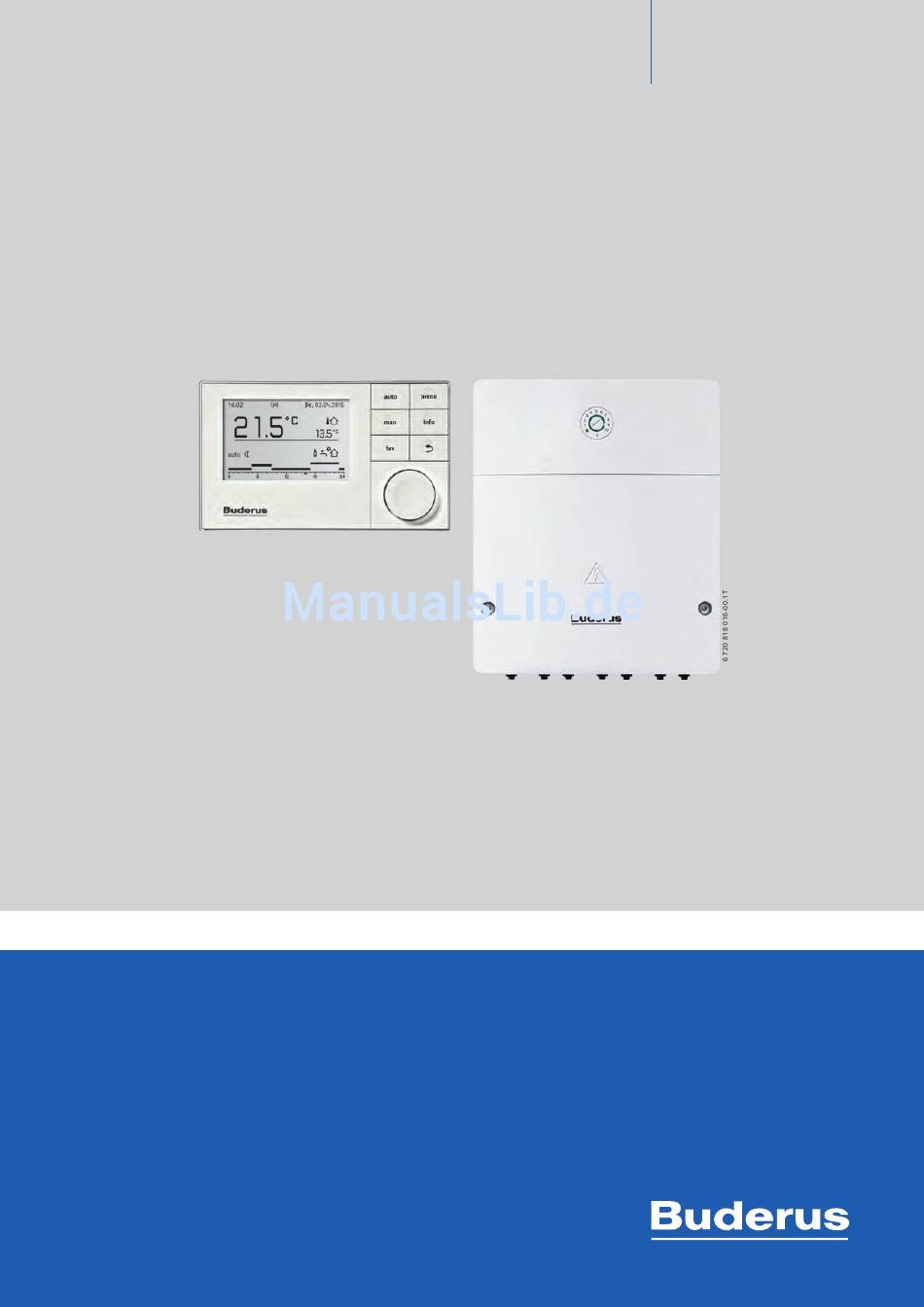

Planungsunterlage für den Fachmann
Logamatic EMS plus
Wärme ist unser Element
Modulares Regelsystem
Ausgabe 2016/03

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logamatic EMS plus

Inhaltszusammenfassung für Buderus Logamatic EMS plus

  • Seite 1 Modulares Regelsystem Ausgabe 2016/03 Planungsunterlage für den Fachmann Logamatic EMS plus Wärme ist unser Element...

  • Seite 2: Inhaltsverzeichnis

    Warmwasserbereitung ....26 Regelsystem Logamatic EMS plus ... 5 2.8.1 Varianten der Warmwasserbereitung ..26 Das „plus“...
  • Seite 3 Regelsystems ......89 Logamatic EMS plus ....143 Heizkreis-Schnellmontage-Set oder Solar- 9.3.2 Gas-Brennwertgerät und Speicherlade-...
  • Seite 4 10.3 Anschluss von Drehstromverbrauchern und weiteren Sicherheitsgeräten an das Regelsystem Logamatic EMS plus ..180 10.4 Abmessungen der Regelgeräte ..181 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 5: Regelsystem Logamatic Ems Plus

    Zur Darstellung der Kompatibilität sind alle Unregelmäßigkeiten sowie Störungen selbstständig Komponenten mit einem „Stempel EMS/ melden. Zahlreiche serienmäßig integrierte Service- EMS plus“ versehen. funktionen erleichtern Inbetriebnahme, Wartung und 6 720 818 016-43.1T Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 6: Merkmale Und Besonderheiten

    Das einfache Bedienkonzept und die menüorientierte der Störung betroffenen Funktionsmodul realisiert. Benutzerführung sind für alle Regelgeräte Logamatic Schnittstellen ermöglichen die Weitergabe einer diffe- EMS plus einheitlich. Ein „Umdenken“ ist nicht erfor- renzierten Fehlermeldung. derlich. Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 7 Als Alternative zum Regelsystem Logamatic EMS plus ist das Regelsystem Logamatic 4000 für die komplexeren Regelungsaufgaben mit EMS-Wärmeerzeugern einsetz- bar. Komponenten der Regelsysteme Logamatic EMS plus und Logamatic 4000 dürfen nicht miteinander kombiniert werden. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 8: Systembeschreibung Allgemein

    Logamatic EMS und Logamatic EMS plus ist nicht möglich. Logamatic EMS plus: RC300/RC200/RC100 und Module MM50/MM100/SM50/SM100/SM200/MC400 Logamatic EMS: RC35/RC25/RC20RF und Module MM10/WM10/SM10 Kesselspezifische Module (z. B. PM10, UM10) sind für beide Systeme verwendbar. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 9: Aufbau Des Modularen Regelsystems

    MM100 SM100 SM200 MC400 ecoControl 6 720 818 016-01.1T Bild 2 Aufbau modulares Regelsystem Logamatic EMS plus (Länge der EMS-BUS-Leitung Kapitel 10.1 ab Seite 178) ASM10 Modul zur Erweiterung des EMS-BUS SM50 (kleinere Modulbauform, BCxx Basiscontroller, Regelgerät für wand- reduzierter Funktionsumfang) hängende Wärmeerzeuger (BC10,...

  • Seite 10: Bus-Schnittstelle Wärmeerzeuger

    Ansteuerung von EMS-Wärmeerzeuger mit einem Seite 117 0 ... 10-V-Signal Ausgabe von Sammelstörmeldungen mit einem 230-V-Signal Steuermodul VM10 Ansteuerung eines zweiten Gas-Magnetventils an Seite 127 wandhängenden EMS-Wärmeerzeuger (UBA) ohne Gas-Druckwächter Tab. 1 Systemkomponenten Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 11 KNX10 – Schnittstelle Regelsystem Logamatic EMS plus zu Seite 139 KNX (EIB) SmartHome – Zum Regelsystem Logamatic EMS plus kompatible Planungs- SmartHome-Systeme (Bosch, RWE, DFH/ unterlage myGekko) „Konnektivität“ Tab. 1 Systemkomponenten Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 12: Übersicht Anwendungsmöglichkeiten

    (mit/ Schwimmbad- meldung aktuelle Anlagen- stützung (SM200 forderlich) ohne Weiche) funktion Leistung über bedienung und erforderlich) 0 ... 10 V Überwachung über Windows-PC mit Eco-Soft via Internet Tab. 2 Übersicht Anwendungsmöglichkeiten Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 13 VWS (mit Modul Funk möglich (kWh) SM200, Adr. 8) Tab. 2 Übersicht Anwendungsmöglichkeiten 1) In Vorbereitung 2) Zusätzliche Heizungsunterstützung bis zu komplexen Solaranlagen 3) Bedienung möglich über System-Bedieneinheit RC300 oder Solar-Autarkregler SC300 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 14: Kesseltemperaturregelung

    Brenners ± 7 K Ab- weichung zwischen der Kesselvorlauf-Solltemperatur und der Kesselvorlauf-Isttemperatur. Für die zweite Stufe eines 2-stufigen oder modulierenden Brenners beträgt die Regelabweichung 15 K. Wenn die je- Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 15: Bus-Schnittstelle

    über die BUS-Schnittstelle EMS als auch EMS plus. Maßgeblich dafür, welche der beiden BUS-Schnittstellen verwendet wird, ist der Typ des Wärmeerzeugers: Nur der Logano plus GB145 (Regelgerät MC100) verwendet derzeit die BUS-Schnittstelle EMS plus. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 16: Fremdwärmeerkennung

    Brücke EV/I3 der eingestellten Nachlaufzeit aus, die Heizungspumpen laufen weiter. Wenn nur eine interne Pumpe und nichts anderes angeschlossen ist (also HK1 über Heizungspumpe betrieben wird), läuft die Pumpe trotz geöffneter Brücke EV/I3 bei Wärmeanforderung durch. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 17: Heizkreisregelung

    Parallelverschiebung der Grundkurve [1] durch Reduzieren der gewünschten Raumtemperatur, Begrenzung bei T = 48 °C VL,max Die Regelungsart außentemperaturgeführt ist mit der Funktion Raumtemperaturauf- schaltung kombinierbar ( Kapitel 2.7.3, Seite 19). Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 18: Raumtemperaturgeführte Regelung

    Solltemperatur erreicht hat. Dann bleibt die Pumpe an, egal wie lange der Brenner ausbleibt. Daraus resultieren längere Pumpenlaufzeiten. Das Reglerverhalten ist unempfindlich gegenüber dem Einfluss von weiteren Räumen. Wenn dort z. B. ein Heiz- Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 19: Außentemperaturgeführte Regelung Mit Raumtemperaturaufschaltung („Raumeinfluss")

    Bei manuellem Betrieb (Taste man an der Bedieneinheit) oder einer Wärmeanforderung über einen externen Ein- gang wird die Sommer-Winter-Umschaltung nicht berücksichtigt. Die automatische Sommer-Winter- Umschaltung kann in jedem Heizkreis separat eingestellt Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 20 16 °C in Winter Sommer (WE) Raumsolltemperatur eingestellt auf 15 °C (z. B. Sommer-Winter-Umschaltung: 16 °C Sommer zu Absenkbetrieb): Der Heizkreis schaltet bei ge- Winter dämpfter Außentemperatur Raumsolltemperatur in Sommer Sommerbetrieb Winterbetrieb Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 21: Einschaltoptimierung Heizkreis/Warmwasser

    8 Stunden Um die komplette Abschaltung des Heiz- wieder aufgeheizt werden kann. kreises zu erreichen: ▶ Absenk-Raumsollwert auf Heizung aus einstellen. Der Vorlaufsollwert des Heiz- kreises wird dann auf 0 °C gesetzt. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 22: Betriebsart

    Dauer der temporären Veränderung der Raum- temperatur einstellbar ( 48 Stunden). Außentemperatur Vorlauftemperatur Abschaltbetrieb Gewünschte Raumtemperatur für Absenkbetrieb Gewünschte Raumtemperatur für Heizbetrieb 6 720 645 481-07.2O Bild 10 Temporäre Veränderung des Raumtemperatur- Sollwerts Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 23: Estrich Trocknen Für Einen Fußboden-Heizkreis

    2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 6720 645 480-31.1O Bild 12 Ablauf der Estrichtrocknung mit Grundeinstellungen (außer Wartezeit bevor Start) Zeit in Tagen Vorlauftemperatur Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 24: Position Text Im Regler

    Dauer der letzten Temperaturstufe, bevor die Estrich- 0 ... 30 Tage funktion beendet ist – Endphase Temperatur Höhe der letzten Temperaturstufe 20 ... 25 ... 55 °C Tab. 3 Estrichtrocknung Grundeinstellungen 1) Grundeinstellung hervorgehoben Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 25: Regelung Einer Konstanten Vorlauftemperatur

    ▶ Heizkreis mit Mischer ausstatten. eine Wärmeanforderung über Kontakt nicht ▶ Zulässige Betriebstemperaturen anlagenseitig nicht möglich. überschreiten (z. B. für Kunststoffrohr auf der Sekundärseite Wärmetauscher). Für Mehrfunktion: ▶ Logamatic 4000 verwenden ( Tabelle 4). Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 26: Regelung Konstante Kessel-Vorlauftemperatur Über Kesseltemperaturregelung (Wa-Klemme Oder I2-Klemme)

    Warmwasser über ein zusätzliches Modul MM50 oder MM100 (Adr. 9 oder 10) realisiert wird, im RC300 ein zusätzliches Temperaturniveau Warmwasser reduziert einstellbar, um die Regelung an Bedarfszeiten für normal hohe oder reduzierten Sollwert anzupassen. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 27: Ladevorgang

    Zirkulationspumpe unabhängig vom eingestellten Zeitprogramm für 3 Minuten über die Funk- tion an der RC300 oder RC200 aktivieren. Die Funktion Einmalladung kann als Favorit direkt über die fav-Taste des RC300 zugänglich gemacht werden. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 28: Tägliche Aufheizung Auf 60 °C

    Warmwasseraustritt des Speichers einbauen Weitere Informationen enthält das DVGW-Arbeitsblatt W551. Es nennt Richtlinien für Warmwasserbereitungs- und Leitungsanlagen und schlägt Maßnahmen zur Verminderung des Legionellenwachstums für Klein- und Großanlagen vor. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 29: Zweiter Warmwasserspeicher

    (z. B. die Art des Heizsystems und das Vorhandensein einer Warmwasserzirkulationspumpe). ▶ Diese Einstellungen manuell vornehmen. Auch die Bedieneinheit RC200 enthält eine automati- sche Konfiguration Auto Konfig zur Unterstützung bei der Inbetriebnahme. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 30: Solarfunktionen

    Dabei wird mit Hilfe der einzugebenden Parameter ein typischer maximaler stündlicher Solar- ertrag bestimmt. Dieser maximale stündliche Solar- ertrag ist unabhängig von der Ausrichtung der Kollektoren, da im Laufe des Jahrs eine Stunde geben Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 31: Solaroptimierung Für Warmwasser- Und Heizbetrieb

    Heizungsanlagen mit mehreren Heizkreisen regelt diese Funktion (H) den gemeinsamen Maximalwert aller Heiz- kreise aus (höchster anstehender Vorlaufsollwert). Anlagenbeispiele mit der Funktion Premix-Control finden Sie in Kapitel 9.5, ab Seite 155 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 32: Beschreibung Der Solarsysteme Und Solarfunktionen

    1) Modul SM100 als Funktionserweiterung zu Modul SM200. Solarsystem Solarfunktion Weitere Funktion (grau dargestellt) Heizungsunterstützung ( Zweiter Speicher mit Ventil Zweiter Speicher mit Pumpe Heizungsunterstützung Speicher 2 ( Externer Wärmetauscher Speicher 1 Externer Wärmetauscher Speicher 2 Zweites Kollektorfeld Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 33: Beschreibung Der Solarsysteme (1A

    Hydraulik-Darstellung alphabetisch sortiert. Die im gezeigten Anlagenbeispiel verwendeten Funktionen sind dabei mit schwarzen Buchstaben dargestellt. Mögliche Erweiterungen oder Modifikationen dieser Konfiguration sind in Buchstabenfarbe Grau dargestellt. Nicht alle Funktionen können miteinander kombiniert werden. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 34: Funktion

    RC300 RC200 – SC300 • 3-Wege-Ventil; Anschluss an VS2 HMC300 • Temperaturfühler am zweiten Speicher unten; Anschluss an TS5 Anwendungsbeispiel: 1B Beispiele Anlagenbeispiele Kapitel 9.5.3, Seite 161 Tab. 7 Beschreibung Funktionen Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 35 • Temperaturfühler am Rücklauf (Lieferumfang HZG-Set); Anschluss an TS4 Anwendungsbeispiel: 1BD Beispiele Anlagenbeispiele Kapitel 9.5, Seite 155 Hinweis: Die Funktionen Heizungsunterstützung Speicher 1 (A) und Heizungsunterstützung Speicher 2 (D) werden alternativ zueinander einge- setzt. Tab. 7 Beschreibung Funktionen Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 36 Poolregelung in Verbindung mit Schwimmbad-Wärmetauscher SWT ein- RC300 RC200 – SC300 gesetzt werden. HMC300 Erforderliches Zubehör: Anwendungsbeispiel: 1BF • Wärmetauscherpumpe; Anschluss an PS5 • Temperaturfühler am Wärmetauscher, z. B. FV/FZ; Anschluss an TS6 Tab. 7 Beschreibung Funktionen Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 37 OS2 (PWM oder 0...10 V) • Temperaturfühler zweites Kollektorfeld; Anschluss an TS7 Beispiele Anlagenbeispiele Kapitel 9.4.2, Seite 153, Kapitel 9.5.2, Seite 158 und Kapitel 9.5.3, Seite 161 Tab. 7 Beschreibung Funktionen Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 38 • Temperaturfühler am ersten Speicher Mitte; Anschluss an TS3 • Temperaturfühler am Rücklauf; Anschluss an TS4 • Temperaturfühler am Speichervorlauf (nach dem Mischer); Anschluss an TS8 (Anlagenbeispiel Kapitel 9.5.1, Seite 155) Tab. 7 Beschreibung Funktionen Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 39 • Speicherumladepumpe PS7; Anschluss an PS4 Anwendungsbeispiel: 1J • Temperaturfühler am Speicher 1 oben; Anschluss an TS7 • Temperaturfühler am Speicher 3 oben; Anschluss an TS6 (bei SC300) oder FW (bei RC300) Tab. 7 Beschreibung Funktionen Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 40 • Solarmodul SM100 oder SM200 wahlweise erforderlich • Pumpe PS9 (Umladepumpe, z. B. SBL); Anschluss an PS5 Beispiele Anlagenbeispiele Kapitel 9.4, Seite 151 (mit zusätzlicher Umlade- pumpe) Tab. 7 Beschreibung Funktionen Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 41 Anschlussklemme 74 nicht belegt Hinweis: Damit die Kombination aus SM200 und SM100 erkannt wird: ▶ Nachdem die Adressierung der Module SM100 und SM200 vorgenommen wurde: Konfigurationsassistent starten. Tab. 7 Beschreibung Funktionen Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 42 SBS und SWT finden Sie in der Planungsunterlage Logasol (Solartechnik). Hinweis: Die Funktion (P) Pool wurde im Solarmodul ab 2013/08 eingeführt. Vorher wurde die Funktion mit dem Buchstaben (D) geführt. Tab. 7 Beschreibung Funktionen Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 43 PS10 6 720 818 016-16.1T SM200 SM100 – SM50 – RC300 RC200 – SC300 – HMC300 – Tab. 7 Beschreibung Funktionen Für genannte Funktion erforderliches Modul oder Regler – Nicht möglich Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 44: Beschreibung Der Umladesysteme Und Umladefunktionen (Modul Sm200)

    • Kaskadierung mit bis zu 4 Frischwasserstationen möglich (Einstellung über Kodierschalter) Dieses System ist nur mit der Bedieneinheit SC300 verfügbar und wird dort 6 720 647 922-78.1O über die Einstellungen Warmwasser konfiguriert. Tab. 10 Beschreibung Frischwassersystem Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 45 Frischwasserstationen Logalux FS27/3 und FS40/3 kaskadieren für höhere Zapfleistungen. • Bei größeren Zapfungen werden zusätzliche Frischwasserstationen zuge- schaltet. • Diese Funktion wird zugeschaltet, wenn mehrere Frischwasserstationen angeschlossen wurden. 6 720 647 922-89.1O Tab. 11 Beschreibung Frischwasserfunktionen Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 46: Überspannungsschutz Für Kollektortemperturfühler

    6 720 818016-58.1T Bild 14 Überspannungsschutz für die Regelung (Installationsbeispiel) Kollektortemperaturfühler (Lieferumfang der Regelung) KS... Solarstation Logasol KS0105 mit integ- rierter Solarregelung SC... Ausdehnungsgefäß Rücklauf Überspannungsschutz Vorlauf SKN, SKS, SKT Kollektortyp Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 47: Basiscontroller Der Ems-Wärmeerzeuger

    • Gas-Brennwertgerät: GB(H)172(T) BC25 mit MC40 • Gas-Brennwertkessel: GB212 BC100 mit MC100 mit IP-Inside • Gas-Brennwertkessel: GB212 • Öl-Brennwertkessel: GB145 1) Nicht kombinierbar mit Logamatic EMS plus, Logamatic 4000/ 5000 2) Nicht kaskadierbar. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 48: Wandgeräte Mit Basiscontroller Logamatic Bc10 Als Grundbedieneinheit

    [12] 10-polige Anschlussbuchse Warmwasser- Taste „Schornsteinfeger“ für Abgastest und Hand- Temperaturfühler Speicher (nur für Logamax plus betrieb GB162-25 T40 S V3) [10] Taste „Reset“ (Entstör-Taste) [13] Brücke [11] Hauptschalter [12] LED-Anzeige „Warmwasserbereitung“ Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 49 Bild 18, [4], Seite 48) – Die LED leuchtet, sobald die Warmwasser- bereitung im Automatikbetrieb ist und automatisch 1) Wandhängender Wärmeerzeuger mit integriertem Durchlauf- erhitzer und 2 Warmwasser-Temperaturfühlern mit Regelung der Warmwasser-Auslauftemperatur Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 50: Gas-Brennwertgeräte Mit Basiscontroller Bc25 Als Grundbedieneinheit

    Diagnoseschnittstelle (Service Key) Manometer Taste „Warmwasser“ [10] Ein/Aus-Schalter Taste „Heizung“ [11] Taste „Sommer-/Winterbetrieb“ Display ( Bild 22, Seite 51) [12] reset-Taste Minus-Taste [13] Servicetaste Plus-Taste [14] Steckplatz System-Bedieneinheit RC300 ok-Taste Zurück-Taste Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 51 (manueller Start der Funktion) • Warmwasser-Temperatureinstellung (Geräte mit Warmwasserspeicher) – Warmwasserbetrieb: Wenn die Temperatur im Warmwasserspeicher um mehr als 5 K ( °C) unter die eingestellte Temperatur sinkt, wird der Warmwasserspeicher wieder bis zur Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 52 Sie in der Installationsanleitung des Gas- Brennwertgeräts. 230V 230V LR LR Fuse 6 720 818 016-03.1T Bild 24 Anschlussplan BC25 Klemmleiste für externes Zubehör (Klemmenbelegung Tabelle 12, Seite 53) Anschlusskabel mit Stecker Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 53: Basiscontroller Logamatic Bc30 Als Grundbedieneinheit

    Anschluss für Zirkulationspumpe (230 V, 100 W) Anschluss für Heizungspumpe für Primärkreis oder Sekundärkreis (230 V, 250 W) Spannungsversorgung 230 V Sicherung Spannungsversorgung Fuse Tab. 12 Klemmenbelegung Anschlussleiste für externes Zubehör Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 54 [29] Externe Pumpe PK [13] Speichertemperaturfühler 2 [30] Speicherladepumpe PS/Externes 3-Wege-Ventil [14] Warmwasser-Temperaturfühler 230 V [15] EMS-BUS [31] Netzstecker 230 V AC [32] Ein-/Aus-Schalter [16] Temperaturfühler hydraulische Weiche [17] Temperaturfühler WW-Speicher Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 55 Raumtemperaturgeführter Regler und EMS-BUS (orange) 1...2 Ein-/Aus-Raumtemperaturregler potenzialfrei oder potentialfreie Wärmeanfrage durch Schalt- kontakt (blau) – Brücke – 10-polige Anschlussbuchse Warmwasser-Temperaturfühler Speicher (nur für Logamax plus GB192i-25 T40 S) Tab. 13 Anschlussklemmen GB192iT (Tower) Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 56: Safe - Feuerungsautomat Für Bodenstehende Wärmeerzeuger Mit Regelgerät Logamatic Mcxxx

    Regelgerät MC100 enthalten) – Pumpeneffizienzmodul PM10 – Umschaltmodul UM10 – Steuermodul GM10 – Logamatic 4000 6 720 818 016-09.1T Bild 29 Feuerungssicherheitsautomat SAFe 50 Feuerungssicherheitsautomat SAFe 50 Betriebsstörlampe/Reset Regelgerät Logamatic MCxxx Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 57 SAFe-BUS SAFe-BUS-Verbindung SM... Solarmodul UM10 Umschaltmodul web KM200 Schnittstelle zwischen Heizungsanlage und Netzwerk web KM300 Schnittstelle zwischen Heizungsanlage und Netzwerk In MC100-Grundgerät bereits enthalten Nicht bei MC100 Nicht bei Feuerungsautomat SAFe50 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 58: Bodenstehender Wärmeerzeuger Mit Regelgerät Mc100

    • Externe Verriegelung des EMS-Kessels durch einen zweiten Wärmeerzeuger bei Anlagen mit 2 Schornsteinen (I3) • Anschlussmöglichkeit Kontakt Sammelstörmeldung • Erweiterbar mit Internet-Gateway web KM200, web KM300, KNX10-Schnittstelle und Control Center Connect(PRO) Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 59: Technische Daten

    Bedieneinheit RC200 oder RC300 – BUS-Kommunikation Anschluss SAFe – BUS-Kommunikation BUS-Schnittstelle – EMS plus Externe Verriegelung 5 (potenzialfreier Eingang) Tab. 14 Technische Daten Regelgerät Logamatic MC100 1) Bei Kombination mit Festbrennstoff-Kessel bei 2-Kamin-Anlagen verwendbar Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 60 – Pumpeneffizienzmodul PM10 – Umschaltmodul UM10 (nur bei Feuerungs- automat SAFe50, GB145) – Steuermodul GM10 (Funktion bereits im MC100 enthalten) Das Regelsystem Logamatic 4000/5000 kann nicht mit dem Regelgerät MC100 kombiniert werden. Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 61 [12] OUT - Netzversorgung Funktionsmodule, 230 V/ [24] BUS - Verbindung zu EMS Bedieneinheit 50 Hz [25] BUS - Verbindung zu EMS Funktionsmodulen [13] VW1 - 3-Wege-Ventil [14] PW1 - Speicherladepumpe Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 62: Bodenstehende Ems-Geräte Mit Regelgerät Logamatic Mc10

    Externe Wärmeanforderung WA 5 (potenzialfreier Eingang) Bedieneinheit RC200 oder RC300 – BUS-Kommunikation Anschluss SAFe – BUS-Kommunikation BUS-Schnittstelle – Externe Verriegelung EV 5 (potenzialfreier Eingang) Tab. 15 Technische Daten Regelgerät Logamatic MC10 Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 63 /P E 6 720 809 132-47.1T Bild 35 Anschlussplan des Regelgeräts Logamatic MC10 alt. Alternativ Anschlussbeispiel für Sicherheitskomponenten (SI-Geräte bauseits) Der Gesamtstrom darf 5 A nicht übersteigen Komponente 1 Komponente 2 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 64: Regelgerät Logamatic Mc10 Mit 7-Poligem Stecker (Oder Umbauset Mc10 Zur Nachrüstung)

    • Anschlussmöglichkeit für externe Wärmeanforderung (WA) • Externe Verriegelung des Brenners z. B. durch einen zweiten Wärmeerzeuger bei Anlagen mit 2 Schornsteinen (EV) • LED-Anzeige zur Angabe der Kesseltemperatur und des Betriebs-Codes Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 65 5 (potenzialfreier Eingang) Anschluss Bedieneinheit RC200 oder RC300 – BUS-Kommunikation Anschluss SAFe – BUS-Kommunikation BUS-Schnittstelle – Externe Verriegelung EV 5 (potenzialfreier Eingang) Tab. 16 Technische Daten Regelgerät Logamatic MC10 mit 7-poligem Stecker Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 66: Bodenstehende Geräte Mit Regelgerät Mc40

    BIM, das am Kessel angebracht ist, bekommt der SAFe die kesselspezifischen verbrennungstechnischen Informationen. Zudem regelt der Logamatic MC40 die Warmwasserbereitung nach externer Aktivierung und Sollwertvorgaben. Bedient wird der EMS-Kessel über den Basiscontroller Logamatic BC25 oder die Bedien- einheit RC300. Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 67 Anschluss Bedieneinheit RC200 oder RC300 – BUS-Kommunikation Anschluss SAFe – BUS-Kommunikation BUS-Schnittstelle – Externe Verriegelung 5 (potenzialfreier Eingang) Tab. 17 Technische Daten Regelgerät Logamatic MC40 1) Bei Kombination mit Festbrennstoff-Kessel bei 2-Kamin-Anlagen verwendbar Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 68 Basiscontroller der EMS-Wärmeerzeuger Anschlussplan 6 720 809 132-49.1T Bild 42 Anschlussplan Logamatic MC40 Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 69 EMS - Verbindung zu EMS Funktionsmodulen [19] SAFe - Verbindung zum SAFe Feuerungs- automaten [20] Schutzkleinspannung [21] Steuerspannung 230 V~ Der Gesamtstrom aller angeschlossenen externen Komponenten darf in Summe 6,3 A nicht über- steigen Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 70: Wärmepumpen Mit Regelsystem Logamatic Ems Plus, Bedieneinheit Hmc300 (Wpl Ar, Wpls.2)

    Basiscontroller der EMS-Wärmeerzeuger Wärmepumpen mit Regelsystem Logamatic EMS plus, Bedieneinheit HMC300 (WPL AR, WPLS.2) HMC300 menu info 6 720 808 471-01.1O Bild 43 Bedienelemente HMC300 Pos. Element Bezeichnung Erläuterung fav-Taste ▶ Drücken, um die Favoritenfunktionen für Heiz-/Kühlkreis 1 aufzurufen. ▶ Gedrückt halten, um das Favoritenmenü individuell anzupassen Bedienungsanleitung der Bedieneinheit).
  • Seite 71 Weitere Informationen finden Sie in der technischen Dokumentation der Inneneinheiten. 6 720 811 620-28.1O Bild 44 Regelsystem Bedieneinheit Logamatic HMC300 Bedieneinheit RC100/RC100H (Fernbedienung) IP inside Mischermodul MM100 Solarmodul für Warmwasserbereitung SM100 Solarmodul für Heizungsunterstützung SM200 Pool-Modul MP100 Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 72 Taupunktfühler MK2 am Vorlauf instal- liert werden. Die Taupunktfühler MK2 sollten in Räumen an Leitungen angebracht werden, in denen eine höhere Luftfeuchtigkeit zu erwarten ist, z. B. Trockenräume, Waschräume. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 73: Bedieneinheiten

    Regelung Mehrkesselanlage MC400 – – Externe Verriegelung (Kontakt) Externe Wärmeanforderung (Kontakt) 2) 6) 2) 6) 2) 6) Externe Wärmeanforderung (0 ... 10 V) und Sammelstörmeldung EM10 EM10 EM10 Tab. 19 Übersicht Bedieneinheiten Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 74: Bedieneinheit

    7) Grundausstattung GB145, GB212 IP, GB162 IP 8) Nicht für Logano plus GB145 (MC100) Grundausstattung Optional – Nicht möglich Die Module MM10, WM10 und SM10 können nicht mit dem Regelsystem Logamatic EMS plus kombiniert werden. Logamatic EMS plus – 6 720 818 016 (2016/03)

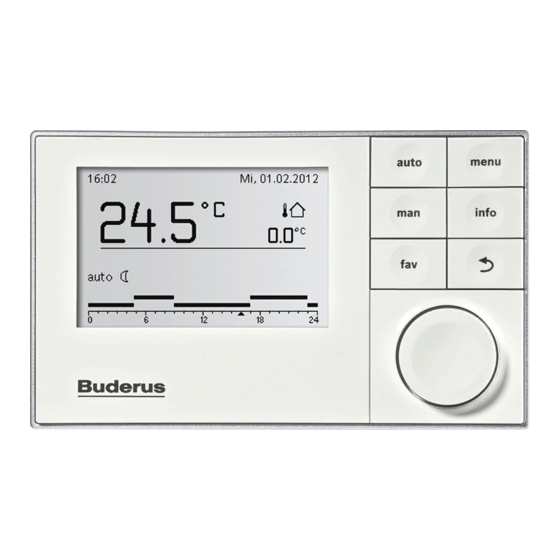

  • Seite 75: System-Bedieneinheit Rc300

    Zeitprogramm nach Heizkreisen • Warmwasser-Einmalladung Der RC300 ist die System-Bedieneinheit für das Regel- • Thermische Desinfektion für Warmwasser inklusive system Logamatic EMS plus und ist kompatibel zu allen Vorwärmstufe (nur bei Warmwasser über Modul mit EMS ausgestatteten Gas-/Öl-Wärmeerzeugern. Die MM50/MM100) systemweite Bedienung aller Anlagenteile, eine über-...
  • Seite 76 • Info-Taste für Klartextanzeige aktueller Soll- und Ist- vorherigen Bedienseite oder Anzeige Auswahlknopf - Drehen: Navigation im Menü oder werte sowie Direkthilfe bei Menünavigation und Parametrierung ausgewählten Wert ändern; Drücken: Wert auswählen oder nach Änderung bestätigen Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 77 1) Nicht bei MC100 (BUS-Schnittstelle EMS plus) Technische Dokumentation RC200 HK 2 HK 1 RC300 RC300 HK 1 HK 1 HK 2 6 720 645 480-09.1o Bild 50 Beispiele für Heizungsanlagen mit 1 oder 2 Heizkreisen Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 78: Bedieneinheit Rc200

    Technische Daten Die Bedieneinheit RC200 wird über eine 2-adrige BUS- Technische Daten Einheit RC300 Leitung mit dem Logamatic EMS plus verbunden und mit Abmessungen (B × H × T) – Seite 181 Strom versorgt. Sie ist wahlweise als Regler (ohne...
  • Seite 79 Zeitprogramm sowohl für Heizung als auch für oder Warmwasser und Zirkulation) – Als alleiniger Regler für einen Heizkreis, für raum- • 1 Urlaubsprogramm einstellbar geführten Betrieb oder außentemperaturgeführten Betrieb (Außentemperaturfühler optional) • Einfache Bedienung über Textdisplay Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 80 (Basis- • Nicht kombinierbar mit Modulen MM10, SM10, WM10 controller BCxx). Häufigkeit des Zirkulationspumpenbetriebs pro Stunde Um alle genannten Parameter einzustellen, kann der RC300 vorübergehend zur Inbetriebnahme RC300 installiert werden. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 81: Funksets Rc200Rf Und Außentemperaturfühler T1Rf (In Vorbereitung)

    • Optimierte Ausnutzung Solarertrag bei Warmwasser gamatic EMS plus • Berücksichtigung passiver Solarertrag durch große • Solarbetrieb (keine Batterie erforderlich) Fensterflächen • Kommunikation über Funkzentrale RFM200 (Liefer- • Zusätzlich reduzierter Brennstoffverbrauch und umfang) Brennerstarts Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 82 – Beitrag des Temperaturreglers zur jahreszeit- – – bedingten Raumheizungs-Energieeffizienz Tab. 22 Technische Daten RFM200, RC200RF und T1RF Ggf. RFM200 im Wohnbereich installieren oder Repeater RFM100 einsetzen, z. B. bei Stahlbetondecken. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 83: Bedieneinheit Rc100(H) (Basis-Raumregler)

    Lieferumfang • Bedieneinheit Logamatic RC100 mit integriertem Raumtemperaturfühler • Installationsmaterial • Technische Dokumentation Zubehör • Kombination mit einer System-Bedieneinheit RC300 (Gas/Öl) oder HMC300 (Wärmepumpe) erforderlich • RC100(H) nur als Fernbedienung einsetzbar Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 84: Positionierung Bedieneinheit

    RC100H (zusätzlich mit integriertem Luftfeuchte- Dazu muss ein Außentemperaturfühler sensor) auf geeigneten Installationsort zur Erfassung installiert werden (Zubehör). der Luftfeuchtigkeit achten. Der Referenzraum muss möglichst repräsentativ für die gesamte Wohnung sein. Wärmequellen (z. B. Sonnen- Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 85 RC300 System-Bedieneinheit Für diese Lösung ist ein RC300 erforderlich, ein RC200 ist für die Kombination mit RC100 nicht geeignet. Der externe Raumtemperaturfühler muss in einem für die Heizgewohnheiten repräsentativen Raum angebracht Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 86: Bedieneinheit Logamatic Sc300 Für Autarkanlagen

    Verständnis des Anlagenaufbaus sowie • Der Solarregler SC300 wird über ein bauseitiges, 2- die Zuordnung und das Verständnis von erfassten Mess- adriges EMS-BUS-Kabel mit dem Solarmodul SM200 werten der Anlage. verbunden. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 87: Sc300 Als Solar-Autarkregler Mit Solarmodul Sm200 (Adr. 10)

    FS27/3 und FS40/3 ... FS160/3 not- wendig. Die Frischwasserstationen FS27/3 und FS40/ 3 ... FS160/3 haben ein integriertes Regelungsmodul MS100, das sowohl in Einzelstationen als auch in Kaska- den durch eine Bedieneinheit SC300 ergänzt werden muss. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 88: Sc300 Als Regler Für Eine Pufferumladung Mit Slp1/3

    Bild 65 Pufferumladestation Logasol PES und Puffer- umladestation Logalux SLP/3 6 720 818 016-32.1T Bild 64 Frischwasserstation Logalux FS/3 mit Bedien- einheit Logamatic SC300 6 720 818 016-34.1T 6 720 818 Bild 66 Speicherladesystem Logalux SLP1/3...SLP2/3 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 89: Funktionsmodule Für Die Erweiterung Des Regelsystems

    Katalog. form) EMS plus 6 720 818 016-50.1T Bild 69 Heizkreis-Schnellmontage-Set bei geöffneter Wärmedämmschale: HSM20/25 inklusive Modul MM100 1) HS = Heizkreis-Schnellmontage-Set ohne MIscher HSM = Heizkreis-Schnellmontage-Set mit Mischer Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 90: Solarstation (Ks0110/2) Mit Solarmodul Sm100 Oder Sm200 Oder Ohne Modul

    SM200 und SC20/2 betrieben werden. Eine Kombination mit Solarreglern wie SC10/20/ 40, FM443 (Logamatic 4000) oder FM244 (Logamatic 2000) ist nur in Verbindung mit einem Pumpen-Signalwandler PSW (Zube- hör) möglich, da die Hocheffizienzpumpe ein PWM-Betriebssignal benötigt. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 91: Übersicht Der Funktionsmodule

    2) Bei V3 bis inklusive 45 kW nur noch 1 Steckplatz xM10/50, ab 50 kW 2 Steckplätze. 3) Im GB172 T 210 SR und GB192i T2 10 SR ist ein Solarmodul SM100 enthalten, in anderen GB172 T- und GB192i-Versionen Solar- funktion nicht sinnvoll. 4) GB172T V1 (Modulhalter). Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 92: Mischermodule Mm50 Und Mm100 (Für Heizkreise Und Warmwasser)

    Wärmeerzeugern frei einstellbar: -2...-5...-20 °C Die Module MM50 und MM100 sind fast vollständig funktionsgleich und unter- scheiden sich nur in speziellen Details Tabelle 25). Module MM50 und MM100 dürfen miteinander kombiniert werden. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 93: Funktion

    Regler maximal ein Modul pro Anlage (ein Heizkreis) • Codierte und farblich gekennzeichnete Stecker • Anschlussmöglichkeit der als Fernbedienung betriebenen Bedieneinheit RC200/RC300 für komfortable Bedienung vom Wohnraum aus. Erforderlich für raumtemperaturgeführte Regelung, Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 94 • Speicheranschluss-Set mit Speicherfühler 6 mm oder oder Warmwasser 9 mm Anschluss Stellmotor 3-Wege-Mischer • Temperaturwächter für Fußbodenheizung: oder Zirkulationspumpe MM100: TB1 (mit Störungsanzeige über Display der 230 V AC Netzspannung Bedieneinheit) MM50: AT90 Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 95 Heizung wärmer; bei Kühlfunktion käl- ter) Anschlussklemme 44: Mischer zu (bei Heizung kälter; bei Kühlfunktion wärmer) -oder- Anschluss Zirkulationspumpe im Warmwasserkreis (Kodierschalter auf 9 oder 10): Anschlussklemme 43: Zirkulations- pumpe Phase Anschlussklemme 44: nicht belegt Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 96 – Schutzart bei Einbau in Wärme- IP 20 Abhängig vom Wärmeerzeuger erzeuger mit RC100 Tab. 27 Technische Daten Mischermodul MM50/MM100 1) Hinweise zulässige Kabeltypen und -längen Kapitel 10.1 ab Seite 178 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 97: Solarmodule Sm50, Sm100 Und Sm200

    Montagearten Solarmodule Wandinstallation Im Kesselregelgerät Logamatic MC10/MC40/BC10 – – – – Im Kesselregelgerät Logamatic MC100 – – Tab. 28 Auswahlhilfe Solarmodule Zeichenerklärung: Funktion möglich; – Funktion nicht möglich 1) Nicht für Wärmepumpen Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 98: Solarmodul Sm50/Sm100

    Hydraulik-Anzeige und -Auswahl an der Bedien- einheit RC300 oder über die Textmenüs im RC200. Das Solarmodul SM50/SM100 kann nur mit den Bedien- einheiten RC300 oder RC200 verwendet werden (Auswahlhilfe: Tabelle 28, Seite 97). Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 99 Bild 76, [3]) oder Umschicht- pumpe ( Bild 76, [2]) • Umladung von Vorwärmspeicher in Bereitschafts- speicher ( Bild 76, [3]) • Externer Wärmetauscher im Kollektorkreis mit separater Pumpenansteuerung Primär- und Sekundär- Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 100 3 – PWM Eingang (Input, optionales Rückmeldesignal) Solarpumpe Kollektorfeld 1 Temperaturfühler Kollektorfeld 1 Temperaturfühler Speicher 1 unten Temperaturfühler Wärmetauscher oder Vorlauf Wärmemengenzähler VS1/PS2/PS3 Speicherladepumpe (bei Verwendung eines externen Wärmetauschers) oder Speicherumladepumpe oder Pumpe thermische Desinfektion Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 101: Technische Daten

    Tab. 29 Technische Daten Solarmodul SM50/SM100 1) Hinweise zulässige Kabeltypen und -längen Kapitel 10.1 ab Seite 178 2) 2 Anschlüsse wahlweise bis 400 W belastbar. Maximal zulässigen Gesamtstrom 5A nicht überschreiten. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 102: Modul Sm200 Als Solarmodul

    RC300 oder Autark-Bedieneinheit SC300. rater Ansteuerung der Primär- und Sekundärkreis- pumpe • Überwachung tägliche Aufheizung 60 °C (bei Rege- lung Warmwasser über separates Modul MM50/ MM100) und thermische Desinfektion mit Umlade- oder Umschichtpumpe Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 103 • Modul zur Wandinstallation oder auf Hutschiene • Codierte und farblich gekennzeichnete Stecker • Interne Kommunikation über EMS-BUS Lieferumfang • 1 Modul SM200 mit Montagematerial • 1 Speichertemperaturfühler • 1 Kollektortemperaturfühler • Installationsanleitung Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 104 Temperaturfühler zweiter Speicher VS1/PS2/PS3 3-Wege-Ventil für Heizungsunter- unten oder Pool (Solarsystem) stützung/Speicherumladepumpe oder Temperaturfühler Wärmetauscher Pumpe thermische Desinfektion/ Temperaturfühler Kollektorfeld 2 Speicherladepumpe (bei Verwendung Temperaturfühler Heizungsrücklauf aus eines externen Wärmetauschers) dem Speicher Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 105: Modul Sm200 Als Speicherladesystemmodul

    Primärpumpe PWM-Eingang Rücksignal, optional) PWM-Anschluss Drehzahlregelung PS13 Zirkulationspumpe Sekundärpumpe TS17 Temperaturfühler am Wärmetauscher PS11 Pumpe auf der Wärmeerzeugerseite TS18 Temperaturfühler Speicher unten (Primärseite) (Klemme 1 - Masse, TS19 Temperaturfühler Speicher mittig Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 106 Speicher unten (TS18) und mittig (TS19) die Aus- • 1 Speichertemperaturfühler (1 Wärmetauscherfühler schaltschwelle erreichen (Solltemperatur plus negati- ist im Lieferumfang Logalux SLP.../3 enthalten) ve Ausschalttemperaturdifferenz, z. B. TS18 55 °C und TS 19 55 °C). Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 107: Modul Sm200 Zur Pufferspeicherumladung

    1 2 3 4 0-10V 0-10V PS12 230 V AC 230 V AC PS11 TS17 TS18 TS19 PS11 BUS BUS BUS BUS TS20 PS12 6 720 647 922-77.1O Bild 83 Anlage SM200 Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 108 Tab. 31 Technische Daten Solarmodul SM200 1) Hinweise zulässige Kabeltypen und -längen Kapitel 10.1 ab Seite 178 2) 2 Anschlüsse wahlweise bis 400 W belastbar. Maximal zulässigen Gesamtstrom 5 A nicht überschreiten. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 109: Kaskadenmodul Mc400

    7 Kessel; 3 x MC400 = 10 Kessel; 4 x MC400 = 13 Kessel) • LED-Statusanzeige MC400 und angeschlossene Geräte • Weitere Hydraulik- und Regelungsdetails Kapitel 9.6, Seite 169 und Installationsanleitung MC400 Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 110 – Öl-Wärmeerzeuger oder Wärmepumpen mit Regel- Schutzart – IP44 system EMS plus Schutzklasse – – Gemischte Systeme Öl und Gas Ident.-Nr. – Typschild Tab. 32 Technische Daten Kaskadenmodul MC400 1) Hocheffizienzpumpen zulässig, 40 A/ms Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 111 Temperaturfühler Rücklauf (nur erfor- derlich, wenn PC0 mit Drehzahlrege- lung über 0...10 V-Signal an Anschluss OC1 angeschlossen ist, sonst optional) Nur erforderlich, wenn an Anschluss- klemme I3 kein Stopp-Schalter ange- schlossen ist. Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 112 0...10-V-Ausgang Wärmemengenzählereingang Tab. 33 Auswahltabelle Funktionsmodule MC400 (EMS)/FM458 (Logamatic 4000)/FM CM (Logamatic 5000) 1) Gas/Öl 2) Nur Gasgeräte Grundausstattung 6 720 818 016-51.1T Bild 86 BUS-Aufbau für Kaskaden bis 16 Geräte Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 113: Anschlussmodul Asm10

    Bild 88 Anschlussplan des Anschlussmoduls ASM10 • Schutzart des Moduls im Wandinstallation-Set IP 40 Kleinspannung • Inklusive Installationsmaterial Keine Steuerspannung 230 V AC auflegen! • Anzahl an Modulen pro Anlage nach Bedarf Verbindung zu BUS-Teilnehmern Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 114: Fremdbrennermodul Brm10

    Version 2.07 und im BC10 mindestens (z. B. einen Festbrennstoff-Kessel). Dies gilt auch für Version 2.03 haben. Heizungsanlagen, bei denen der Festbrennstoff- und der Öl- oder Gas-Kessel an einen Schornstein angeschlossen sind. Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 115 BRM10 Abmessungen (B × H × T) (130 × 140 × 40) Betriebsspannung 10 % (bei 50 Hz 4 %) Leistungsaufnahme Maximaler Schaltstrom BUS-Schnittstelle – Tab. 34 Technische Daten Fremdbrenner-Modul BRM10 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 116: Drosselklappenmodul Dm10

    6 720 645 180-40.1il Maximal zulässiger Gesamtstrom 5 A Bild 92 Systemaufbau Kessel und Regelsystem, Klappe geschlossen (zu) Heizkreise fremdgeregelt Klappe geöffnet (auf) DM10 Drosselklappenmodul Drosselklappe, Heizkreise Stellmotor Laufzeit 20 Sekunden (SH) Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 117: Störmeldemodul Em10

    Niedriglast. In diesem Fall liefert das Gerät 10 % durch einen 0 ... 10 V-Gleichspannungssignal. AN/AUS-Zyklus bei Niedriglast. In diesem Beispiel geht der Über das 0 ... 10 V-Gleichspannungssignal wird dem Kessel ab einem Setpoint von 2 V in Dauerbetrieb. Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 118 EM10 Abmessungen (B × H × T) (130 × 140 × 40) Betriebsspannung 10 % (bei 50 Hz 4 %) Leistungsaufnahme Maximaler Schaltstrom BUS-Schnittstelle – Tab. 37 Technische Daten Störmelde-Modul EM10 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 119: Modul Für Gas-Magnetventil Gm10

    2 Modulsteckplätze frei sind. Technische Daten Technische Daten Einheit GM10 Abmessungen (B × H × T) 130 × 140 × 40 Betriebsspannung V AC 10 % Tab. 38 Technische Daten Gas-Magnetventil GM10 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 120: Pool-Modul Mp100

    Lage ungeschützt (starker Wind) Tab. 39 Anhaltswerte Wärmebedarf Freibad 1) Für eine gedachte Heizperiode Mai bis September 2) Gültig nur für private Schwimmbäder bei einer Nutzung von bis 2 h pro Tag Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 121: Hallenbad

    Tag, kann die empfohlene Leistung um 50 % reduziert werden. Während der Beheizung des Beckens ist der Heizbetrieb des Gebäudes unterbrochen. Wir empfehlen, die Beckenbeheizung bei Hallenbädern in die Nachtstunden zu verlegen. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 122: Pumpeneffizienzmodul Pm10

    Wenn statt der hydraulischen Weiche ein Plattenwärme- tauscher oder ein druckloser Verteiler installiert wird: ▶ PM10 mit der Einstellung leistungsabhängige Regelung betreiben. Die Pumpe wird bauseits direkt an eine 230-/400-V- Spannungsversorgung angeschlossen ( Bild 104, Seite 124). Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 123 Kombination von modulierenden und nicht- modulierenden Kesselkreispumpen ausgeschlossen. Hinweis zur Planung und zum Betrieb: Zur korrekten Einstellung der Volumen- ströme sind Einrichtungen zum Messen oder Abgleichen der Volumenströme erforderlich (z. B. Tacosetter). Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 124 50 Hz anschließen. Technische Dokumentation der Ausgang Netzspannung zur Netzversorgung Pumpe beachten. Wenn nicht anders vorgegeben: Maximal zulässige Absicherung der Pumpe weiterer Module (230 V/50 Hz) Steuerspannung (230 V) bauseits 10 A. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 125: Umschaltmodul Um10 Für Festbrennstoff-Kessel

    Weitere Eigenschaften • Installation nur im EMS-Kessel, keine Wand- installation möglich • Codierte und farblich gekennzeichnete Stecker • Vorkonfektionierte BUS-Verbindungsleitungen • Betriebs- und Störungsanzeige über LED • Maximal ein Modul pro Anlage Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 126 (130 × 140 × 40) (B × H × T) Betriebsspannung 10 % (bei 50 Hz 4 %) Leistungsaufnahme Maximaler Schalt- strom (Sicherung) BUS-Schnittstelle – Tab. 42 Technische Daten Umschaltmodul UM10 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 127: Steuermodul Vm10 Für Zweites Flüssiggasventil

    • Zugentlastung für alle Anschlusskabel Maximaler Schaltstrom • Klemmabdeckung (Sicherung) • Schutzart des Moduls mit Wandinstallation-Set IP 40 BUS-Schnittstelle – • Inklusive Installationsmaterial Tab. 43 Technische Daten Steuermodul VM10 • Maximal ein Modul pro Anlage Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 128: Servicetools Für Smartphone Und Pc

    – Verschlüsselte Datenübertragung, schnelle WLAN- Smart Service Key (mit Magnethalterung) Verbindung zwischen Smart Service Key und App Easy Service Der Smart Service Key ist nicht für die Parametrierung von Bedieneinheiten und Modulen geeignet. Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 129 Schnittstelle am Wärme- EMS-Servicebuchse, von außen am Gerät EMS-Servicebuchse, von außen am Gerät erzeuger zugänglich zugänglich Tab. 44 Technische Daten Smart Service Key und Service Key 2.1 1) Siehe Systemvoraussetzungen Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 130: Pc-Servicetool Logamatic Service Key

    Der Diagnosestecker Logamatic Service Key ist ein Schnittstellenwandler für die BUS-Kommunikation des Regelsystems auf eine PC-Schnittstelle für den mobilen Betrieb. Er eignet sich für eine direkte Anbindung eines PC oder Laptops mit RS232-Schnittstelle an die Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 131 Systems Logamatic 4000 Anschlussmöglichkeit an digitale Regelgeräte des Systems Logamatic EMS plus (Basiscontroller Logamatic BC10/BC25/BC30/BC40, z. B. mit EMS- Bedieneinheit RC35 oder Logamatic EMS plus Bedieneinheiten RC300/RC200) 1) Baureihe GB192i(T): Adapter erforderlich Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 132: Service-Software Logamatic Eco-Soft 4000/Ems/Ems Plus

    Regelung vor Ort (Service Key erforderlich, oder als Inbetriebnahmeprotokoll ausdrucken. Kapitel 7.2, Seite 130) oder Web KM300, Kapitel 8.2, Seite 137 • Verbindungsaufbau – In der Anlage vor Ort (Service Key oder Easycom notwendig) oder Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 133: Systemvoraussetzungen Eco-Soft 4000/Ems/Ems Plus

    • Anlagenzugriff aus der Ferne über Fernwirksysteme Logamatic web KM300, Logamatic Easycom (Pro/GSM) • Wärmeerzeuger Gas/Öl (nicht geeignet für Wärmepumpen, Anlagen mit Autarkregler SC300, Frischwasserstationen) Tab. 45 Systemvoraussetzungen (Technische Daten) für Service-Software Logamatic Eco-Soft 4000/EMS/EMS plus Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 134: Konnektivität: Schnittstellen Und Kommunikation

    Die folgenden Produkte sind serienmäßig mit einer IP- stelle für das Regelsystem Logamatic EMS (mit RC30 Schnittstelle web KM200 (oder funktionsgleich mit oder RC35) oder Logamatic EMS plus (mit RC300) zur web KM50) ausgestattet: Bedienung der Heizungsanlage über ein Smartphone.
  • Seite 135 Bild 115 Logamatic web KM50 – integrierte Internet-Schnittstelle GB162 web KM100 6 720 816 952-03.1O Bild 116 Logamatic web KM100 – integrierte Internet- schnittstelle GB192i Griffmulde GB192i web KM100 Logamatic web KM100 Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 136 Spannungsversorgung Modul V AC V DC (mitgeliefertes Netzteil) Schnittstellen – EMS plus LAN:10/100 MBit/s (RJ45) Leistungsaufnahme Zulässige Umgebungstemperatur °C 0 ... 50 Schutzart – IP20 Tab. 46 Technische Daten web KM200 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 137: Logamatic Web Km300

    • Automatischer Meldungsversand von Störungs- anzeigen der Heizungsanlage als E-Mail • Sicherheit durch Passwortschutz und Bosch-Sicher- heitskonzept • Automatisches Firmware-Update über das Internet, Aktualisierungen für EMS plus, Kaskadenmodul und Speicherladesystem in Vorbereitung Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 138 Anschlussklemme 1: Signal Anschlussklemme 2: Masse Anschluss LAN (RJ45) M-BUS Anschluss M-BUS RESET Taste RESET OUT 1...3 Potenzialfreie 230 V-Schaltausgänge (1...2 Öffner NC, 1..3 Schließer NO) Schalter für ECO-BUS-Abschlusswider- stand (Auslieferungszustand: off) Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 139: Logamatic Gateway Knx10

    • H x B x T: 90 x 36 (2TE) x 70 mm Systemvoraussetzungen • Vorhandenes LAN-Netzwerk (Router, Hub) • Logamatic web KM200 oder Wärmeerzeuger mit „IP inside“ • Regelsystem EMS plus mit Bedieneinheit RC300 (Gas/Öl) oder HMC300 (Wärmepumpe) Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 140: Internet-Portal Control Center Connect Und Control Center Connectpro

    • Fachkunden: Buderus Control Center ConnectPRO: www.buderus-connect.de/pro Kunden und Endkunden können unter www.connect-check.de prüfen, ob ihre Anlage mit dem Buderus Control Center Connect kompatibel ist und erfahren, was zu tun ist, um sie kompatibel zu machen. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 141: Logamatic Gateway Rs232 Als Bus-Schnittstelle

    LED-Anzeige „Datenübertragung über EMS-BUS“ LED-Anzeige und Taste „Reset“ zum Rücksetzen von Störungen Abdeckung für Anschlüsse Lieferumfang • Logamatic Gateway RS232 ( Bild 122) • RS232-Parametrierkabel (2 m lang) Konverterkabel USB-RS232 ist als Zubehör erhältlich. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 142: Anlagenbeispiele

    Brennwertgerät mit Logamatic EMS plus, solarer Warmwasserbereitung und Heizungsunterstützung, zweitem Kollektorfeld und 2 solaren Verbrauchern Gas-Brennwertgerät GB145 mit Logamatic EMS plus, solarer Warmwasserbereitung und Heizungs- unterstützung über Frischwasser, Rücklauftemperaturregelung über Mischer („Premix Control“) Gas-Brennwertgerät mit Logamatic EMS plus, solarer Warmwasserbereitung und Heizungs- unterstützung und Einbindung Schwimmbad (Pool), 3 solare Verbraucher und Einbindung...

  • Seite 143: 1-Kessel-Anlagen Standard

    Am Wärmeerzeuger Heizungspumpe Am Wärmeerzeuger oder an der Wand Speicherladepumpe An der Wand Zirkulationspumpe RC300 System-Bedieneinheit Außentemperaturfühler Warmwasserspeicher Speichertemperaturfühler Vorlauftemperaturfühler Logano Wärmeerzeuger 3-Wege-Mischer Temperaturbegrenzer MC10 Regelgerät Stellung Kodierschalter Schaltkontakt MM100 Mischermodul Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 144 Kapitel 6.5, Seite 97 ff. • Servicetools Kapitel 7, Seite 128 • Schnittstellen und Kommunikation Kapitel 8, Seite 134 Diese Anlagenhydraulik (Nr. 6720805762) sowie weitere Varianten können Sie der Buderus-Hydraulikdatenbank entnehmen unter www.buderus.de/hydraulikdatenbank. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 145: Gas-Brennwertgerät Und Speicherladesystem Mit Logamatic Ems Plus

    MM100 RC300 SF ... Logalux SLP GB162-65/80/100 6 720 818 016-26.1T Bild 124 Gas-Brennwertgerät und Speicherladesystem mit Logamatic EMS plus Position des Moduls: Am Wärmeerzeuger Heizungspumpe Am Wärmeerzeuger oder an der Wand Ladesystem Primärkreispumpe In der Station oder an der Wand Ladesystem Sekundärkreispumpe...
  • Seite 146 Kapitel 6.5, Seite 97 ff. • Servicetools Kapitel 7, Seite 128 • Schnittstellen und Kommunikation Kapitel 8, Seite 134 Diese Anlagenhydraulik (Nr. 6720814073) sowie weitere Varianten können Sie der Buderus-Hydraulikdatenbank entnehmen unter www.buderus.de/hydraulikdatenbank. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 147: Gas-Brennwertgerät Mit Logamatic Ems Plus

    • 1 Bedieneinheit RC300 (optional 1 Bedieneinheit Warmwasserspeicher RC200 je Heizkreis als Fernbedienung) Kapitel 5.2, Weichentemperaturfühler Seite 75 und Kapitel 5.3, Seite 78 Vorlauftemperaturfühler • 4 Mischermodule MM50, alternativ Mischermodul Außentemperaturfühler MM100 Kapitel 6.4, Seite 92 Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 148 Kapitel 6.5, Seite 97 ff. • Servicetools Kapitel 7, Seite 128 • Schnittstellen und Kommunikation Kapitel 8, Seite 134 Diese Anlagenhydraulik (Nr. 6720806051) sowie weitere Varianten können Sie der Buderus-Hydraulikdatenbank entnehmen unter www.buderus.de/hydraulikdatenbank. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 149: Bodenstehender Wärmeerzeuger Mit Logamatic Ems Plus, 2 Separate Warmwasserspeicher

    Anlagenbeispiele 9.3.4 Bodenstehender Wärmeerzeuger mit Logamatic EMS plus, 2 separate Warmwasserspeicher RC300 MC10 MM100 MM100 MM100 MM100 Buderus Logalux SU Logalux SU Logano 6 720 806 068-01.1T Bild 126 Bodenstehender Wärmeerzeuger mit Logamatic EMS plus Position des Moduls: Am Wärmeerzeuger •...
  • Seite 150 Anlagenbeispiele Diese Anlagenhydraulik (Nr. 6720806068) sowie weitere Varianten können Sie der Buderus-Hydraulikdatenbank entnehmen unter www.buderus.de/hydraulikdatenbank. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 151: 1-Kessel-Anlagen Mit Solarer Warmwasserbereitung

    MM100 KS0110 Logalux SM... Logamax plus GB172 6 720 805 875-01.02T Bild 127 Gas-Brennwertgerät mit Logamatic EMS plus, solare Warmwasserbereitung mit Umladepumpe (tägliche Aufheizung Warmwasser 60 °C) Position des Moduls: Am Wärmeerzeuger Temperaturfühler Speicher 1 unten Am Wärmeerzeuger oder an der Wand Speichertemperaturfühler...
  • Seite 152 Funktion bereits im Grundgerät vorhanden. Wenn der erste Heizkreis ungemischt ist, dann ist bei bodenstehenden Wärme- erzeugern für diesen Heizkreis kein Mischer- modul erforderlich. Die zugehörige Heizkreispumpe wird dann am Kesselregel- gerät angeschlossen (MC10/40/100). Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 153: Bodenstehender Wärmeerzeuger Mit Logamatic Ems Plus, Solarer Warmwasser- Bereitung, Speicherreihenschaltung Und

    KS0110 Buderus Logalux SU Logalux SU Logano 6 720 806 061-01.1T Bild 129 Bodenstehender Wärmeerzeuger mit Logamatic EMS plus (Kleinanlage gemäß DVGW-Arbeitsblatt W551) Position des Moduls: Am Wärmeerzeuger Bezeichnung dieser Pumpe im Regler- Am Wärmeerzeuger oder an der Wand menü)
  • Seite 154 Kapitel 6.5, Seite 97 ff. • Solarmodule Kapitel 6.5, Seite 97 • Solarstation KS0110 Kapitel 6.2, Seite 90 • Servicetools Kapitel 7, Seite 128 • Schnittstellen und Kommunikation Kapitel 8, Seite 134 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 155: 1-Kessel-Anlagen Mit Solarer Warmwasserbereitung Und Heizungsunterstützung

    MM50 RC300 KS0110 Logalux PL.../2S Logamax plus GB162 6 720 806 067-01.1T Bild 131 Gas-Brennwertgerät mit Logamatic EMS plus, ein solarer Verbraucher, „Premix Control“ Position des Moduls: Am Wärmeerzeuger Temperaturfühler Heizungsrücklauf aus Am Wärmeerzeuger oder an der Wand dem Speicher In der Station Speichertemperaturfühler...
  • Seite 156 Rubriken „EMS plus“ und „Solar mit Kapitel 3.7, Funktion „H“) Heizungsunterstützung“ aus. • 1 hydraulische Weiche, Anschluss des Weichenfühlers am ersten Mischermodul • 1 solare Heizungsunterstützung mit Thermosiphon- Kombispeicher, Warmwasserbereitung über 3-Wege-Ventil Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 157 Kapitel 6.5, Seite 97 ff. • Solarmodule Kapitel 6.5, Seite 97 • Solarstation KS0110 Kapitel 6.2, Seite 90 • Servicetools Kapitel 7, Seite 128 • Schnittstellen und Kommunikation Kapitel 8, Seite 134 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 158: Gas-Brennwertgerät Mit Logamatic Ems Plus, Solarer Warmwasserbereitung Und Heizungsunterstützung, Zweites Kollektorfeld

    KS0110 KS0110 Logalux PL.../2S Logamax plus GB162 6 720 806 060-01.1T Bild 133 Gas-Brennwertgerät mit Logamatic EMS plus, ein solarer Verbraucher, Ost-West-Kollektorfeld Position des Moduls: Temperaturfühler Speicher 1 unten Am Wärmeerzeuger Am Wärmeerzeuger oder an der Wand Temperaturfühler Speicher 1 Mitte In der Station oder an der Wand Temperaturfühler Heizungsrücklauf in...
  • Seite 159 Kapitel 6.4, Seite 92 • 1 solare Heizungsunterstützung mit Thermosiphon- Kombispeicher, zweites Kollektorfeld (z. B. Ost-/ West-Ausrichtung) • Warmwasserbereitung über 3-Wege-Ventil Regelungstechnische Ausstattung • 1 System-Bedieneinheit RC300 in Verbindung mit einem EMS-Wärmeerzeuger Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 160 Kapitel 6.5, Seite 97 ff. • Solarmodule Kapitel 6.5, Seite 97 • Solarstation KS0110 Kapitel 6.2, Seite 90 • Servicetools Kapitel 7, Seite 128 • Schnittstellen und Kommunikation Kapitel 8, Seite 134 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 161: Gas-Brennwertgerät Mit Logamatic Ems Plus, Solarer Warmwasserbereitung Und Heizungsunterstützung, Zweitem Kollektorfeld Und 2 Solaren Verbrauchern

    KS0110 KS0110 Logalux SM... Logalux PL Logamax plus GB162 6 720 806 064-01.3T Bild 135 Brennwertgerät mit Logamatic EMS plus, 2 solare Verbraucher Position des Moduls: Am Wärmeerzeuger Temperaturfühler Heizungsrücklauf in Am Wärmeerzeuger oder an der Wand In der Station...
  • Seite 162 • 1 hydraulische Weiche (optional), Anschluss des Weichenfühlers am Mischermodul • Solaranlage mit 2 Verbrauchern: Eine solare Heizungs- unterstützung über Pufferspeicher und eine Warm- wasserbereitung mit bivalentem Solarspeicher, zweites Kollektorfeld (z. B. Ost-/West-Ausrichtung) • Warmwasserbereitung über Speicherladepumpe Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 163 Kapitel 6.5, Seite 97 ff. • Solarmodule Kapitel 6.5, Seite 97 • Solarstation KS0110 Kapitel 6.2, Seite 90 • Servicetools Kapitel 7, Seite 128 • Schnittstellen und Kommunikation Kapitel 8, Seite 134 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 164: Gas-Brennwertgerät Gb145 Mit Logamatic

    Anlagenbeispiele 9.5.4 Gas-Brennwertgerät GB145 mit Logamatic EMS plus, solarer Warmwasserbereitung und Heizungs- unterstützung über Frischwasserspeicher, Rücklauftemperaturregelung über Mischer („Premix Control“) SM200 (1 AH) RC300 MC100 KS0110 Buderus HS... Logano plus GB145 6 720 807 163-01.3T Bild 137 GB145 mit Premix Control Position des Moduls: Am Wärmeerzeuger...
  • Seite 165 Kapitel 6.5, Seite 97 ff. • Solarmodule Kapitel 6.5, Seite 97 • Solarstation KS0110 Kapitel 6.2, Seite 90 • Servicetools Kapitel 7, Seite 128 • Schnittstellen und Kommunikation Kapitel 8, Seite 134 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 166: Und Einbindung Festbrennstoff-Kessel

    Anlagenbeispiele 9.5.5 Gas-Brennwertgerät mit Logamatic EMS plus, solarer Warmwasserbereitung und Heizungsunterstützung und Einbindung Schwimmbad (Pool), 3 solare Verbraucher und Einbindung Festbrennstoff-Kessel SM200 (1BDNP) MM100 MM100 2114 BC10 RC300 Pool KS0110 Buderus Logalux SM... PNR1000/5 E Logano S161-18 Logamax plus GB162 6 720 811 412-01.1T...
  • Seite 167 Geregelte Anlagenkomponenten • 1 raum- oder außentemperaturgeführter Heizkreis ohne Stellglied • Solaranlage mit 3 Verbrauchern: 1 solare Heizungs- unterstützung über Pufferspeicher (Funktionsbuchstabe (A) aktivieren) • Poolfunktion (Dritter Verbraucher): Funktions- buchstabe (P) aktivieren Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 168 Kapitel 6.5, Seite 97 ff. • Solarmodule Kapitel 6.5, Seite 97 • Solarstation KS0110 Kapitel 6.2, Seite 90 • Servicetools Kapitel 7, Seite 128 • Schnittstellen und Kommunikation Kapitel 8, Seite 134 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 169: Mehrkesselanlagen Oder Kaskade

    Weichenfühler wird direkt am PM10 Vorlauftemperaturfühler (MM100, angeschlossen. Die System-Bedieneinheit Adr. 1 und 2) RC300 bezeichnet die Gesamt-Kaskade im 3-Wege-Mischer (MM100, Adr. 1 und 2)/ internen Menü als „Kessel“. Zirkulationspumpe Warmwasser (MM100, Adr. 9) Warmwasserspeicher Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 170 Kapitel 6.4, Seite 92 • Pumpen-Effizienzmodul PM10 Kapitel 6.17, Seite 122 • Weitere Module Kapitel 6.5, Seite 97 • Servicetools Kapitel 7, Seite 128 • Schnittstellen und Kommunikation Kapitel 8, Seite 134 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 171: 4-Kessel-Kaskade Mit Gas-Brennwertgerät Logamax Plus Gb162

    Temperaturfühler Warmwasser Speichertemperaturfühler Regelungstechnische Ausstattung Heizkreismischer oder Zirkulations- • 1 System-Bedieneinheit RC300 pumpe Warmwasser • 1 Kaskadenmodul MC400 (Weichenfühler separat bestellen) • 4 Module MM100 (Heizkreis 1, 2, 3 und Warmwasser) Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 172 Kapitel 6.4, Seite 92 • Pumpen-Effizienzmodul PM10 Kapitel 6.17, Seite 122 • Weitere Module Kapitel 6.5, Seite 97 • Servicetools Kapitel 7, Seite 128 • Schnittstellen und Kommunikation Kapitel 8, Seite 134 Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 173: 2-Kessel-Kaskade Gb192-50I Mit 2 Warmwasserspeichern

    Kapitel 2.8, Seite 26) Diese Anlagenhydraulik (Nr. 6720814156) • Servicetools ( Kapitel 7, Seite 128) sowie weitere Varianten können Sie der • Schnittstellen und Kommunikation ( Kapitel 8, Buderus-Hydraulikdatenbank entnehmen Seite 134) unter www.buderus.de/hydraulikdatenbank. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 174: Wärmepumpen Mit Logamatic Ems Plus

    Anlagenbeispiele Wärmepumpen mit Logamatic EMS plus 9.7.1 Wärmepumpe Logatherm WPL ... AR E mit Logamatic EMS plus, monovalent RC100 RC100 CU FS/2 SM100 HC100 MM100 MM100 HMC300 KS01 400 V AC 400 /230 V AC blueline / Logastyle Logalux FS/2 PNRZ.../5 E...
  • Seite 175 • Hydraulik für 2Heizkreise konzipiert. • Zum Lieferumfang der Wärmepumpe gehört der Außen- und Vorlauftemperaturfühler. Weitere spezielle Planungshinweise zu dieser Hydraulik finden Sie in der Planungs- unterlage PU Logatherm WPL ... AR. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 176: Wärmepumpe Logatherm Wpl

    Anlagenbeispiele 9.7.2 Wärmepumpe Logatherm WPL ... AR B mit Logamatic EMS plus, bivalent mit Gas-Brennwertgerät RC100 H RC100 H BC25 HC100 MM100 MM100 HMC300 400 /230 V AC Logalux SH... RW Logatherm WPL 6-14 AR B P200/5 W Logamax plus GB172 6 720 810 659-01.3T...
  • Seite 177 • Hydraulik für 2 Heizkreise konzipiert • Zum Lieferumfang der Wärmepumpe gehört der Außen- und Vorlauftemperaturfühler Weitere spezielle Planungshinweise zu dieser Hydraulik finden Sie in der Planungs- unterlage PU Logatherm WPL ... AR. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 178: Installationshinweise

    Anlagen) Kabel geschirmt ausführen (z. B. LiYCY) und MC40 ist die Klemmenbezeichnung EMS Schirmung einseitig erden. Schirmung nicht an Anschlussklemme für Schutzleiter im Modul anschließen, sondern an Hauserdung, z. B. freie Schutzleiterklemme oder Wasserrohre. Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 179: Elektromagnetische Verträglichkeit Emv

    Kleinspannungskabeln (BUS-Leitung, Fühlerkabel oder Fernbedienungskabel) verlaufen. Bei der gemeinsamen Verlegung von Leistungs- und Kleinspannungskabeln in einem Kabelkanal sind für Kleinspannungen abgeschirmte Kabel vorzusehen (Kabelempfehlungen und weitere Hinweise Kapitel 10.1, Seite 178). Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 180: Anschluss Von Drehstromverbrauchern Und Weiteren Sicherheitsgeräten An Das Regelsystem Logamatic Ems Plus

    6 720 645 180-67.2O Bild 150 Anschlussbeispiel: Bauseitige Schalteinheit für eine Drehstrom- Heizungspumpe an Regelsystem Logamatic EMS plus Anschlussklemme im Buderus-Regelgerät Bauseitige Verdrahtung Störungsanzeige Heizungspumpe im Modul MM50/MM100 Kesselkreispumpe Speicherladepumpe (Warmwasser) ÜA Überstrom-Auslösegerät Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 181: Abmessungen Der Regelgeräte

    6 720 645 180-72.1il Bild 155 Abmessungen Mischermodul MM50/SM50 bei In- Bild 159 Abmessungen Funktionsmodule ASM10, BRM10, stallation an der Wand (Maße in mm) DM10, EM10, GM10, PM10, UM10, VM10 (Maße in mm) Logamatic EMS plus – 6 720 818 016 (2016/03)

  • Seite 182: Weiterführende Planungsunterlagen Und Hilfsmittel

    Buderus-Präsentationsunterlagen: www.buderus.de/produkte Buderus-Hydraulikdatenbank: www.buderus.de/hydraulikdatenbank Direkt-Links zu Buderus-Produkten und Downloads: www.budeurs.de/ems-plus www.buderus.de/fernwirksystem www.buderus.de/knx www.buderus.de/lon Buderus-Ausschreibungstexte: www.buderus.de/datanorm Buderus Control Center Connect: www.buderus-connect.de Buderus Control Center Connect(PRO): www.buderus-connect.de/pro Buderus-Online-Shop: www.buderus.de/shop Youtube-Kanal „Buderus Deutschland“: www.youtoube.com/user/BuderusDeutschland Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 183 Modulation der Pumpe geregelt. Maximaler Raumeinfluss Automatische Korrektur von Störgrößen, z. B. zusätzli- che Wärmequellen oder geöffnete Fenster, die zu einer vorübergehenden Abweichung von der Raumsoll- temperatur zur Raumisttemperatur führen können. Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 184 Control Center Connect........... 140 Solarmodul SM200 ..........102 Solarmodul SM50 ..........98 Control Center ConnectPRO........140 Steuermodul VM10 ..........127 Störmeldemodul EM10........117 Übersicht ............... 91 Umschaltmodul UM10 ......... 125 Fußbodenheizung Heizkurve ............... 17 Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 185 Kühlfunktion siehe Mischermodul MM100, Kollektorkühlfunktion Regelungsart............... 18 RS232 Gateway ............141 Logamatic 4000 siehe Planungsunterlage Logamatic 4000 Logamatic 5000 siehe Planungsunterlage Logamatic 5000 Logamatic Eco-Soft 4000/EMS ........ 132 Low-Flow ..............183 Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 186 Regelgerät MC10 mit 7-poligem Brennerstecker Umladesystem............39, 44 Umladesystem mit Vorwärmspeicher (Modul SM200)............39 Umladung ..............183 Umschaltmodul UM10..........125 Umschichtung ............183 Unterbrechung des Absenkbetriebs......22 Urlaub ................ 76 Verriegelung (extern) ..........16 Logamatic EMS plus – 6 720 818 016 (2016/03)
  • Seite 187 Notizen Logamatic EMS plus – 6 720 818 016 (2016/03)

Inhaltsverzeichnis
