Installationshinweise

10 Installationshinweise
10.1 Kabeltypen und zulässige Kabellängen für EMS-BUS und Temperaturfühler
Der EMS-BUS ist ein 2-adriges BUS-System. Die Polarität
der Adern ist bei EMS plus Komponenten beliebig
(vertauschungssicher). Die Module EMS plus werden
wahlweise in Serie ( Bild 147) oder sternförmig
( Bild 148, Verteilerdose oder Modul ASM10 erforder-
lich) am Wärmeerzeuger angeschlossen. Wir empfehlen
die Installation in Serie, da die Anschlussklemmen nicht
für die Belegung mit mehreren Adern ausgelegt sind.
Die maximale Länge der BUS-Leitung hängt von deren
Querschnitt ab:
Kabel- Empfohlener
länge Leiterquerschnitt
2
<100 m 0,50 mm
2
100 m ... 1,50 mm
300 m
Tab. 50
Das Erreichen dieses empfohlenen Ader-
querschnitts ist durch Aderzahlerhöhung
möglich (z. B. 2 Adern LiYCY (TP) mit
2
0,75 mm Querschnitt ergeben 1,5 mm
Querschnitt).
Der EMS-BUS-Stecker im Lieferumfang des Wärme-
erzeugers, der Bedieneinheit bzw. des Moduls
enthalten.
1
1
2

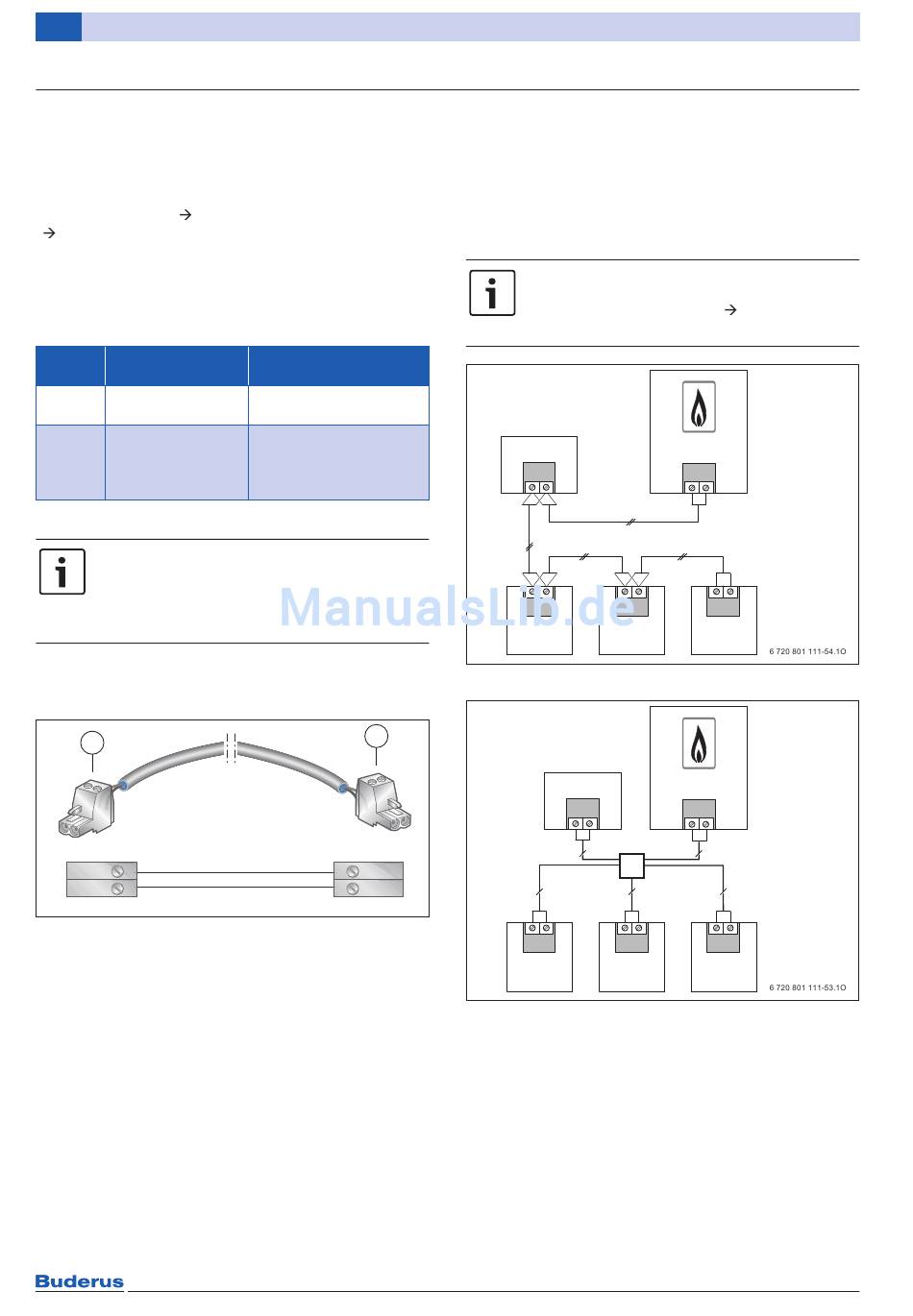

Bild 146
[1] EMS-BUS-Stecker Regelsystem Logamatic EMS
plus
[2] EMS-BUS-Stecker weiterer BUS-Teilnehmer
(Modul oder Bedieneinheit)
Um induktive Beeinflussungen zu vermeiden:
▶ Alle Kleinspannungskabel von Netzspannung
führenden Kabeln getrennt verlegen
(Mindestabstand 100 mm).
▶ Bei induktiven äußeren Einflüssen (z. B. von PV-
Anlagen) Kabel geschirmt ausführen (z. B. LiYCY) und
Schirmung einseitig erden. Schirmung nicht an
Anschlussklemme für Schutzleiter im Modul
anschließen, sondern an Hauserdung, z. B. freie
Schutzleiterklemme oder Wasserrohre.
178

Beispiel Kabeltyp

J-Y (ST)Y 2 × 2 × 0,6
(„Fernmeldeleitung")
LiYCY 2 × 2 × 0,75 (TP)
(mit doppeltem Ader-
paar je Anschluss-
klemme verdrahten)
2
2
1
2
6 720 801 111-61.1O
Wenn mehrere BUS-Teilnehmer installiert werden:
▶ Mindestabstand von 100 mm zwischen den einzelnen
BUS-Teilnehmern einhalten.
▶ BUS-Teilnehmer wahlweise seriell oder sternförmig
anschließen.
Zur Verteilung des EMS-BUS auf mehrere
Teilnehmer kann das Anschlussmodul
ASM10 eingesetzt werden (
Seite 113).
RCxxx
BUS
BUS BUS
B B
Bild 147 Serieller Anschluss der BUS-Teilnehmer
RCxxx
BUS
2
A
2
2
BUS BUS
B B
Bild 148 Sternförmiger Anschluss der BUS-Teilnehmer
Legende zu Bild 147 und Bild 148:
A Verteilerdose bzw. alternativ Modul ASM10
B BUS-Teilnehmer (Module)
RCxxx Bedieneinheit
1) In UBA3.x, UBA4.x, BC10, BC25, MC10 und
MC40 ist die Klemmenbezeichnung EMS
Logamatic EMS plus – 6 720 818 016 (2016/03)
Kapitel 6.11,
1)
BUS
BUS
B
1)
BUS
2
2
BUS
B
