4 Basiscontroller der EMS-Wärmeerzeuger
4.7 Regelgerät Logamatic MC10 mit 7-poligem Stecker (oder Umbauset MC10 zur Nachrüstung)
Das Regelgerät Logamatic MC10 mit 7-poligem Stecker
ist ein modular erweiterbares, digitales Regelgerät zur
Kesselinstallation mit allen Funktionen eines Regel-
geräts MC10 mit BC10 und RC300 (alternativ mit RC35
anstelle RC300). Das Regelgerät eignet sich sowohl zur
Erstausrüstung als auch zur Umrüstung bestehender
Kessel. In der Grundausstattung dient es zur Ansteue-
rung eines beliebigen 1-stufigen Brenner an einem
bodenstehenden Öl- oder Gas-Heizkessels und besteht
im Wesentlichen aus den Komponenten MC10, BC10,
RC300 und BRM10 sowie erforderlichen Fühlern und
Montagematerial.
1
2
3

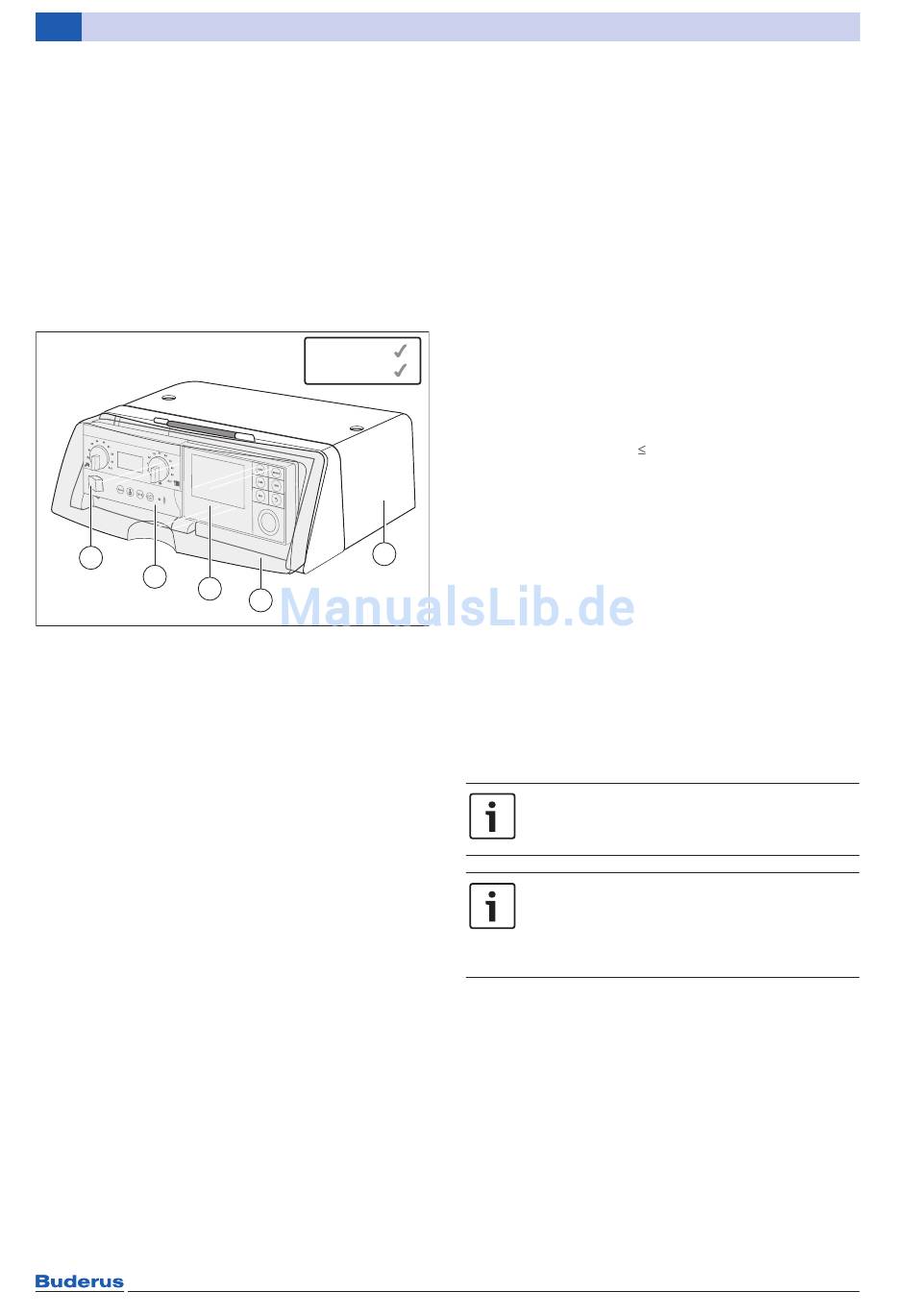

Bild 36 Regelgerät Logamatic MC10
[1] Hauptschalter (Ein/Aus) für die Stromzufuhr zur
gesamten Heizungsanlage
[2] Basiscontroller Logamatic BC10
[3] System-Bedieneinheit RC300
[4] Transparente Abdeckklappe zum Schutz des Basis-
controllers und des Regelgeräts vor Staub
[5] Abdeckhaube zum Schutz der Module und der
elektrischen Anschlüsse
Funktionen des Regelgeräts Logamatic MC10 mit
7-poligem Stecker
• Aufnahme der Bedieneinheit RC300
• Installationsraum zur Positionierung von einem
Funktionsmodul MM50 / SM50
• Schnittstelle zu einem handelsüblichen 1-stufigen
Brenner (ohne SAFe) mit 7-poligem Stecker über das
Fremdbrennermodul BRM10
• Ansteuerung der internen Heizungspumpe oder der
Heizungspumpe von Heizkreis 1
• Regelung der Warmwasserbereitung durch Über-
wachung der Warmwassertemperatur über einen
Temperaturfühler und Ansteuerung der Speicherlade-
pumpe oder eines 3-Wege-Umschaltventils
• Ansteuerung einer Zirkulationspumpe
• Anschlussmöglichkeit für externe Wärmeanforderung
(WA)
• Externe Verriegelung des Brenners z. B. durch einen
zweiten Wärmeerzeuger bei Anlagen mit
2 Schornsteinen (EV)
• LED-Anzeige zur Angabe der Kesseltemperatur und
des Betriebs-Codes
64
EMS
EMS plus
5
4
6 720 801 111-72.1O
• Kesseltemperaturregler zur Begrenzung der Kessel-
wasser-Maximaltemperatur
• Warmwasser-Temperaturregler zur Einstellung der
Warmwassertemperatur (Speicheranschluss-Set
separat erhältlich)
• Schornsteinfeger- oder Abgastestfunktion mit
automatischer Rücksetzung
• Taste „Statusanzeige" zum Umschalten des Displays
auf die unterschiedlichen Funktionen
• LED-Anzeige für Wärmeanforderung und
Warmwasseranforderung
• Notbetriebsfunktion
• Einstellung der Pumpenlogiktemperatur
• Funktionstest STB/Fühlerpositionstest
• Inklusive Bedieneinheit RC300 für eine außen- oder
raumtemperaturgeführte Regelung der Heizungs-
anlage oder komfortabler raumtemperaturgeführter
Regler
• Heizkreisregelung für
Mischer in Verbindung mit Modulen MM50/MM100
(Zubehör)
• Regelung einer solaren Warmwasserbereitung in
Verbindung mit dem Solarmodulen SM... (Zubehör)
• Serienmäßige Diagnoseschnittstelle zum Direkt-
anschluss eines Logamatic Service Key für einen
Direktzugriff über die Service-Software
Logamatic Eco-Soft 4000/EMS
• Lieferumfang Umbauset zur Umrüstung bestehender
Kessel: Logamatic MC10, Modul BRM10, Kessel-
Doppelfühler 6 mm, System-Bedieneinheit RC300
inklusive Adapter zur Wandinstallation im Wohnraum,
Adapterblech, Brennerkabel erste Stufe, Außen-
temperaturfühler
• Erweiterbar mit Internet-Gateway web KM200,
web KM300, KNX10-Schnittstelle und
Control Center Connect(PRO)
Technische Daten und Schaltplan finden Sie
in der Installationsanleitung des Regel-
geräts.
Im Lieferumfang des Regelgeräts ist kein
Warmwasser-Fühler enthalten. Das Spei-
cher-Anschlussset ist separat erhältlich:
AS1 = 9 mm Warmwasser-Fühler,
AS1.6 = 6 mm Warmwasser-Fühler
Logamatic EMS plus – 6 720 818 016 (2016/03)
