Funktion

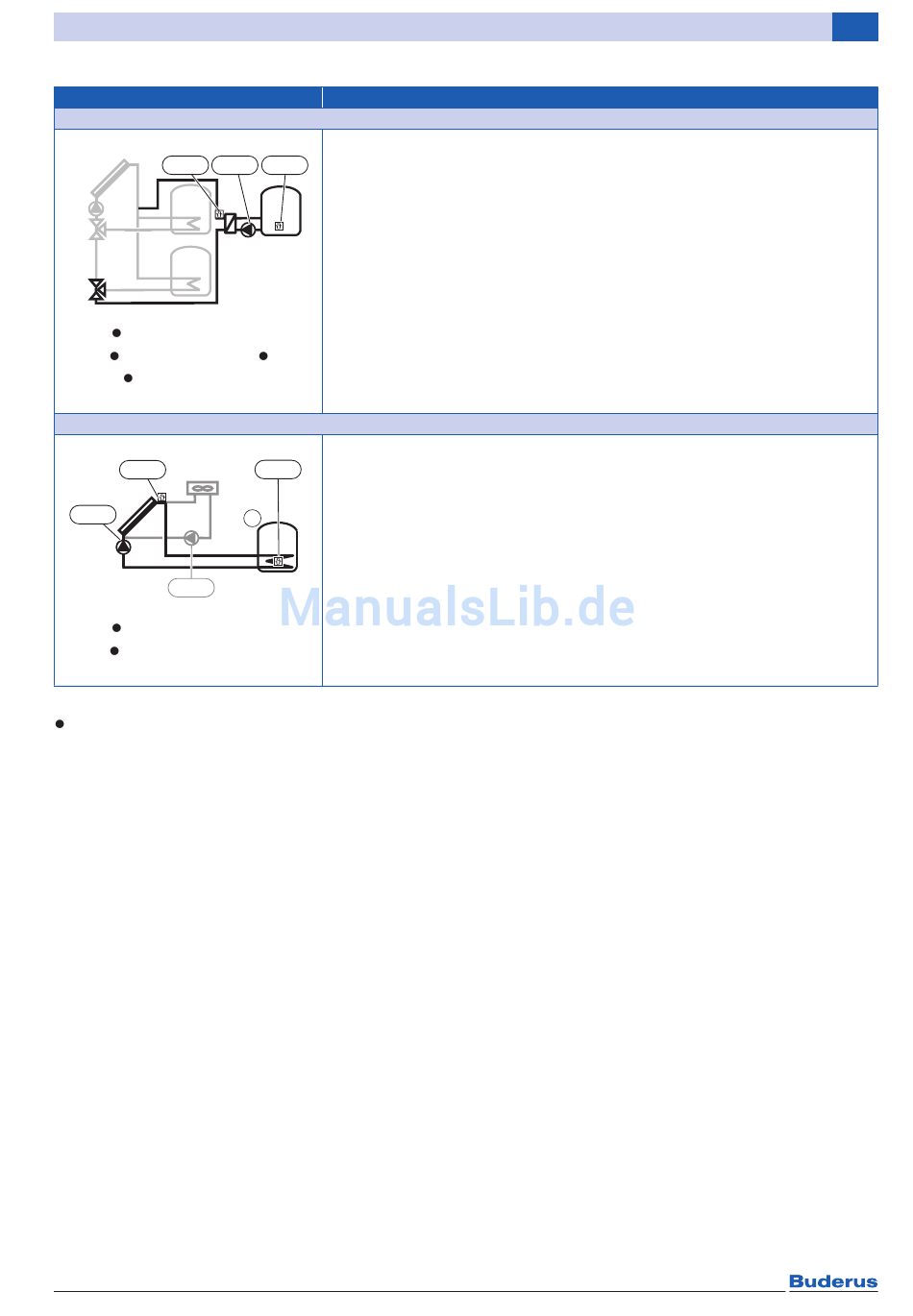

Externer Wärmetauscher Speicher 3 (Q)
TS6 PS5 TS16
SM200 SM100 – SM50 –
RC300 RC200 – SC300
HMC300
Anwendungsbeispiel: 1BNQ
Kollektorkühlfunktion
TS1
PS1
PS10
SM200 SM100 – SM50 –
RC300 RC200 – SC300 –
HMC300 –
Tab. 7 Beschreibung Funktionen
Für genannte Funktion erforderliches Modul oder
Regler
– Nicht möglich
Logamatic EMS plus – 6 720 818 016 (2016/03)
Beschreibung
Solarseitig externer Wärmetauscher an Speicher 3
• Wenn die Temperatur am Wärmetauscher um die Einschalttemperatur-
differenz höher ist als die Temperatur am Speicher 2 unten, wird die
Speicherladepumpe eingeschaltet. Der Frostschutz für den Wärmetauscher
ist gewährleistet.
• Die Funktionen E, F und Q (Externer Wärmetauscher Speicher 1, 2 und 3)
schließen sich gegenseitig aus.
Nur wenn vorher Dritter Speicher mit Vorrang- oder Nachrangregelung über
3-Wege-Ventil (N) hinzugefügt wurde, ist diese Funktion nur verfügbar.
6 720 818 016-15.1T
Erforderliches Zubehör:
• Bedieneinheit RC300 (RC200 als Regler nicht ausreichend)
• Wärmetauscherpumpe; Anschluss an PS5
• Temperaturfühler am Wärmetauscher, z. B. FV/FZ; Anschluss an TS6
Kollektorfeld 1 wird bei Überschreiten von 100 °C Kollektortemperatur (maxi-
male Kollektortemperatur –20 °C) über den angeschlossenen Notkühler aktiv
TS2
gekühlt.
Nur verfügbar, wenn die Funktion Zweites Kollektorfeld (G) nicht benötigt
1
wird.
6 720 818 016-16.1T
Solarfunktionen 3
