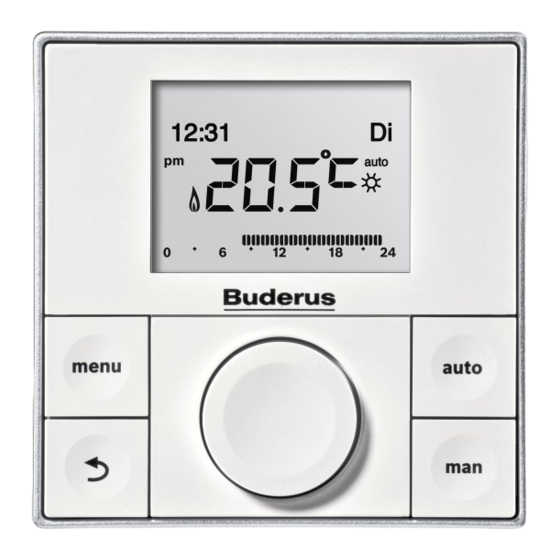

Buderus Logamatic RC200 Installationsanleitung

Buderus Logamatic RC200 Installationsanleitung

Ems plus
Vorschau ausblenden Andere Handbücher für Logamatic RC200:

Werbung

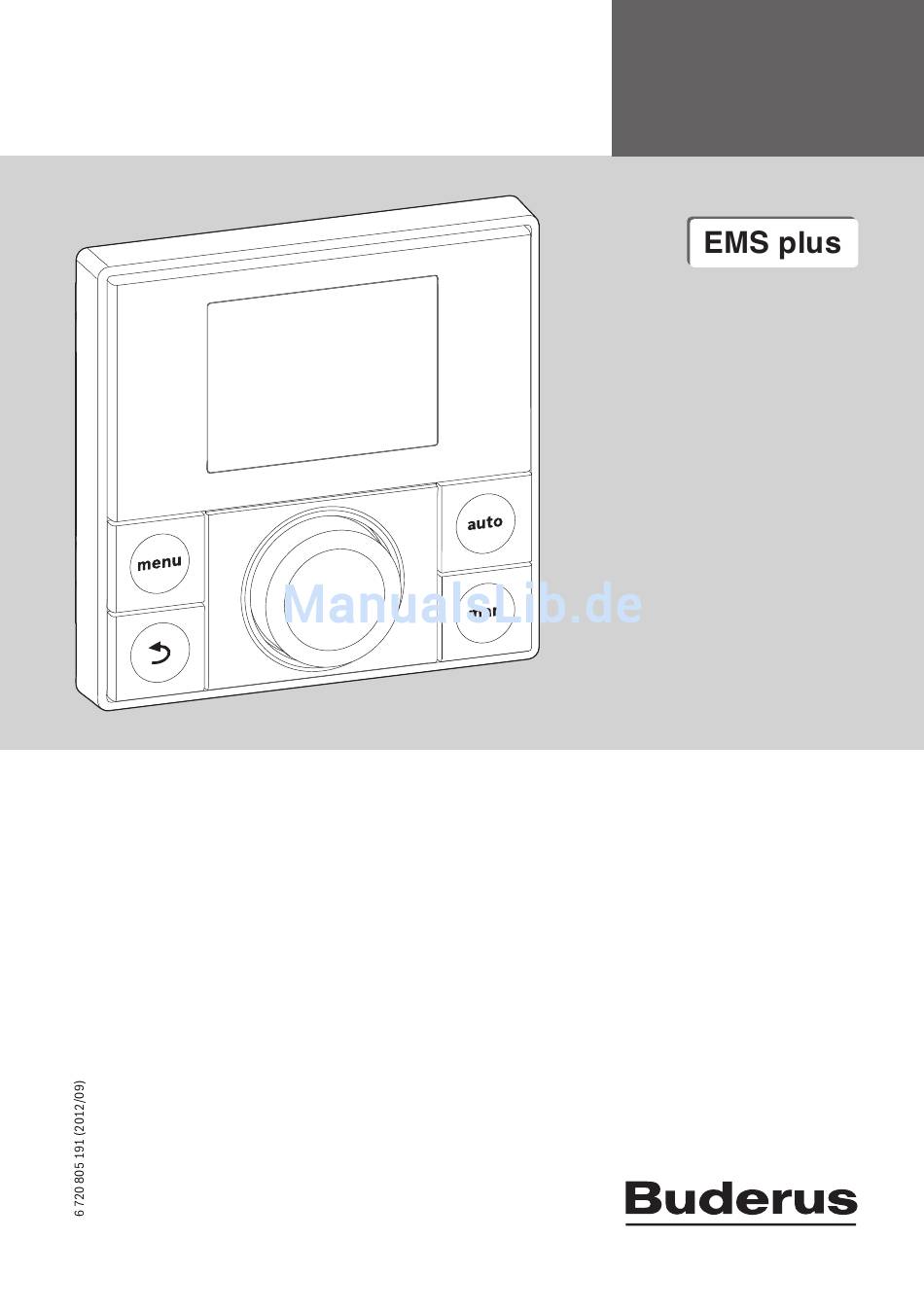

Installationsanleitung
für den Fachmann
Logamatic
RC200
6 720 645 408-00.1O
Bedieneinheit
Vor Installation sorgfältig
lesen.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Buderus Logamatic RC200

  • Seite 1 Installationsanleitung Bedieneinheit für den Fachmann 6 720 645 408-00.1O Logamatic Vor Installation sorgfältig lesen. RC200...
  • Seite 2: Inhaltsverzeichnis

    Einstellungen ......17 Menüstruktur Bediener ....17 Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Funktionen wie Pumpenkick und Blinkende Anzeige im Display (z. B. blin- thermische Desinfektion und ggf. wegen der Solaranlage. HK-Zuordnung HK-Zuordnung kende 1) ▶ Auftretende Störungen umgehend beseitigen. 6 720 645 407-11.1O Tab. 1 Weitere Symbole Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 4: Angaben Zum Produkt

    Die Zuordnung zwischen Außentemperatur und Vorlauftempe- ratur ist dadurch sehr genau. Für die raumtemperaturgeführte Regelung stehen die Vor- lauftemperaturregelung und die Leistungsregelung zur Aus- wahl. Bei der Vorlauftemperaturregelung reagiert die RC200 auf Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 5: Bestimmungsgemäßer Gebrauch

    Heizkreis und die Warmwassersollwertvorgabe der im Internet unter www.buderus.de/konfo abrufen oder bei der RC200 für den ersten Heizkreis. Die Warmwasserbereitung zuständigen Buderus-Niederlassung anfordern. basiert dann immer noch auf den Sollwertvorgaben der RC200 Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 6: Lieferumfang

    Bild 2 Lieferumfang [1] Bedieneinheit [2] Schrauben; Dübel; Anschlussklemme (für den Wärmeer- zeuger) [3] Technische Dokumentation 2.5 Technische Daten menu menu auto auto 6 720 645 407-08.1O Bild 3 Abmessungen in mm Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 7: Kennwerte Temperaturfühler

    Genaue Angaben zu geeignetem Zubehör entnehmen Sie bitte dem Katalog. Funktionsmodule und Bedieneinheiten des Regelsystems EMS plus: • Bedieneinheit RC300 für Heizungsanlagen mit bis zu 4 Heizkreisen • Außentemperaturfühler für außentemperaturgeführte Regelung Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 8: Installation

    über einstellbare Rücklaufverschraubung so knapp wie möglich einstellen. Dadurch heizt sich der Referenzraum gleich wie die übrigen Räume auf. Wenn kein geeigneter Referenzraum vorhan- den ist, empfehlen wir, auf rein außentempera- turgeführte Regelung umzustellen. Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 9 Installation ≥ 1000 6 720 645 407-03.1O Bild 4 Installationsort im Referenzraum Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 10: Montage

    Bei Verlängerung der Fühlerleitung folgende Leiterquer- sorgt. schnitte verwenden: Die Polarität der Adern ist beliebig. • Bis 20 m mit 0,75 mm bis 1,50 mm Leiterquerschnitt • 20 m bis 100 m mit 1,50 mm Leiterquerschnitt. Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 11: Bedieneinheit Einhängen Oder Abnehmen

    ▶ Knopf an der Unterseite des Sockels für Wandinstallation nach oben drücken. ▶ Gleichzeitig das untere Ende der Bedieneinheit nach vorne ziehen. ▶ Bedieneinheit nach oben abnehmen. 6 720 645 407-07.1O Bild 8 Bedieneinheit abnehmen Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 12: Bedienelemente

    Durch langes Drücken das Hauptmenü schließen. menu-Taste Taste „Menü“ • Kurz drücken, um das Hauptmenü zu öffnen. menu menu • Drücken und gedrückt halten, um die Serviceebene zu öffnen. Tab. 5 Bedienelemente Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 13: Inbetriebnahme

    ▶ Auswahlknopf drehen und drücken, um die Verwendung der Bedieneinheit auf Regler oder auf Fernbedienung einzustellen. ▶ Wenn die Bedieneinheit als Regler dient, mit Kapitel 5.2 fortfahren. 6 720 645 407-09.1O Tab. 6 Erste Inbetriebnahme als Regler und als Fernbedienung Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 14: Regler

    ▶ Auswahlknopf drücken, um den Wert zu bestätigen und zur nächsten Einstellung zu wech- seln. 6 720 805 191-01.1O ▶ Zurücktaste drücken, um zur vorhergehenden Einstellung zu wechseln. Tab. 7 Erste Inbetriebnahme als Regler Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 15 Im Display erscheint in der Textzeile als letzte Einstellung Solar starten. In der Wertanzeige steht NEIN. Solar starten Solar starten ▶ Auswahlknopf drücken und drehen, um JA auszuwählen. ▶ Auswahlknopf drücken. 6 720 645 407-27.1O Tab. 8 Erste Inbetriebnahme als Regler mit Solaranlage Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 16: Fernbedienung

    Warmwasser und Heizung werden gleichrangig bedient (wenn hydraulisch möglich) • Zeitprogramm: bestimmt, wann geheizt wird Wie Einstellungen in der Serviceebene geändert werden, ist in Kapitel 6 beschrieben. Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 17: Hauptmenü

    6 720 645 407-17.2O Bild 10 Menüstruktur – Bediener Hier wird die eingestellte Sprache angezeigt, z. B. deutsch, English oder italiano. Einstellungen in der Serviceebene  Kapitel 7.2. Nur bei Wärmeerzeuger mit EMS plus verfügbar. Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 18: Serviceebene

    Wenn die RC200 als Fernbe- dienung eingesetzt wird, sind diese Einstellun- gen oder Informationen nur an der RC300 verfügbar. Die Grundeinstellungen sind in der Spalte „Ein- stellbereich“ hervorgehoben ( Kapitel 7.2.1 bis 7.2.7). Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 19 Vorlauf Max. Desinf.pumpe Steuereinheit PID-Verhalten SW Steuerung Raumeinfluss SW Regler Solareinfluss SW HK-Modul SW Solarmodul 6 720 645 407-18.3O Bild 11 Menüstruktur – Serviceebene 1) Nur bei Wärmeerzeuger mit EMS plus verfügbar. Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 20: Konfiguration Der Anlage

    Nein: Keine hydraulische Weiche vorhanden am Modul Ja, am Gerät: Hydraulische Weiche vorhanden, Temperaturfühler am Wärmerzeuger angeschlossen Ja, am Modul: Hydraulische Weiche vorhanden, Temperaturfühler am Heizkreismodul angeschlossen Tab. 10 Einstellungen im Menü Systemdaten Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 21: Einstellungen Für Den Zugeordneten Heizkreis

    – 12 beachten. Kopenhagen – 13 Stockholm – 19  0 Lissabon Valencia – 1 London – 1 Wien – 15 Madrid – 4 Zürich – 16 Tab. 11 Minimale Außentemperaturen für Europa Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 22 WW-Vorrang AUS | EIN EIN: Warmwasserbereitung wird aktiviert, Wärmeanforderung der Heizung wird unterbrochen AUS: Warmwasserbereitung wird aktiviert, Wärmeanforderung der Heizung wird parallel abgedeckt (wenn hydraulisch möglich) Tab. 12 Einstellungen im Menü Heizkreis Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 23 Parameter Min.Außentemp (die in einer Region niedrigste zu erwartende Außentemperatur, Seite 21) und die Ausleg.- Temp. (die Vorlauftemperatur, die bei der minimalen Außen- temperatur erreicht werden soll) bestimmend ( Bild 12 und 13, links). Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 24 [4] Parallelverschiebung der Grundkurve [1] durch Erhöhen der gewünschten Raumtemperatur, Begrenzung bei T = 48 °C VL,max [5] Parallelverschiebung der Grundkurve [1] durch Reduzieren der gewünschten Raumtemperatur, Begrenzung bei T VL,max 48 °C Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 25: Grundeinstellung

    – 10 °C – 10 °C male Außentemperatur A,min Fußpunkt 25 °C 25 °C Endpunkt 45 °C 75 °C Vorlauf Max. (Maximale 48 °C 75 °C Vorlauftemperatur VL,max Tab. 13 Grundeinstellungen der einfachen Heizkurven Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 26: Einstellungen Für Die Warmwasserbereitung

    Verwendung von Flach- oder Vakuumröhrenkollektoren einstellen. lektor Koll.fläche ... 500 m Installierte Brutto-Kollektorfläche eingeben. Klimazone 10 ... 90 ... 200 Klimazone des Installationsortes gemäß Zonenkarte einstellen ( Installationsanleitung Solarmodul). Tab. 15 Einstellungen im Menü Solar Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 27 JA: Erst nach Freigabe dieser Funktion läuft die Solaranlage an. NEIN: Für Wartungszwecke kann die Solaranlage mit dieser Funktion ausge- schaltet werden. Reset Solar NEIN | JA JA: Alle Solarparameter werden auf Grundeinstellung zurückgesetzt. Tab. 15 Einstellungen im Menü Solar Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 28: Funktionstest Der Installierten Pumpen Und Mischer

    AUS: Brenner nicht in Betrieb VL-Soll Gerät 20 °C ... 90 °C Am Wärmerzeuger erforderliche Vorlauftemperatur (Solltemperatur) VL-Ist Gerät 20 °C ... 90 °C Am Wärmeerzeuger gemessene Vorlauftemperatur (Isttemperatur) Tab. 17 Infomenü Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 29: Abrufen

    Auftretens: Datum der Störung wird in Textzeile angezeigt, Störungs- und Zusatz- Code abwechselnd blinkend in der Wertanzeige. Reset Störung NEIN | JA JA: Alle Störungen werden gelöscht. Tab. 18 Einstellungen im Menü Wartung Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 30: Daten Der Bus-Teilnehmer Abrufen

    Tabelle prüfen stimmen, dann das Regelgerät austauschen Bei GB 142 sollte ein Reset durchgeführt Wenn nach dem Reset die Störung noch werden anstehen, dann ist die Geräteelektronik im Wärmeerzeuger auszutauschen Tab. 20 Störungstabelle Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 31 Prüfen, ob Busleitung defekt ist. Erweite- Busleitung reparieren bzw. austauschen rungsmodule vom EMS-BUS entfernen Defekten EMS-BUS-Teilnehmer austau- und Regelgerät aus- und wieder einschal- schen ten. Prüfen, ob Störungsursache Modul oder Modulverdrahtung. Tab. 20 Störungstabelle Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 32 Solarmodul erforderlich Die Verbindungsleitung EMS zum Solar- Beschädigte Kabel austauschen modul auf Beschädigung prüfen. Bus- spannung am Solarmodul muss zwischen 12-15 V DC liegen. Solarmodul defekt Modul austauschen Tab. 20 Störungstabelle Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 33 Fühler austauschen Spannung an den Anschlussklemmen Wenn die Fühlerwerte gestimmt haben, des Speicherfühler unten am Solarmodul aber die Spannungswerte nicht überein- laut Tabelle prüfen stimmen, dann das Modul austauschen Tab. 20 Störungstabelle Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 34 (A61/3091 = Heizkreis 1; A62/3092 = Heizkreis 2; A63/3093 = Heizkreis 3; A64/3094 = Heizkreis 4) Hxx ... Z. B. Serviceintervall des Wärmeerzeu- Service erforderlich, siehe Dokumente des gers abgelaufen. Wärmeerzeugers. Tab. 20 Störungstabelle Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 35: Umweltschutz/Entsorgung

    Regelungsart  NEIN  JA Ext. Fühler  Nein  keine HKPumpe  eigen HKPumpe  P.nach Weiche Konfig HK1  Nein  Ja, 3-Weg-Ven  Ja, Ladepumpe Warmwasser Tab. 21 Einstellprotokoll Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 36 Modul. Pumpe  AUS Double match | ..... °C  AUS  EIN Röhren-Funkt. Schaltdif Ein Schaltdif Aus Kollektor Max °C  AUS  EIN Desinf.modus Wartung Datum Wartung Tab. 21 Einstellprotokoll Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 37: Stichwortverzeichnis

    Kollektortyp ........26 Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 38 Umweltschutz ........35 Logamatic RC200 – 6 720 805 191 (2012/09)
  • Seite 39 Zubehör ......... . . 7 Logamatic RC200 – 6 720 805 191 (2012/09)
