Beschriftung/ Funktion
Symbol
Ein/Aus-Temperaturregler, potenzial-
freie Wärmeanforderung
Anschluss für externes Regelsystem
mit EMS-BUS-Ansteuerung
EMS EMS
Anschluss für externen Schaltkontakt,
potenzialfrei, z. B. Temperatur-
begrenzer für Fußbodenheizung (im
Auslieferungszustand gebrückt)
Anschluss für Außentemperaturfühler
Anschluss für Speichertemperatur-
fühler (NTC)
Anschluss für externen Vorlauf-
temperaturfühler, z. B. Weichenfühler
Ohne Funktion
FR FS LR LR
Ohne Funktion
LR
Ohne Funktion
LR
230-V-Ausgang zur Spannungs-
versorgung externer Module (z. B.
SM10, WM10, MM10), über Haupt-
schalter geschaltet
Anschluss für Speicherladepumpe
(230 V,
ge-Ventil (230 V)
N L
Anschluss für Zirkulationspumpe
(230 V,
Anschluss für Heizungspumpe für
Primärkreis oder Sekundärkreis
(230 V,
Spannungsversorgung 230 V
Sicherung Spannungsversorgung
Fuse
5AF

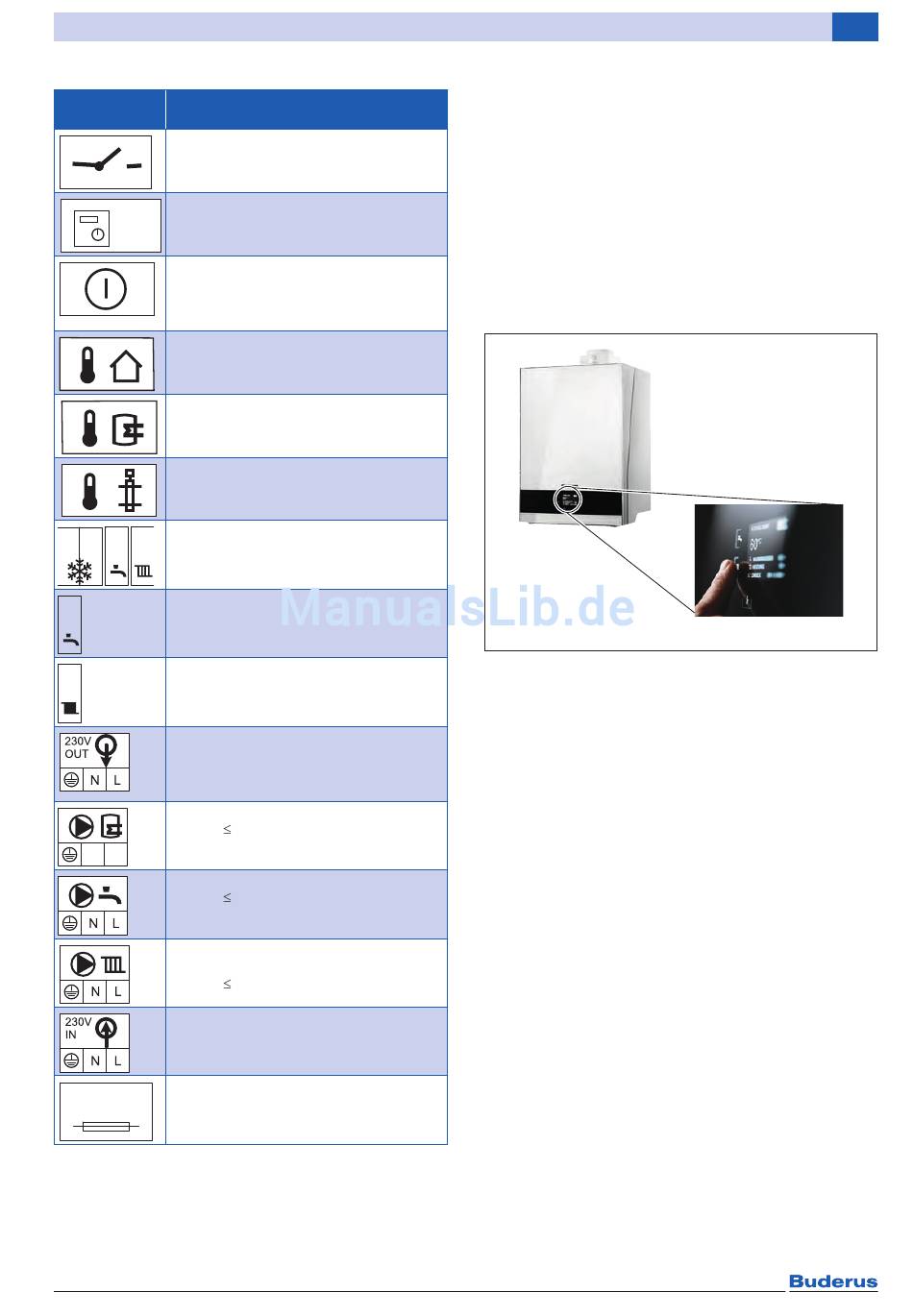

Tab. 12 Klemmenbelegung Anschlussleiste für externes
Zubehör
Logamatic EMS plus – 6 720 818 016 (2016/03)
100 W) oder externes 3-We-
100 W)
250 W)
Basiscontroller der EMS-Wärmeerzeuger
4.3 Basiscontroller Logamatic BC30 als
Grundbedieneinheit
Der Basiscontroller Logamatic BC30 ist die
Grundbedieneinheit der Gas-Brennwertgeräte-Serie
GB192i(T). Integriert in bruchfestes Glas für die Geräte-
front ist das Bedienfeld der BC30 mit Touchkeys zur ein-
fachen und intuitiven Bedienung der Gerätefunktionen
ausgerüstet. Der BC30 ermöglicht, alle erforderlichen
Grundeinstellungen der Heizungsanlage vorzunehmen.
Außerdem befindet sich integriert am Brennwertgerät
ein Steckplatz für die Bedieneinheit RC300, mit der
weitere Funktionen einer komfortablen Regelung zur
Verfügung stehen.
Bild 25 GB192i mit Grundbedieneinheit BC30
