6 Funktionsmodule für die Erweiterung des Regelsystems
6.12

Fremdbrennermodul BRM10

Logamatic
MC10
SAFe-BUS
BRM10

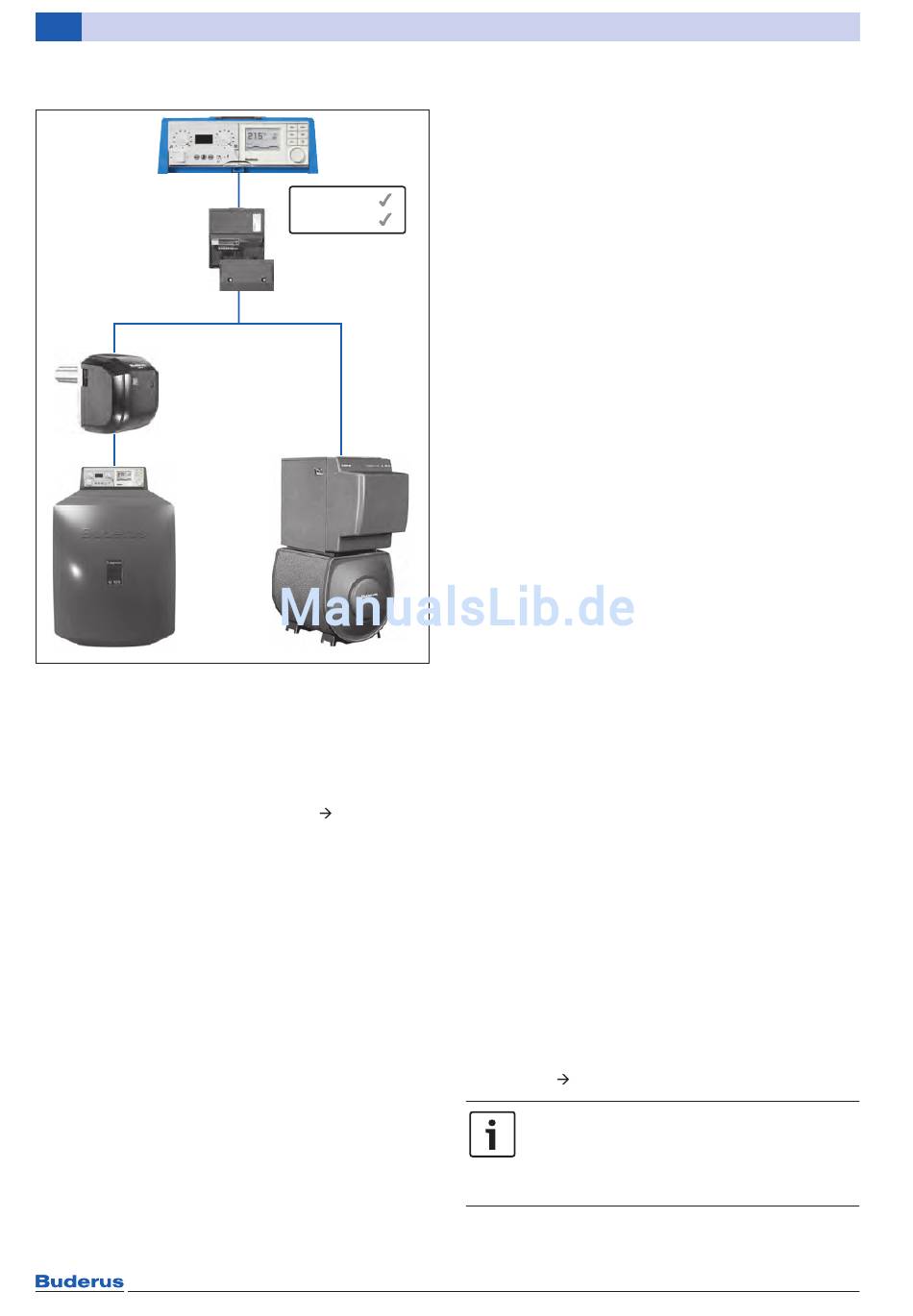

Bild 89 Fremdbrennermodul BRM10 und seine Einsatz-
möglichkeiten
BRM10 Fremdbrennermodul
MC10 Regelgerät
SAFe-BUS SAFe-BUS-Verbindung
1)
Anschluss mit 7-poligem Stecker
Das Fremdbrennermodul BRM10 kann gleichzeitig für
folgende 2 Funktionen genutzt werden (
• Schnittstelle für Regelsystem Logamatic EMS/Loga-
matic EMS plus:
Beim BRM10 handelt es sich um eine Schnittstelle,
die eine Adaptierung vom Regelgerät Logamatic
MC10, MC40 oder MC100 auf jeden standardisierten
7-poligen Stecker ermöglicht. Mithilfe des Moduls
kann das Regelsystem Logamatic EMS/Logamatic
EMS plus an jeden beliebigen Kessel mit 1-stufigem
Öl- oder Gasbrenner installiert werden. Außerdem
kann das Modul dazu verwendet werden, einen belie-
bigen 1-stufigen Brenner mit einem handelsüblichen
7-poligen Stecker an einen EMS-Kessel zu installieren
(z. B. an den G125).
• Unterbrechung des Brennerbetriebs:
Mit dem BRM10 ist die Unterbrechung des Brenner-
betriebs bei einem EMS-Kessel mit Regelgerät Loga-
matic MC10, MC40 oder MC100 und Fremdbrenner-
Modul BRM10 durch einen zusätzlichen Abgas-STB
oder einen zweiten Wärmeerzeuger möglich
(z. B. einen Festbrennstoff-Kessel). Dies gilt auch für
Heizungsanlagen, bei denen der Festbrennstoff- und
der Öl- oder Gas-Kessel an einen Schornstein
angeschlossen sind.
114
EMS
EMS plus
1)
6 720 809 132-60.1T
Bild 89):
BRM-Sets
Im Zusammenhang mit dem Fremdbrennermodul
BRM10 sind folgende Sets erhältlich:
• Service-Notfall-Set BRM10/Heizwert:
Dieses Set ermöglicht die Ansteuerung eines
beliebigen einstufigen Brenners durch den bereits
vorhandenen Regelgerät Logamatic MC10. Der vor-
wiegende Einsatzbereich wird der Service-Fall sein.
Um einen beliebigen einstufigen Brenner an einem
EMS-Heizwertkessel zu betreiben, kann hier das
Modul verwendet werden. Im Service-Notfall-Set ist
kein Regelgerät MC10 und kein Kesseltemperatur-
fühler enthalten.
• Service-Notfall-Set BRM10/Brennwert:
Dieses Set verfügt über den gleichen Funktions-
umfang wie das Service-Notfall-Set BRM10/Heizwert.
Der einzige Unterschied besteht darin, dass dieses
Set durch einen Abgas-STB ergänzt wurde. Durch den
Abgas-STB kann das Service-Notfall-Set BRM10/
Brennwert bei Brennwertgeräten eingesetzt werden
(z. B. beim GB125 oder GB135).
• Umbauset Logamatic MC10 mit 7-poligem Stecker:
Das Einsatzgebiet des Regelgeräts Logamatic MC10
mit 7-poligem Stecker wird vorwiegend der
Austauschfall sein. Um ein defektes Regelgerät zu
ersetzen oder eine ältere Heizungsanlage durch eine
EMS-Regelung aufzuwerten, wird das Regelgerät hier-
bei verwendet.
Es handelt sich hier um eine Zusammenstellung aus
folgenden Komponenten
– Regelgerät Logamatic MC10
– Bedieneinheit RC300
– Fremdbrennermodul BRM10
– Brennerkabel mit 7-poligem Stecker
– Kesseltemperaturfühler 9,6 mm Doppelfühler mit
Anschlussstecker
– Adapterblech zur Installation auf einem beliebigen
Kessel
Weitere Eigenschaften
• Installation des BRM10 nur im MC10, MC40 oder
MC100, keine Wandinstallation möglich (sicherheits-
relevante Baugruppe). Der Kessel muss für den
Betrieb eines einstufigen Brenners zugelassen sein.
• Pumpenlogik einstellbar
• Betriebs- und Störungsanzeige über LED
• Sicherheitstemperaturbegrenzungs-Test (STB)
• Codierte und farblich gekennzeichnete Stecker
• Verriegelung eines Brenners durch einen zweiten
Wärmeerzeuger, z. B. durch einen Festbrennstoff-
Kessel (auch für Ein-Kamin-Anlagen anwendbar), die
Funktion des Moduls UM10 ist auf dem Fremd-
brenner-Modul BRM10 bereits integriert (Brücke
SI 15...16 Bild 90).
Bei Nachrüstung des BRM10 in Anlagen mit
bereits vorhandenem Regelgerät MC10
muss die Software im MC10 mindestens
Version 2.07 und im BC10 mindestens
Version 2.03 haben.
