9.3.3 Gas-Brennwertgerät mit Logamatic EMS plus
RC300
PW2
FW
Logalux SU

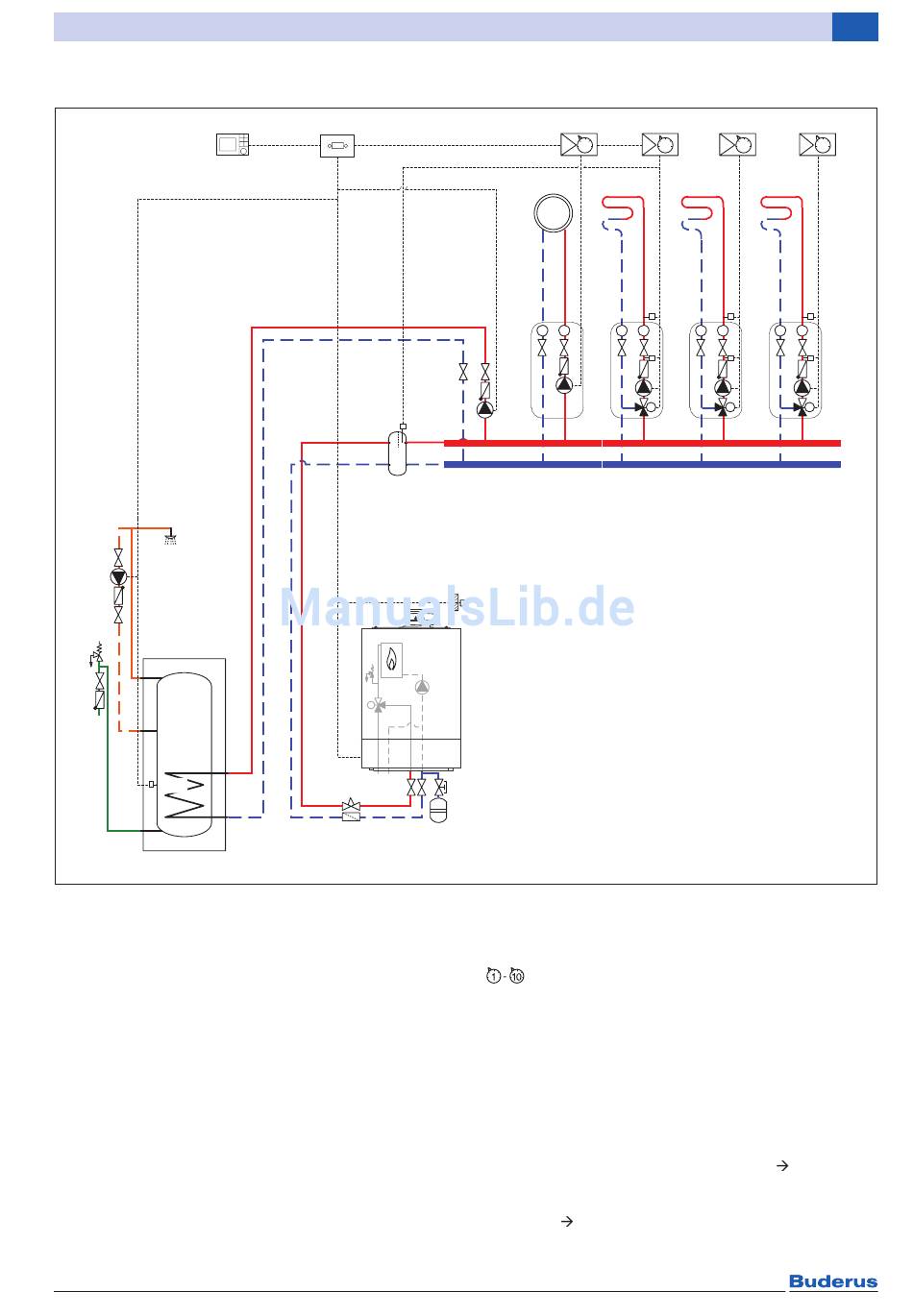

Bild 125 Gas-Brennwertgerät mit Logamatic EMS plus
Position des Moduls:
[1] Am Wärmeerzeuger
[2] Am Wärmeerzeuger oder an der Wand
[3] In der Station
BC10 Basiscontroller
FW Speichertemperaturfühler
GB162 Wandhängendes Gas-Brennwertgerät
MC1 Temperaturbegrenzer
MM50 Mischermodul
PC1 Heizungspumpe
PW1 Speicherladepumpe
PW2 Zirkulationspumpe
RC300 System-Bedieneinheit
SU Warmwasserspeicher
T0 Weichentemperaturfühler
TC1 Vorlauftemperaturfühler
T1 Außentemperaturfühler
Logamatic EMS plus – 6 720 818 016 (2016/03)
BC10
2
1
T0
Logamax plus GB192i
MM50
1/3
1
T T T
PC1
PW1
T1
VC1 3-Wege-Mischer
Stellung Kodierschalter
Geregelte Anlagenkomponenten
• 1 Heizkreis (ohne Mischer)
• 3 außentemperaturgeführte Heizkreise mit Mischer
• 1 hydraulische Weiche, Anschluss des Weichenfühlers
am ersten Mischermodul
• Warmwasserbereitung über Speicherladepumpe
Regelungstechnische Ausstattung
• 1 Bedieneinheit RC300 (optional 1 Bedieneinheit
RC200 je Heizkreis als Fernbedienung)
Seite 75 und Kapitel 5.3, Seite 78
• 4 Mischermodule MM50, alternativ Mischermodul
MM100 Kapitel 6.4, Seite 92
Anlagenbeispiele
MM50 MM50 MM50
1/3 1/3
2 3
MC1 MC1
T T T T T
TC1 TC1
PC1 PC1
VC1 VC1
M M M
6 720 818 016-27.1T
Kapitel 5.2,
9
1/3
4
MC1
TC1
PC1
VC1
