9 Anlagenbeispiele
Diese Anlagenhydraulik (Nr. 6720806061)
sowie weitere Varianten können Sie der
Buderus-Hydraulikdatenbank entnehmen
unter
www.buderus.de/hydraulikdatenbank.
TS1 TS7
PS4
PS1
1 G I K
SM200
4 5 6
3 7
2 8
1
9
10
0

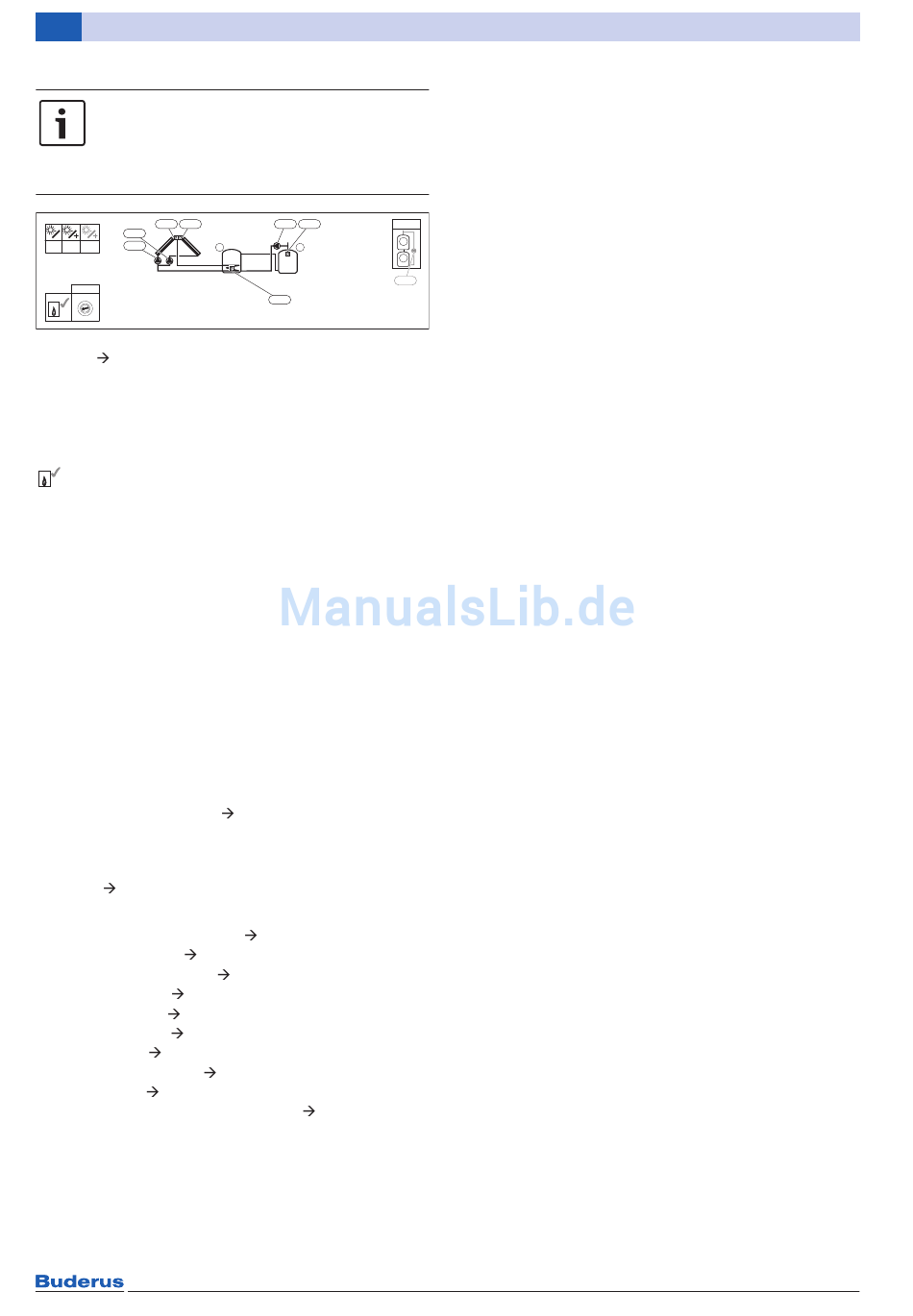

Bild 130 Solarkonfiguration RC300 / SC300: 1GI(K);
Kapitel 3.7, Seite 32
[1] Basis Solarsystem
G Zweites Kollektorfeld (optional)
I Umladesystem (optional)
K Thermische Desinfektion (optional)
Gas-/Öl-Wärmeerzeuger EMS
Geregelte Anlagenkomponenten
• 1 außen- oder raumtemperaturgeführter Heizkreis mit
Stellglied
• 1 solare Warmwasserbereitung
• Speicherreihenschaltung mit Umladepumpe für
tägliche Aufheizung auf 60 °C oder thermische
Desinfektion (falls die tägliche Aufheizung Warm-
wasser auf 60 °C erforderlich ist, muss die Warmwas-
serfunktion über ein separates Modul MM50/MM100
realisiert werden)
• Zweites Kollektorfeld (z. B. Ost-/West-Ausrichtung).
Wenn nur ein Kollektorfeld notwendig ist, kann an-
stelle des Moduls SM200 ein Modul SM100
verwendet werden.
• Warmwasserbereitung über Speicherladepumpe
Regelungstechnische Ausstattung
• 1 Bedieneinheit RC300
Kapitel 5.3, Seite 78
• 1 Solarmodul SM200
• 1 Mischermodul MM100, alternativ Mischermodul
MM50 Kapitel 6.4, Seite 92
Funktionsbeschreibung
• Kesseltemperaturregelung
• Heizkreisregelung Kapitel 2.7, Seite 17
• Warmwasserbereitung
• Solarfunktionen Kapitel 3, Seite 30
• Mischermodule Kapitel 6.4, Seite 92
• Weitere Module Kapitel 6.5, Seite 97 ff.
• Solarmodule Kapitel 6.5, Seite 97
• Solarstation KS0110
• Servicetools Kapitel 7, Seite 128
• Schnittstellen und Kommunikation
Seite 134
154
PS6 TS9
1 3
TS2
Kapitel 5.2, Seite 75 und
Kapitel 2.6, Seite 14
Kapitel 2.8, Seite 26
Kapitel 6.2, Seite 90
Kapitel 8,
K
3
1
PS6
6 720 801 111-38.1O
