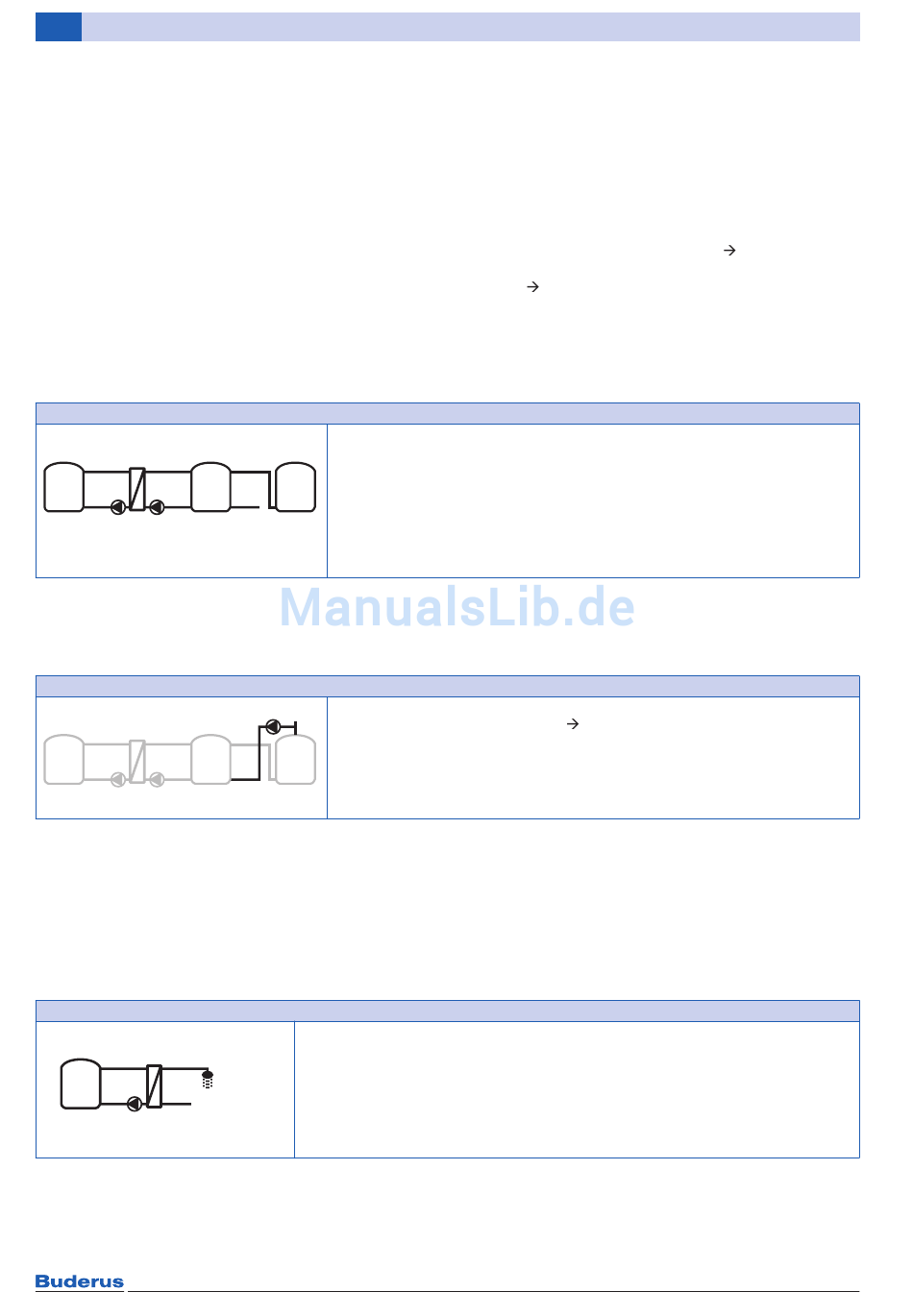

3 Solarfunktionen
3.7.4

Beschreibung der Umladesysteme und Umladefunktionen (Modul SM200)

Beschreibung des Umladesystems
Die Pufferumladung wird in der Systemtechnik Logasol
SAT-VWS (Solare Anlagen Technik VorWärmSpeicher)
eingesetzt. Es handelt sich um ein Solarsystem mit
Zwischenspeicherung der solaren Wärme in einem
Pufferspeicher. Die gespeicherte Wärme wird über einen
Plattenwärmetauscher analog zu einem Ladesystem
(Logalux SLP.../3) auf das Trinkwasser in einem Vor-
wärm-Warmwasserspeicher übertragen.
Der Vorwärmspeicher ist der konventionellen Warm-
wasserbereitung vorgeschaltet.
Mit der Pumpenfunktion Umladung werden bei dieser
Speicherreihenschaltung der solare Speicher und der
über den Kessel beladene Speicher temperaturdifferenz-
gesteuert umgeladen. Ist der solare Speicher wärmer als
Umladesystem(3)
Tab. 8 Beschreibung Umladesysteme
Beschreibung der Umladefunktionen
Durch Hinzufügen von Funktionen zum Umladesystem
wird die gewünschte Anlage zusammengestellt.
Therm.Des./Tägl.Aufheiz.(A)
Tab. 9 Beschreibung Umladefunktionen
3.7.5

Beschreibung des Frischwassersystems und der Frischwasserfunktionen (Modul MS100)

Beschreibung des Frischwassersystems
Die Regelung von Frischwasserstationen erfolgt mit dem
Modul MS100. Die Bedienung kann bei der Frisch-
wasserstation Logalux FS/2 mit der Bedieneinheit
SC300 erfolgen. Mit der Bedieneinheit stehen weitere
Funktionen zur Verfügung. Die größeren Frischwasser-
Frischwassersystem (2)
6 720 647 922-78.1O
Tab. 10 Beschreibung Frischwassersystem
44
Basis-Umladesystem für Umladung aus einem Pufferspeicher in einen
Warmwasserspeicher
• Wenn die Temperatur des Pufferspeichers (zweiter Speicher – links) um
die Einschalttemperaturdifferenz höher ist als die Temperatur am Warm-
wasserspeicher unten (erster Speicher – mittig), wird die Umlade-
pumpe eingeschaltet.
6 720 647 922-74.1O
Dieses System ist nur mit der Bedieneinheit SC300 verfügbar und wird
über die Einstellungen für die Umladung konfiguriert.
Thermische Desinfektion der Warmwasserspeicher und der Umladestation
zur Vermeidung von Legionellen (
• Das gesamte Warmwasservolumen und die Umladestation werden
täglich auf die für die tägliche Aufheizung eingestellte Temperatur aufge-
heizt.
6 720 647 922-75.1O
Frischwassersystem für Warmwasserbereitung
• Die Frischwasserstation in Kombination mit einem Pufferspeicher erwärmt
das Trinkwasser im Durchlaufprinzip.
• Kaskadierung mit bis zu 4 Frischwasserstationen möglich (Einstellung über
Kodierschalter)
Dieses System ist nur mit der Bedieneinheit SC300 verfügbar und wird dort
über die Einstellungen Warmwasser konfiguriert.
der vom Kessel beheizte Speicher, wird die Pumpe ein-
geschaltet und die Wasserinhalte der Speicher werden
umgeladen. Mit Hilfe der Pumpenfunktion können die
Speicher für die Vermeidung der Legionellenbildung ein-
mal täglich auf 60 °C aufgeheizt werden.
Die Umladung kann in Verbindung mit Bedieneinheit
RC300 mit Solarmodul SM200/100 (
Seite 33, Umladesystem „I") oder SC300 mit Solarmodul
SM200 ( Kapitel 3.7.4, Seite 44) realisiert werden.
Durch die Erweiterung eines Umladesystems mit
Funktionen kann es an entsprechende Anforderungen
angepasst werden. Beispiele für mögliche Umlade-
systeme finden Sie bei den Anschlussplänen.
Trinkwasserverordnung)
stationen Logalux FS.../3 benötigen immer eine Bedien-
einheit SC300. Durch die Erweiterung eines
Frischwassersystems mit Funktionen können Anlagen er-
weitert werden. Beispiele für mögliche Frischwasser-
systeme finden Sie bei den Anschlussplänen.
Logamatic EMS plus – 6 720 818 016 (2016/03)
Kapitel 3.7.3,
