Buderus Logamatic EMS plus Planungsunterlage Seite 103

• Anzeige solarer Ertrag über interne Ertragserfassung
oder über zusätzliches Wärmemengenzubehör
• 8 NTC-Fühlereingänge, 2 Ausgänge PWM/0 ... 10 V,
3 Pumpenausgänge 230 V, 2 Ausgänge Umschaltventil
oder 3-Wege-Ventil, 2 Eingänge Wärmemengenzähler
In Verbindung mit zusätzlichen Fühlern oder 3-Wege-
Umschaltventilen sind hydraulikabhängig verschieden
Funktionen wählbar:
• Speicher mit einstellbarem Vorrang/Nachrang
• Speicher-Umschaltung über zusätzliche Solarpumpe
(2 Verbraucher) oder Ventil (3 Verbraucher)
• Schwimmbadfunktion
• Zweites Kollektorfeld (Ost-/West-Regelung)
• Solare Heizungsunterstützung mit gemischter Vorlauf-
temperaturregelung
• Umladung vom solarerwärmten Vorwärmspeicher in
den Bereitschaftsspeicher
• Umladung vom solarerwärmtem Pufferspeicher in den
Bereitschaftsspeicher mit internem Wärmetauscher
Bei Anlagen mit einem Heizkreis kann
ein Heizkreis-Mischer entfallen (Premix
Control).
Besondere Planungshinweise
• In Verbindung mit einem EMS-Wärmeerzeuger ist das
Modul nur mit der Bedieneinheit RC300 nutzbar
( 1 Modul pro Anlage)
• Zur Regelung einer autark geregelten Solaranlage
Autark-Bedieneinheit SC300 verwenden.
• Erweiterung SM200 mit 1 Solarmodul SM100 je nach
Anlagenhydraulik erforderlich/möglich
• SM200 nicht kombinierbar mit Solarmodul SM50/
MM10/SM10/WM10/RC30/RC35
• Hydraulik- und Regelungsdetails
Planungsunterlagen oder Installationsanleitung
SM200 sowie Buderus Hydraulik-Datenbank
• SM200 auch in Solarstation integriert erhältlich
• Hydraulik-Vorschläge für Solaranlagen mit dem Modul
SM200 Kapitel 9.5, Seite 155
Montage
• Modul zur Wandinstallation oder auf Hutschiene
• Codierte und farblich gekennzeichnete Stecker
• Interne Kommunikation über EMS-BUS
Lieferumfang
• 1 Modul SM200 mit Montagematerial
• 1 Speichertemperaturfühler
• 1 Kollektortemperaturfühler
• Installationsanleitung
Logamatic EMS plus – 6 720 818 016 (2016/03)
Funktionsmodule für die Erweiterung des Regelsystems
Optionales Zubehör
Je nach Anlagentyp sind verschiedene Zubehöre
erhältlich. Weitere Hydraulik- und Regelungsdetails
Planungsunterlagen oder Installationsanleitung
SM200.
• Solar-Hocheffizienzpumpe (geregelt über PWM oder
0...10 V)
• 3-Wege-Ventil
• Zusätzliche Speichertemperaturfühler (z. B. am
ersten Speicher, in der Mitte, am Solar-Wärmetau-
scher, am zweiten Speicher, am Rücklauf, am Vorlauf)
• Zweiter Kollektortemperaturfühler
• Wärmetauscherpumpe
• Mischer (für gemischte Vorlauftemperaturregelung
Premix Control
• Speicherumladepumpe
• Pumpe thermische Desinfektion (Umschichtpumpe)
System
1 A ...
1 A ...
1 B ...
1 B ...
1 A ...
1 A ...
3...
4 ...

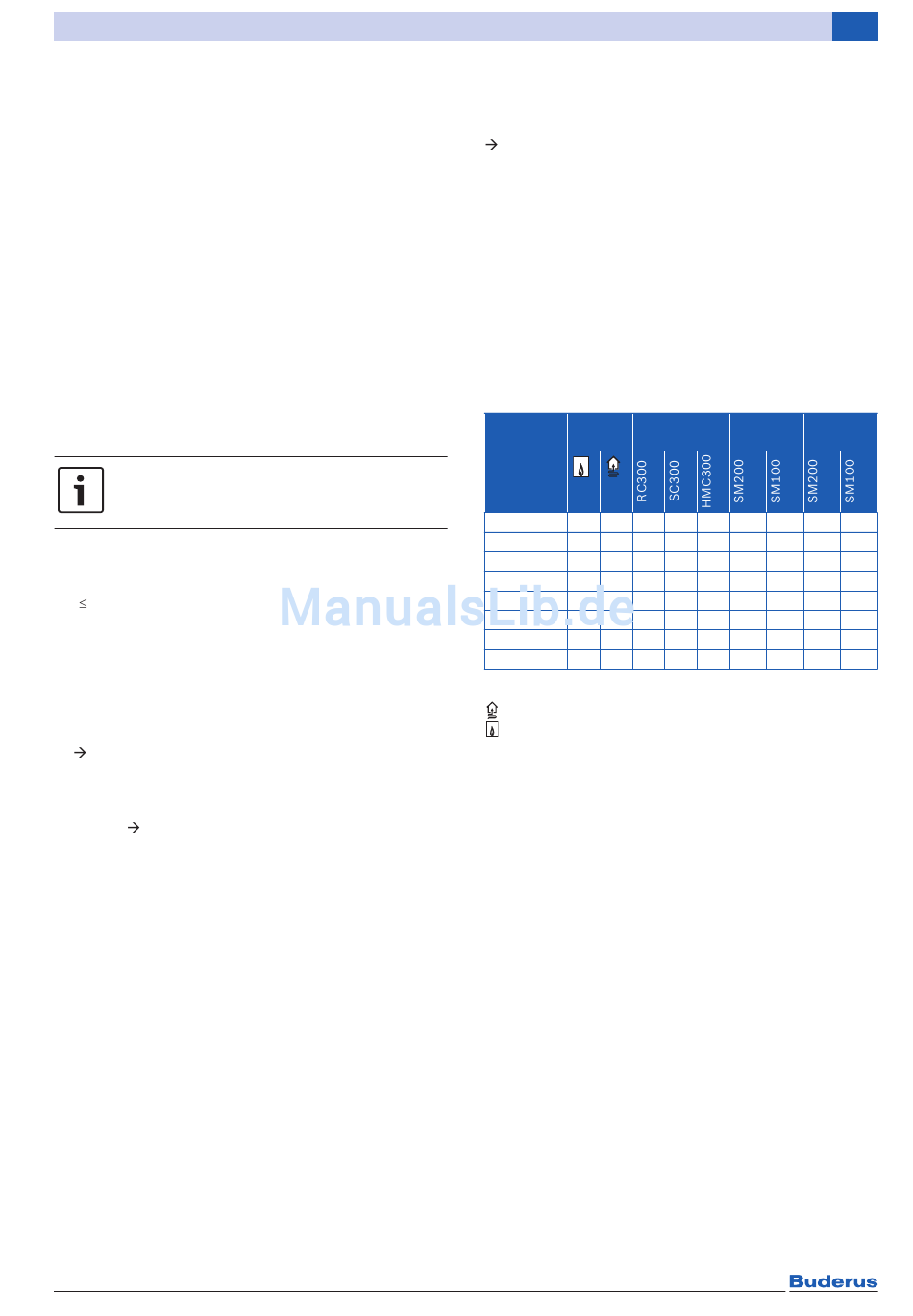

Tab. 30 Kodierschalter SM200 einstellen
Wärmepumpe
andere Wärmeerzeuger
1... Solarsystem 1
3... Umladesystem 3
4 ... Ladesystem 4
Wärme- Kodierung
erzeuger Bedieneinheit Modul 1
l – l – 1
l – l – 1
– l – – l 1
– l – – l 1
– – – l – 10
– – – l – 10
– – – l – 8
l – l – – 7
6
Kodierung
Modul 2
– – –
– – 2
– – –
– – 2
– – –
– – 2
– – –
– – –
