6 Funktionsmodule für die Erweiterung des Regelsystems
SM200
1)
PS11
2)
PS12
–
1

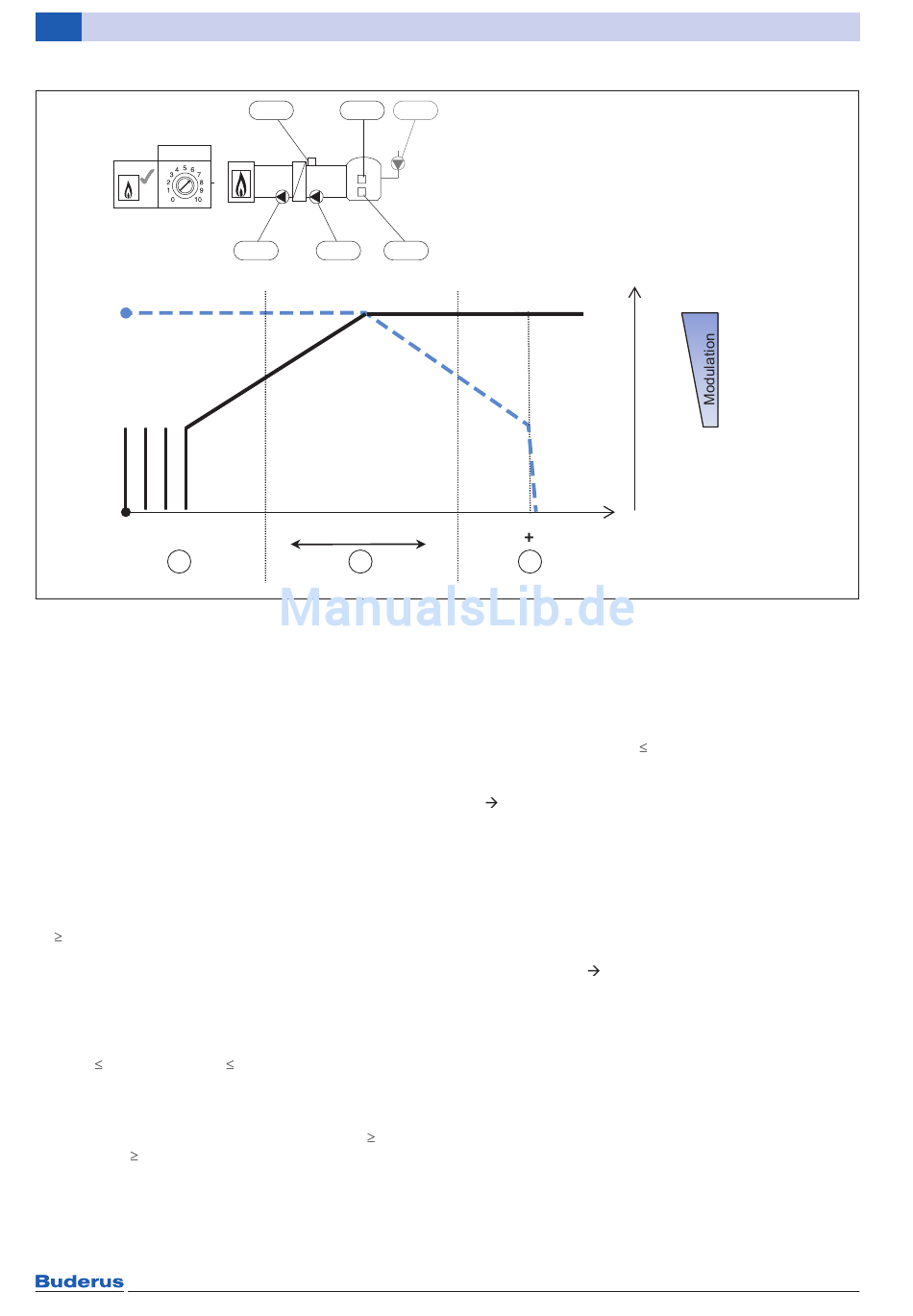

Bild 82 Funktionsprinzip SM200 Speicherladesystem – Hydraulik mit EMS-Wärmeerzeuger mit RC300 und Speicherlade-
system und Anpassung der Leistung (PWM) von Primärpumpe und Sekundärpumpe
1) Primärpumpe
2) Sekundärpumpe
[1] Unterversorgung im Wärmetauscher: PS11 volle
Leistung, PS12 läuft intermittierend zur
Fühleranströmung.
[2] Optimaler Regelbereich: PS11 und PS12 werden
über PID-Regler moduliert.
[3] Überschuss im Wärmetauscher: PS11 moduliert
nach unten bzw. schaltet ab, PS12 bleibt auf voller
Leistung.
Funktionsprinzip (Bild 82)
• Die primäre Speicherladepumpe (PS11) startet mit
voller Leistung und moduliert bei Übertemperatur
herunter.
• Die sekundäre Speicherladepumpe (PS12) startet mit
30 % und abhängig von der Temperatur im Wärme-
tauscher. Wenn die Temperatur am Wärmeträger-
medium zu gering ist, läuft sie intermittierend.
• Die Speicherladung startet, wenn beide Temperatu-
ren am Speicher unten (TS18) und mittig (TS19)
unter die Einschaltschwellle sinken (Solltemperatur
plus negative Einschalttemperaturdifferenz, z. B.
TS18 55 °C und TS 19
• Die Speicherladung endet, wenn beide Temperaturen
am Speicher unten (TS18) und mittig (TS19) die Aus-
schaltschwelle erreichen (Solltemperatur plus negati-
ve Ausschalttemperaturdifferenz, z. B. TS18
und TS 19 55 °C).
106
TS17 TS19 PS13
δ
δ
δ
PS11 PS12 TS18
2
55 °C).
55 °C
3
Besondere Planungshinweise
• Ausschließlich geeignet für die Kombination mit
modulierenden Hocheffizienzpumpen (nur PWM,
nicht 0...10 V)
• In Verbindung mit EMS-Wärmeerzeuger: nur mit
Bedieneinheit RC300, 1 Modul SM200 mit Adr. 7 pro
Anlage
• Hydraulik- und Regelungsdetails
Planungsunterlagen oder Installationsanleitung
SM200
• Funktion Ladesystem Adr. 7 unabhängig von SM200
mit Solarfunktion Adr. 1 einsetzbar
• Adr. 7 mit RC300 bedienbar (nicht kombinierbar mit
Autarkregler SC300)
• Primärseitige Volumenstromregelung ausschließlich
über modulierende Pumpe (nicht über 3-Wege-Ventil)
• Hydraulik-Vorschläge für Speicherladesystem mit
Modul SM200 Kapitel 9.5, Seite 155
Lieferumfang SM200
• 1 Modul SM200 mit Montagematerial
• 1 Speichertemperaturfühler
• 1 Kollektortemperaturfühler (hier: ohne Verwendung)
• Installationsanleitung
Benötigtes Zubehör
• 1 Speichertemperaturfühler (1 Wärmetauscherfühler
ist im Lieferumfang Logalux SLP.../3 enthalten)
Logamatic EMS plus – 6 720 818 016 (2016/03)
100 %
min
0 %
