Buderus Logamatic EMS plus Planungsunterlage Seite 156

9 Anlagenbeispiele
1 A G H K
SM200
4 5 6
3 7
2
8
1
9
10
0
4 5 6
3 7
2 8
1
9
10 10
0
H
VS1/PS2/PS3 VS1/PS2/PS3 VS1/PS2/PS3
N 74 75 N 74 75 N 74 75
4
74 75
N N
M M
N L
VS3
M
PS9 PS4

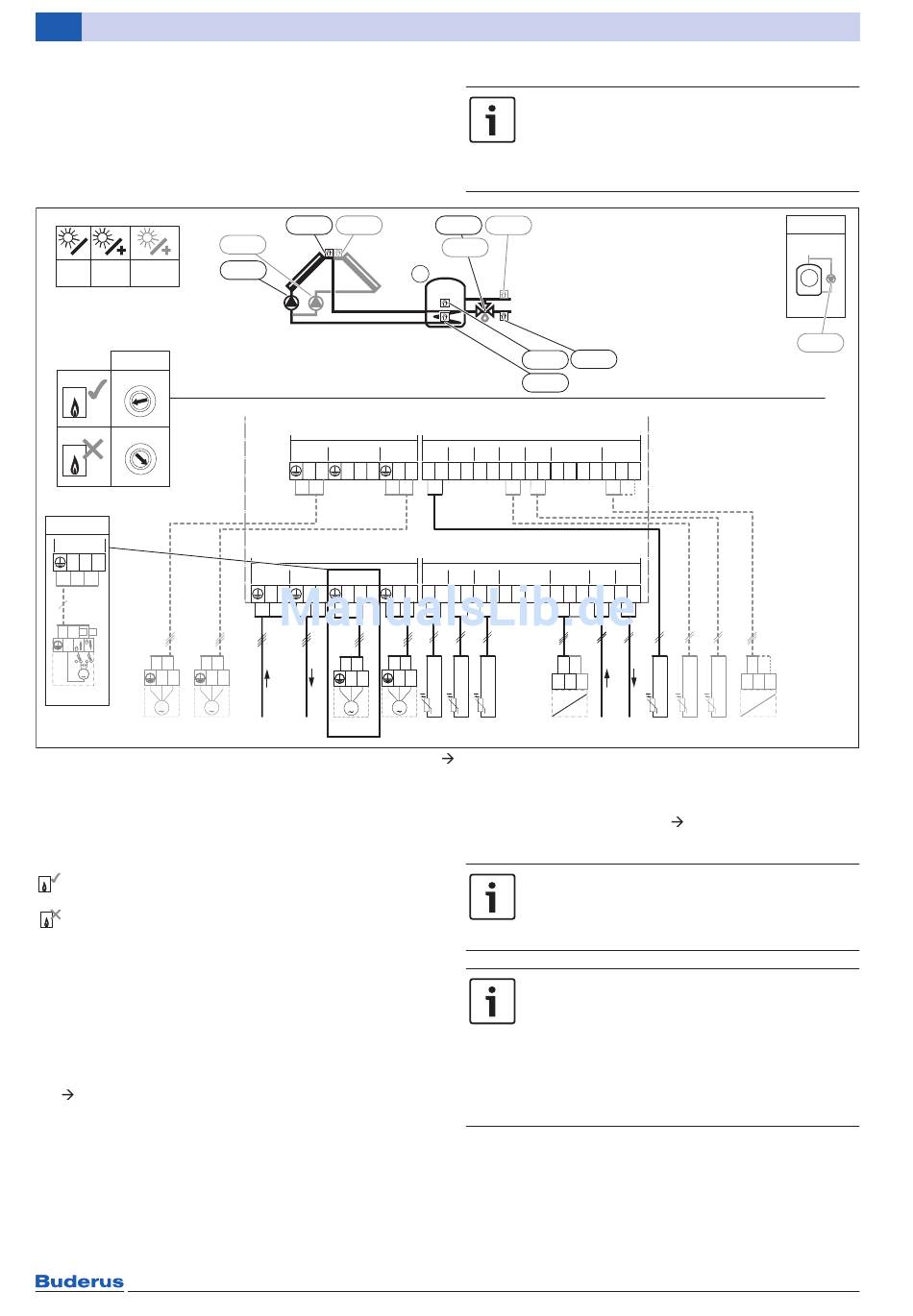

Bild 132 Solarkonfiguration RC300 / SC300: 1A(G)(H)(K);
[1] Basis Solarsystem
A Heizungsunterstützung Speicher 1
G Zweites Kollektorfeld (optional)
H Rücklauftemperatur Regelung („Premix Control")
K Thermische Desinfektion (optional)
Gas-/Öl-Wärmeerzeuger EMS
Autarke Regelung (ohne Wärmeerzeuger)
Geregelte Anlagenkomponenten
• 1 außen- oder raumtemperaturgeführter Heizkreis
ohne Stellglied
• "Premix Control": Stetige Regelung der Heizkreis-
vorlauftemperatur über Temperaturfühler TS8 und
Mischer VS3, ermöglicht durch Erfassung der
Anlagenrücklauftemperatur und stetig geregelte
Beimischung von warmem Pufferwasser
( Kapitel 3.7, Funktion „H")
• 1 hydraulische Weiche, Anschluss des Weichenfühlers
am ersten Mischermodul
• 1 solare Heizungsunterstützung mit Thermosiphon-
Kombispeicher, Warmwasserbereitung über
3-Wege-Ventil
156
TS1 TS7
PS4
PS1
G
120/230 V AC
PS5 VS2
N 63 N 43 44
120/230 V AC
VS1/PS2/PS3
120/230VAC 120/230VAC
N L N L N 74 75
N L
N L
M
M
230 V AC 230 V AC VS1
Diese Anlagenhydraulik (Nr. 6720806067)
sowie weitere Varianten können Sie der
Buderus-Hydraulikdatenbank entnehmen
unter
www.buderus.de/hydraulikdatenbank.
VS1 TS8
VS3
1
H
TS3
TS2
≤ 24 V
PS4 TS4 TS5 TS6 TS7 TS8
N 63 1 2 1 2 1 2 1 2 1 2 1 2 3 4 1
≤ 24 V
PS1 TS1 TS2 TS3 IS1 OS1
N 63 1 2 1 2 1 2 1 2 3 4 1
N L
1 2
PWM
M
PS1 TS1 TS2 TS3 PS1
Kapitel 3.7, Seite 32
Regelungstechnische Ausstattung
• 1 System-Bedieneinheit RC300 in Verbindung mit ei-
nem EMS-Wärmeerzeuger
• 1 Solarmodul SM200
Zur Solar-Nachrüstung bestehender Anlagen
ist diese Solar-Hydraulik alternativ auch mit
dem Solar-Autarkregler SC300 und Modul
SM200 realisierbar.
Weitere Hydrauliken und Varianten in
Verbindung mit der Funktion „Premix
Control" finden Sie in der Hydraulikdaten-
bank unter
www.buderus.de/hydraulikdatenbank.
Wählen Sie dazu auf der Startseite die
Rubriken „EMS plus" und „Solar mit
Heizungsunterstützung" aus.
Logamatic EMS plus – 6 720 818 016 (2016/03)
TS4
IS2 OS2
2 3
BUS BUS
2 3 1 2 1 2
3
0-10V
BUS BUS TS4 TS7 TS8
Kapitel 5.2, Seite 75
K
1
PS9
1 2 3
PWM
0-10V
PS4
6 720 647 922-03.3O
