Buderus Logamatic EMS plus Planungsunterlage Seite 55

1
2
3
4
5

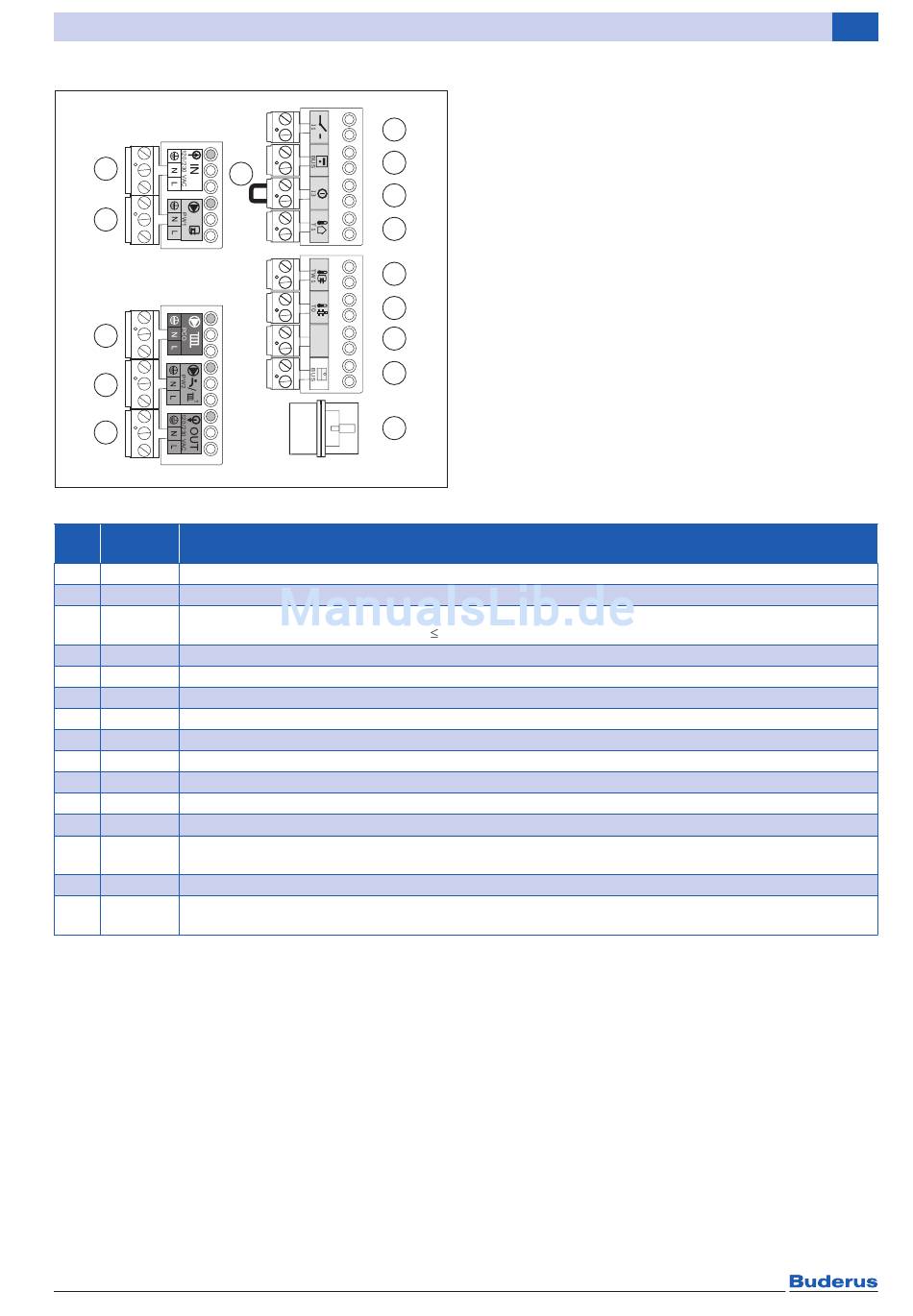

Bild 27 Anschlussklemmen GB192iT (Tower)
Pos. Klemmen- Bedeutung
nummer
1 – Netzanschluss 230 V
2 – Speicherladepumpe 230 V oder externes 3-Wege-Ventil 230 V (grau)
3 – Externe Heizungspumpe 230 V (grün).
Die externe Heizungspumpe 230 V/
4 – Zirkulationspumpe 230 V (lila) oder schaltbare externe Heizungspumpe (lila)
5 – Netzanschluss Module 230 V AC (orange)
6 15...16 Raumtemperaturgeführter Regler und EMS-BUS (weiß)
7 – Frei
8 11...12 Temperaturfühler hydraulische Weiche (grün)
9 9...10 Warmwasser-Temperaturfühler (grau)
10 7...8 Außentemperaturfühler (blau)
11 5...6 Externer Schaltkontakt potenzialfrei, für z. B. Fußbodenheizung (rot)
12 3...4 Raumtemperaturgeführter Regler und EMS-BUS (orange)
13 1...2 Ein-/Aus-Raumtemperaturregler potenzialfrei oder potentialfreie Wärmeanfrage durch Schalt-
kontakt (blau)
14 – Brücke
15 – 10-polige Anschlussbuchse Warmwasser-Temperaturfühler Speicher
(nur für Logamax plus GB192i-25 T40 S)
Tab. 13 Anschlussklemmen GB192iT (Tower)
Logamatic EMS plus – 6 720 818 016 (2016/03)
1
13
2
3
12
4
14
5
11
6
7
10
8
9
9
10
11
8
12
13
7
14
15
6
16
15
6720813046-36.2TD
Basiscontroller der EMS-Wärmeerzeuger
250 W wird an die Klemmleiste angeschlossen.
