Montage
• Modul zur Wandinstallation oder interne Montage in
Logalux SLP oder auf Hutschiene
• Codierte und farblich gekennzeichnete Stecker
• Interne Kommunikation über EMS-BUS
• Definition der Funktion des Moduls über Adress-
codierschalter (Adr. 7 für Ladesystem)
6.9
Modul SM200 zur Pufferspeicherumladung
Das Modul SM200 dient mit der Einstellung auf Adr. 8
(alternativ zur Solarfunktion) zur Regelung der Umla-
dung von Puffer- zum Vorwärmspeicher (SAT-VWS).
Diese erfolgt zur Einbindung solarer Wärme in die Warm-
wasserbereitung, unabhängig von der nachfolgenden
konventionellen Warmwasserbereitung (für Groß-
anlagen gemäß DVGW-Arbeitsblatt W551). Hierfür wird
ein Modul SM200 Adr. 8 in Verbindung mit der Autark-
Bedieneinheit SC300 verwendet.
3
A
SM200
4 5 6
3
7
8
2
1
9
10
0
N L
N L
M
M
PS6
PS12

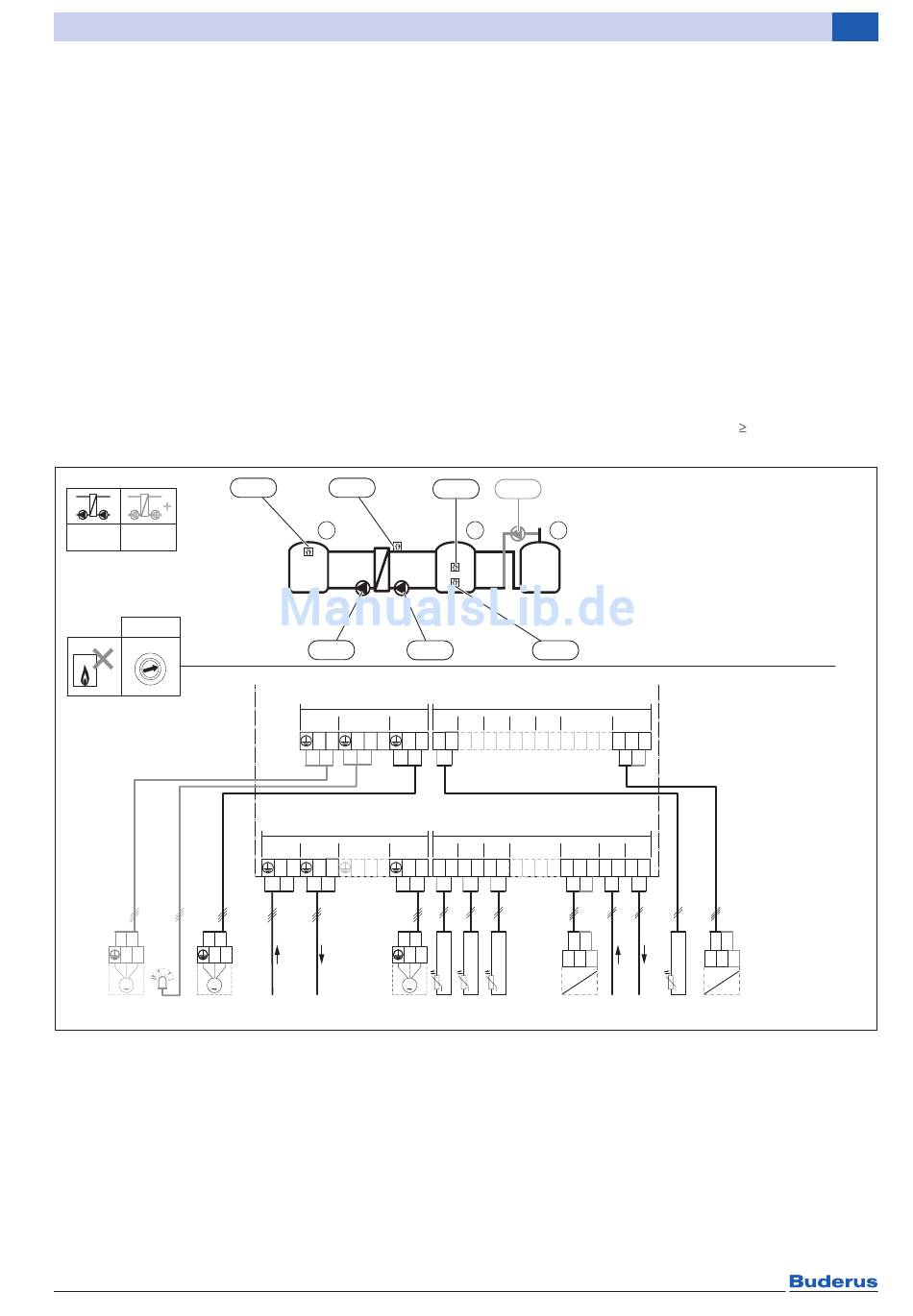

Bild 83 Anlage SM200
Logamatic EMS plus – 6 720 818 016 (2016/03)
Funktionsmodule für die Erweiterung des Regelsystems
TS20
TS17
2
PS11
120/230 V AC
PS5
VS2
PS4
N
63
N 43
44
N 63
120/230 V AC
PS1
VS1/PS2/PS3
120/230VAC 120/230VAC
N L
N
L
N 74
75
N 63
230 V AC
230 V AC
PS11
Systemvoraussetzungen
• Öl- oder Gaswärmeerzeuger mit Regelsystem
EMS plus (nicht geeignet für Wärmepumpen mit
Regelsystem EMS plus)
• RC300 ab Version NF11.08
• Zur Nachrüstung: SM200 ab V3 oder ab Software-
Version NF25.03
• Speicherladesystem Logalux SLP.../3 (nicht für
Logalux LAP)
• Steuerung der Primärkreispumpe
• Steuerung der Sekundärkreispumpe
• Steuerung der Pumpe für die thermische Desinfektion
mit Zeitschaltprogramm
Der Vorwärmspeicher muss einmal am Tag auf 60 °C auf-
geheizt werden. Um die Aufheizung über eine Um-
wälzung gewährleisten zu können, müssen der
Bereitschaftsspeicher in dieser Zeit
die Warmwasserbereitung aktiv sein.
