Funktion

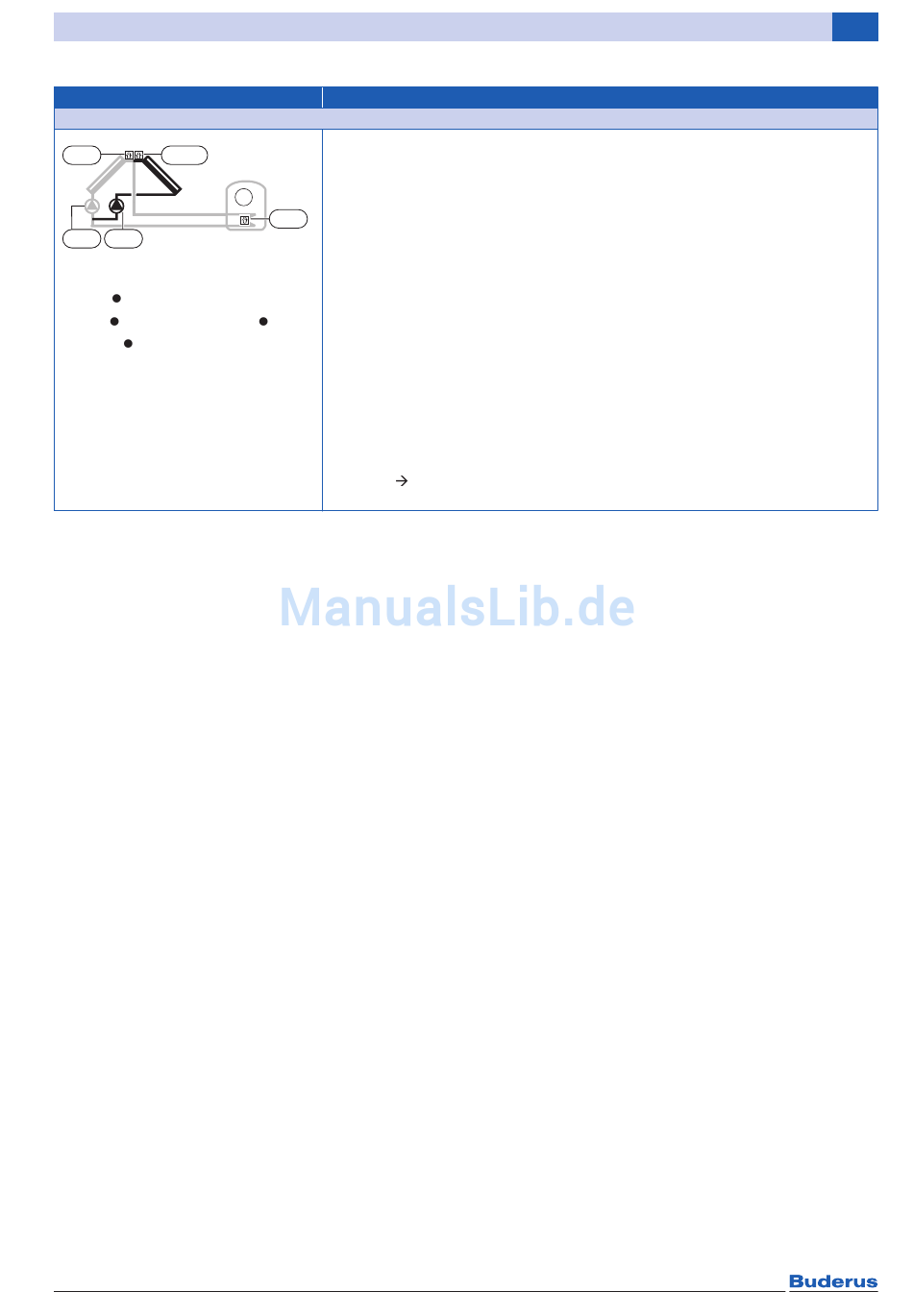

Zweites Kollektorfeld (G)
TS7
TS1
PS1 PS4
• [1] Speicher 1
SM200 SM100 – SM50 –
RC300 RC200 – SC300
HMC300
Anwendungsbeispiel: 1G
Tab. 7 Beschreibung Funktionen
Logamatic EMS plus – 6 720 818 016 (2016/03)
Beschreibung
Zweites Kollektorfeld (z. B. Ost/West- oder Süd/West-Ausrichtung),
Funktion beider Kollektorfelder entsprechend Solarsystem 1, jedoch:
• Wenn die Temperatur am ersten Kollektorfeld (TS1) um die
1
Einschalttemperaturdifferenz höher ist als die Temperatur am Speicher 1
unten, wird die linke Solarpumpe eingeschaltet (PS1).
TS2
• Wenn die Temperatur am zweiten Kollektorfeld um die Einschalt-
6 720 809 132-107.1T
temperaturdifferenz höher ist als die Temperatur am Speicher 1 unten,
wird die rechte Solarpumpe (PS4) eingeschaltet (Ein- und Ausschalten der
zweiten Solarpumpe PS4 in Abhängigkeit der Temperaturfühler TS7 und
TS2).
• Übergangsweise können daher auch beide Kollektorfelder in Betrieb sein.
Wenn es zu einer Stagnation in einem der beiden Kollektorfelder kommt,
sind beide Pumpen gesperrt.
Erforderliches Zubehör:
• Zweite Solarpumpe oder Solarstation; Anschluss an PS4
• Wenn zweite Pumpe elektronisch geregelt ist, dann Anschluss zusätzlich an
OS2 (PWM oder 0...10 V)
• Temperaturfühler zweites Kollektorfeld; Anschluss an TS7
Beispiele
Seite 158 und Kapitel 9.5.3, Seite 161
Anlagenbeispiele Kapitel 9.4.2, Seite 153, Kapitel 9.5.2,
Solarfunktionen 3
