Solarfunktionen

3 Solarfunktionen
Zur Einbindung einer thermischen Solaranlage zur
Trinkwassererwärmung und/oder Heizungs-
unterstützung können im Regelsystem Logamatic EMS
plus wahlweise die Solarmodule SM50, SM100 oder
SM200 verwendet werden (
3.1

Erfassung und Anzeige Solarertrag

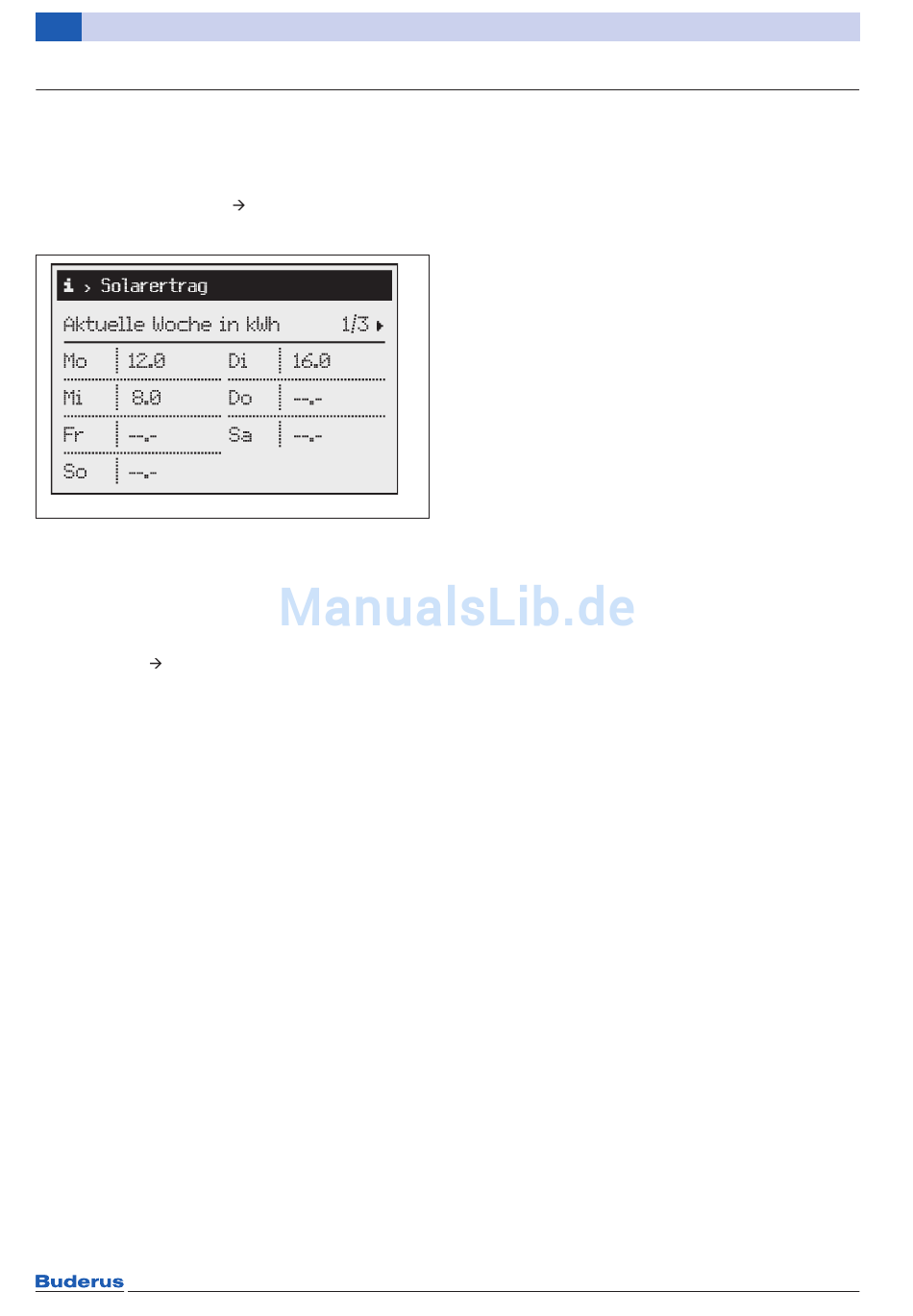

Bild 13 Erfassung und Anzeige Solarertrag
Die Erfassung des solaren Ertrags gibt dem Anlagen-
betreiber die Möglichkeit, die korrekte Funktion seiner
Solaranlage zu überprüfen und Störungen zu erkennen.
Um die Nachladeoptimierung für die Warmwasser-
bereitung oder Solareinfluss auf die Heizkurve zu
realisieren, ist die Erfassung des solaren Ertrags eine
Voraussetzung ( Kapitel 3.2, Seite 31). Die Erfassung
des solaren Ertrags gewährleistet eine optimale
Reduzierung des Nachheizens über den Kessel bei voller
Warmwasserverfügbarkeit und/oder vollem Heiz-
komfort. Um Funktion und Ertrag der Solaranlage über-
prüfen zu können und die Einsparung durch die
Solaranlage zu verdeutlichen, erhält der Betreiber außer-
dem stündlich die Ertragsinformationen des aktuellen
Tags sowie der beiden letzten Wochen tageweise in der
Bedieneinheit angezeigt. Mit einem Smartphone kann
über das Gateway web KM200 der Solarertrag laufend
aktuell visualisiert werden.
Zur Ertragserfassung:
• Der Regler kann auf Basis der Daten für Kollektor- und
Speichertemperaturen sowie der Laufzeit und
Leistung der Solarpumpe rechnerisch den solaren
Ertrag in kWh ermitteln. Dazu erforderlich ist die
Eingabe von Parametern für Brutto-Kollektorfläche,
Kollektortyp, Klimazone, minimale Warmwasser-
temperatur und (falls gewünscht) Solareinfluss auf
die Heizkurve. Für diese Art der rechnerischen Ermitt-
lung ist keine zusätzliche Messtechnik wie Volumen-
strommesser oder zusätzliche Temperaturfühler
erforderlich.
Durch die Messung der Temperaturdifferenz zwischen
Kollektor und Speicher und unter Einbeziehung des
Drehzahlsignals der Solarpumpe wird ein Solarertrag
abgeschätzt. Dabei wird mit Hilfe der einzugebenden
Parameter ein typischer maximaler stündlicher Solar-
ertrag bestimmt. Dieser maximale stündliche Solar-
ertrag ist unabhängig von der Ausrichtung der
Kollektoren, da im Laufe des Jahrs eine Stunde geben
30
Tabelle 28, Seite 97).
6 720 818 016-17.1T
wird, bei der der Kollektor seine optimalen Einfalls-
bedingungen erfährt.
Durch eine Lernfunktion wird die installierte Anlage nun
im Laufe des Betriebs einjustiert, indem der errechnete,
stündliche maximale Ertrag mit dem typischen
maximalen Ertrag verglichen wird.
Im Auslieferungszustand sind Werte für die Ertrags-
abschätzung voreingestellt. Somit errechnet der Regler
bereits unmittelbar nach Installation Ertragswerte. Bei
der Grundeinstellung sind konservative Annahmen
getroffen worden.
In den folgenden 30 Tagen lernt der Regler die Anlage
kennen. Nach 30 Tagen geht dann die Solaroptimierung
in Betrieb.
