5
Bedieneinheiten
Die Bedieneinheit SC300 kann zum Monitoring sowie zur
Parametrierung folgender Funktionen verwendet
werden:
• Warmwassertemperatur
• Zirkulations-Zeitprogramm
• Vorwärm-Frischwasserstation
• Tägliche Aufheizung
• Warmhaltefunktion
• Rücklaufsensible Einspeisung
• Kaskade
• Störmeldeausgang 230 V

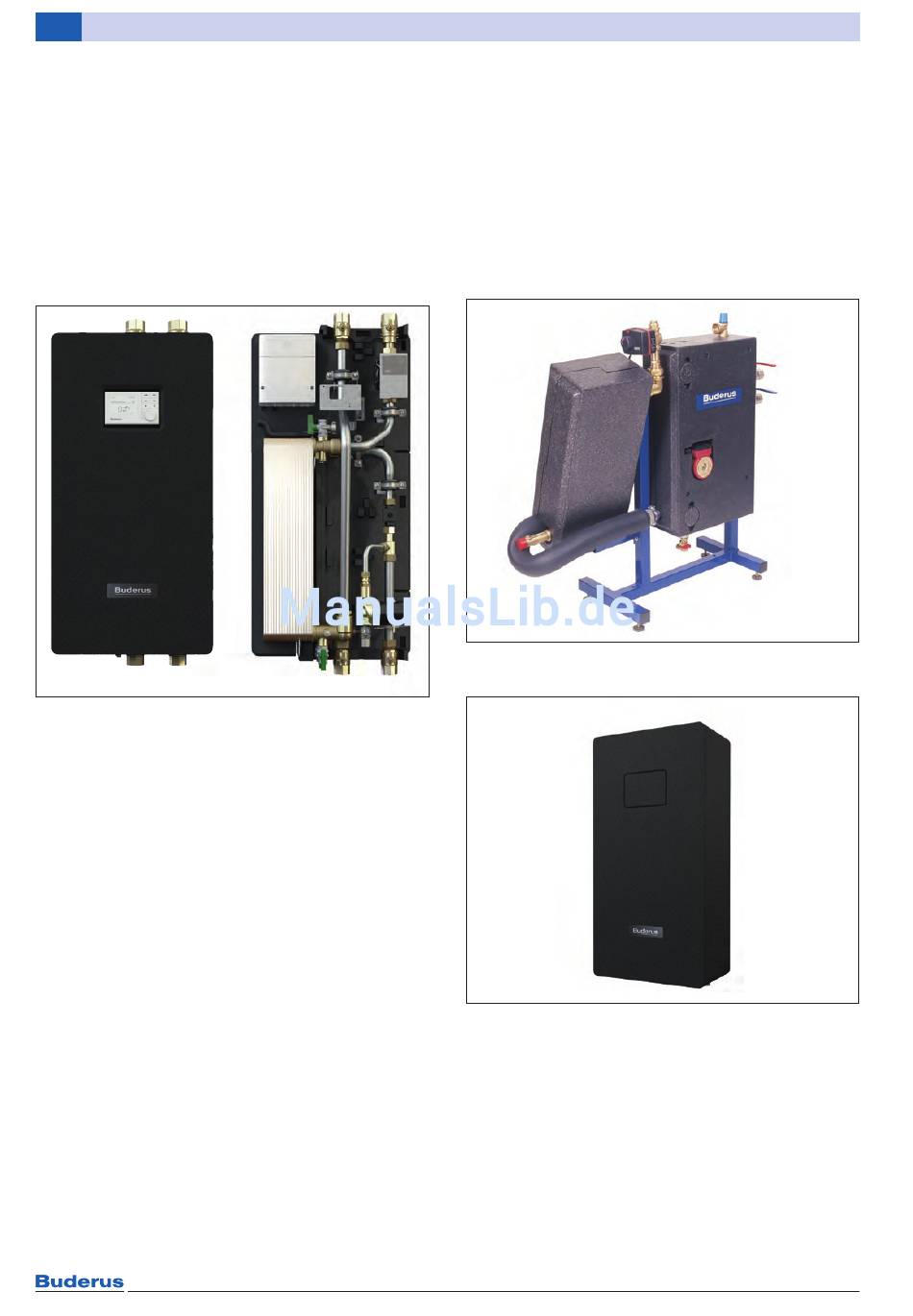

Bild 64 Frischwasserstation Logalux FS/3 mit Bedien-
einheit Logamatic SC300
88
5.7.3
Die solare Beladestation SBP35/3 ... 220/3 kann wahl-
weise autark mit SC300 oder im System mit RC300 be-
trieben werden. Auch dafür muss ein Solarmodul SM200
in die Station integriert werden.
Außerdem ist eine Pufferumladung (SAT-VWS) möglich.
Hierbeit wird die Pufferumladestation Logalux SLP/3
angesteuert, um die solare Wärme aus einem Puffer-
speicher in einen Vorwärm-Warmwasserspeicher umzu-
laden.
Bild 65 Pufferumladestation Logasol PES und Puffer-
6 720 818 016-32.1T
Bild 66 Speicherladesystem Logalux SLP1/3...SLP2/3
SC300 als Regler für eine Pufferumladung mit
SLP1/3 ... SLP5/3 (SAT-VWS, alt: PES)
umladestation Logalux SLP/3
Logamatic EMS plus – 6 720 818 016 (2016/03)
6 720 818 016-33.1T
6 720 818
6 720 818 016-34.1T
