3 Solarfunktionen
3.8 Überspannungsschutz für Kollektortemperturfühler
Der Kollektortemperaturfühler im Führungskollektor
kann wegen seiner exponierten Lage auf dem Dach
während eines Gewitters Überspannungen auffangen.
Diese Überspannungen können den Temperaturfühler
zerstören.
Der Überspannungsschutz ist kein Blitzableiter. Er ist für
den Fall konzipiert, dass ein Blitz im weiteren Umfeld der
Solaranlage einschlägt und dabei Überspannungen
erzeugt. Schutzdioden begrenzen diese Überspannun-
gen auf einen für die Regelung unschädlichen Wert.
▶ Anschlussdose im Bereich der Kabellänge des
Kollektortemperaturfühlers FSK vorsehen.
TS1
V
Logasol
KS...
V

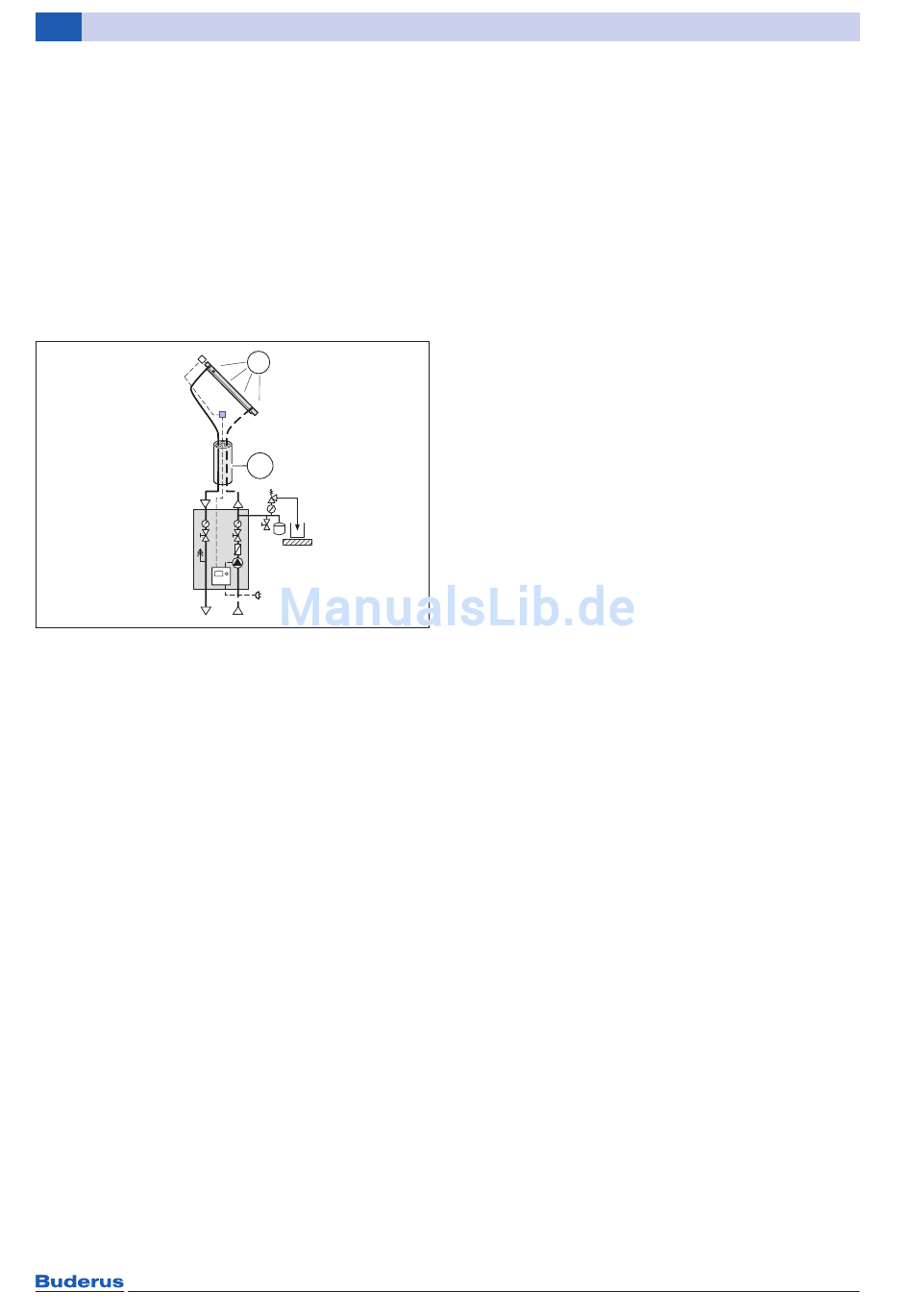

Bild 14 Überspannungsschutz für die Regelung
(Installationsbeispiel)
TS1 Kollektortemperaturfühler
(Lieferumfang der Regelung)
KS... Solarstation Logasol KS0105 mit integ-
rierter Solarregelung SC...
AG Ausdehnungsgefäß
R Rücklauf
SP1 Überspannungsschutz
V Vorlauf
SKN, SKS, SKT Kollektortyp
46
SP1
SKN
SKS
SKT
1
R
MAG
230 V
50 Hz
R
6 720 818016-58.1T
Logamatic EMS plus – 6 720 818 016 (2016/03)
