• Favoritentaste für direkten Zugang zu häufig
genutzten Funktionen
• Betriebsstundenzähler integriert
Systemvoraussetzung
• Wärmeerzeuger Gas/Öl, kompatibel zu Regelsystem
EMS plus
Montage
• Steckplatz RC300 am Gas-/Öl-Wärmeerzeuger
oder
• Montage im Wohnraum über mitgelieferten Wand-
halter und EMS-BUS-System im Wohnraum (2-Draht-
BUS, vertauschungssicher)
• Automatische Erkennung des Installationsorts der
Bedieneinheit (Raum oder Kessel)
Lieferumfang
B
U
S
1 2

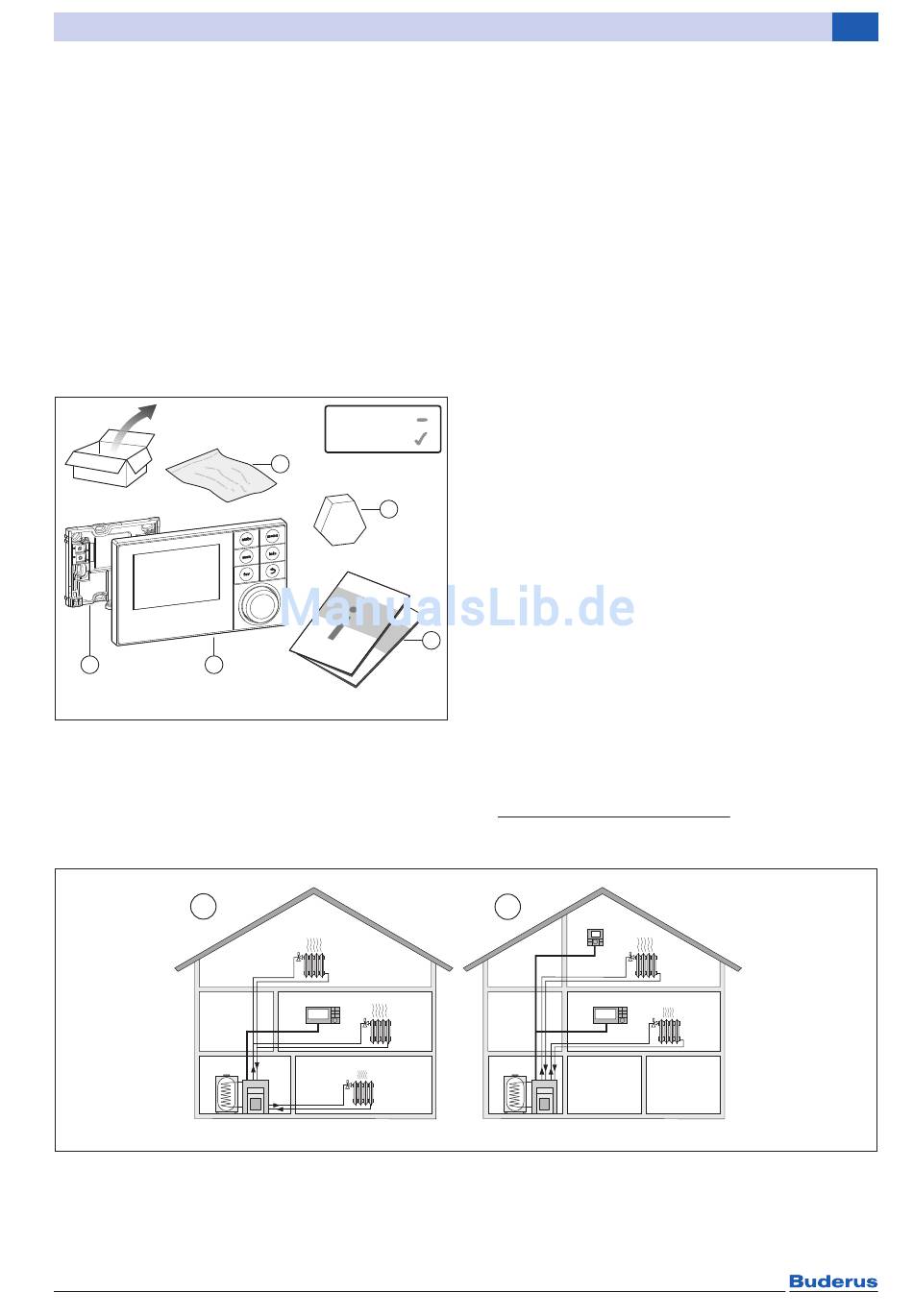

Bild 49 Lieferumfang
[1] Sockel für Wandinstallation
[2] Bedieneinheit
[3] Installationsmaterial (Schrauben, Dübel,
Anschlussklemme EMS-BUS)
[4] Außentemperaturfühler
[5] Technische Dokumentation
1
Bild 50 Beispiele für Heizungsanlagen mit 1 oder 2 Heizkreisen
Logamatic EMS plus – 6 720 818 016 (2016/03)
EMS
EMS plus
3
4
5
6 720 818 016-21.1T
HK 1
RC300
HK 1
HK 2
Optionales Zubehör
• Bedieneinheit RC200 (drahtgebunden oder funk-
basiert) als Fernbedienung im Wohnraum bei
Installation des RC300 am Wärmeerzeuger
• Bedieneinheit RC100 als separater Raumtemperatur-
fühler und zur Einstellung eines temporären Raum-
temperatur-Sollwerts (wenn RC300 am
Wärmeerzeuger installiert ist)
• Funk-Set T1RF alternativ einsetzbar (Außen-
temperaturfühler funkbasiert)
• Funk-Set RC200RF alternativ einsetzbar (RC200 funk-
basiert)
• Internet-Schnittstelle web KM200 als Smartphone-
Bedienung oder Schnittstelle zu SmartHome-
Systemen sowie Buderus Control Center Connect
(PRO)
• Internet-Schnittstelle web KM300 als Verbindung zu
PC-Software Eco-Soft
• Service Key oder Smart Service Key als Diagnose-
schnittstelle vor Ort
• Schnittstelle KNX10 als Verbindung zur KNX-Haus-
automation
• Mischermodule MM50/MM100
• Solarmodule SM50/SM100/SM200 (SM200 wahl-
weise als Solarmodul oder zur Regelung als Speicher-
ladesystem)
• Kaskadenmodul MC400
• Kesselmodule BRM10, PM10
1) 1)
VM10 , GM10 , DM10, ASM10
1) Nicht bei MC100 (BUS-Schnittstelle EMS plus)
