Buderus Logamatic EMS plus Planungsunterlage Seite 51

1 2 3 4
15 14 13

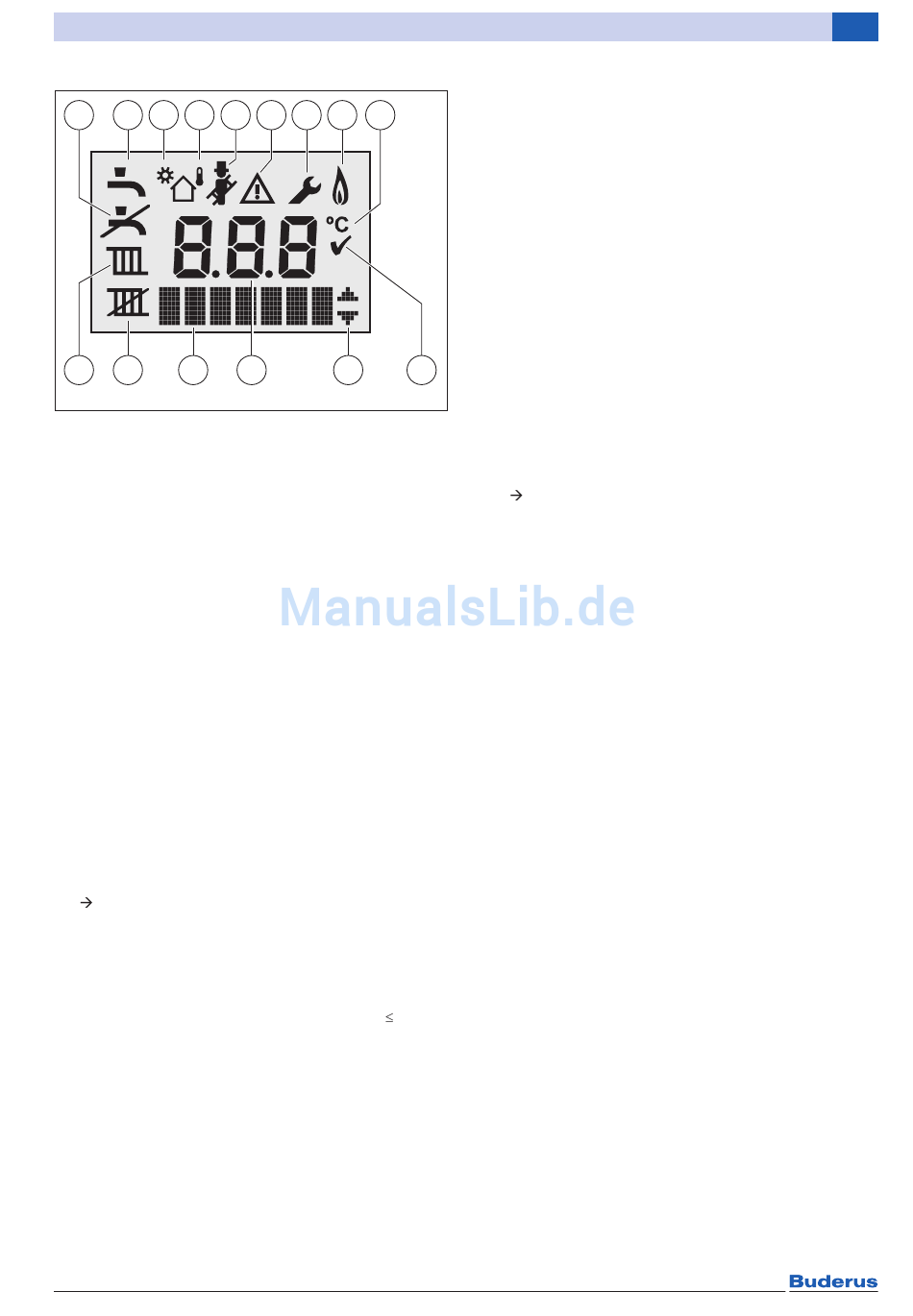

Bild 22 Displayanzeige des Basiscontrollers
Logamatic BC25
[1] Kein Warmwasserbetrieb
[2] Warmwasserbetrieb
[3] Solarbetrieb
[4] Außentemperaturgeführter Betrieb
(Regelsystem mit Außentemperaturfühler)
[5] Schornsteinfegerbetrieb
[6] Störung (in Kombination mit Taste 7: Wartungs-
betrieb)
[7] Servicebetrieb (in Kombination mit Taste 6:
Wartungsbetrieb)
[8] Brennerbetrieb
[9] Temperatureinheit °C
[10] Speichern erfolgreich
[11] Anzeige weiterer Untermenüs/Service-Funktionen,
blättern mit Taste + und Taste – möglich
[12] Alphanumerische Anzeige (z. B. Temperatur)
[13] Textzeile
[14] Kein Heizbetrieb
[15] Heizbetrieb
• Mikroprozessorgesteuerte digitale Überwachung und
Steuerung aller elektronischen Bauteile des Geräts
über integrierten Brennerautomaten
• Ein- und Ausschalten des Kessels und aller ange-
schlossenen Module über eine Ein/Aus-Schalter
( Bild 21, [10], Seite 50)
• Ein- und Ausschalten des Heizbetriebs
• Einstellen der maximalen Kesselvorlauftemperatur für
den Heizbetrieb (zwischen 30 °C und 82 °C)
• Ein- und Ausschalten des Warmwasserbetriebs sowie
der Zirkulation
• Einstellen der Warmwasser-Solltemperatur (
• Thermische Desinfektion entweder über Bedien-
einheit RC300 gesteuert (zyklisch selbstständiger
Start) oder über Basiscontroller BC25 gesteuert
(manueller Start der Funktion)
• Warmwasser-Temperatureinstellung (Geräte mit
Warmwasserspeicher)
– Warmwasserbetrieb:
Wenn die Temperatur im Warmwasserspeicher um
mehr als 5 K ( °C) unter die eingestellte Temperatur
sinkt, wird der Warmwasserspeicher wieder bis zur
Logamatic EMS plus – 6 720 818 016 (2016/03)
5 6 7 8 9
12 11
6 720 619 605-12.1O
60 °C)
Basiscontroller der EMS-Wärmeerzeuger
eingestellten Temperatur aufgeheizt. Danach geht
das Gerät in den Heizbetrieb.
– eco-Betrieb:
Wenn die Temperatur im Warmwasserspeicher um
mehr als 10 K ( °C) unter die eingestellte
Temperatur sinkt, wird der Warmwasserspeicher
wieder bis zur eingestellten Temperatur aufge-
heizt. Danach geht das Gerät in den Heizbetrieb.
• Warmwasser-Temperatureinstellung GB172-24 K
(Gerät mit integriertem Durchlauferhitzer)
– Warmwasserbetrieb:
Das Gerät wird auf der eingestellten Temperatur
gehalten. Bei der Warmwasserentnahme entsteht
dadurch nur eine kurze Wartezeit. Auch wenn kein
Warmwasser entnommen wird, schaltet das Gerät
ein.
10
– eco-Betrieb:
Erst, wenn warmes Wasser entnommen wird,
erfolgt eine Aufheizung auf die eingestellte
Temperatur erfolgt erst.
• Zirkulationspumpe
• Taste Umschaltung „Sommer-/Winterbetrieb"
( Bild 21, [12], Seite 50)
• Frostschutz
• Handbetrieb
• Um in regelmäßigen Abständen die Heizungspumpe
und das 3-Wege-Ventil kurz einzuschalten, erfolgt
nach jeder Pumpenabschaltung eine Zeitmessung,
(Pumpenkick).
• Wenn eine hydraulische Weiche erforderlich ist, kann
der Weichenfühler wahlweise am Kessel (BC25) oder
über ein Modul MM50/MM100 installiert werden.
Wenn der Weichenfühler nicht am Kessel
angeschlossen werden kann oder aufgrund baulicher
Nähe einfacher am Modul angeschlossen werden
kann, muss die Variante mit zusätzlichem MM50/
MM100 angewendet werden.
• Mit dem Entlüftungsprogramm kann nach Wartungen
die Entlüftungsfunktion eingeschaltet werden.
• Das Siphonfüllprogramm stellt sicher, dass der
Kondensatsiphon nach der Installation oder nach
längerem Stillstand des Geräts gefüllt wird.
• Anzeige aktueller Soll- und Istwerte des Kessels
(Monitorfunktion)
• Relaistest Kessel
• Schornsteinfegerfunktion (Abgastest)
• Verzögerung des Heizbetriebs zur Warmwasser-
bereitung (Solarmodus, bei GB172-24 K)
• Einstellen der Warmwasser-Solltemperatur
• Warmwasservorrang
• Wartungsintervall (nach Monaten einstellbar)
• Erweiterbar mit Internet-Gateway web KM200,
web KM300, KNX10-Schnittstelle und
Control Center Connect(PRO)
