VERDRAHTUNG: Fehlerausgänge
Die 1243
GEN
zur Anzeige von Diagnoseinformationen auf einem Anzeigeinstrument verwendet werden
können. Diese Ausgänge sind minus-schaltend und können Anzeige-LEDs oder jede
andere Last ansteuern, deren Stromaufnahme kleiner als 10 mA ist. Da die Ausgänge zur
Ansteuerung von Anzeige-LEDs dienen, ist jeder Ausgang mit einem Vorwiderstand
versehen, so dass diese Ausgänge nicht zu B-durchschalten. Die Verdrahtung ist in Abb.
11 dargestellt.
Die Fehlerausgänge 1 und 2 können Fehlerinformationen auf zwei verschiedene
Arten anzeigen, als Fehlercode oder als Fehlerklasse (siehe Kapitel 3, Seite 51).
Alternativ kann Pin 2 zur Erkennung eines Pumpeneingangssignals (siehe Parameter
Pumpenzähler, Kapitel 3, Seite 48) verwendet werden. Pin 3 kann als Schnittstelle zu
einem externen Hilfsschaltkreis dienen (siehe Parameter BDI-Inhibitschaltung, Kapitel 3,
Seite 51).
16
15
8
Pin 3
Pin 2

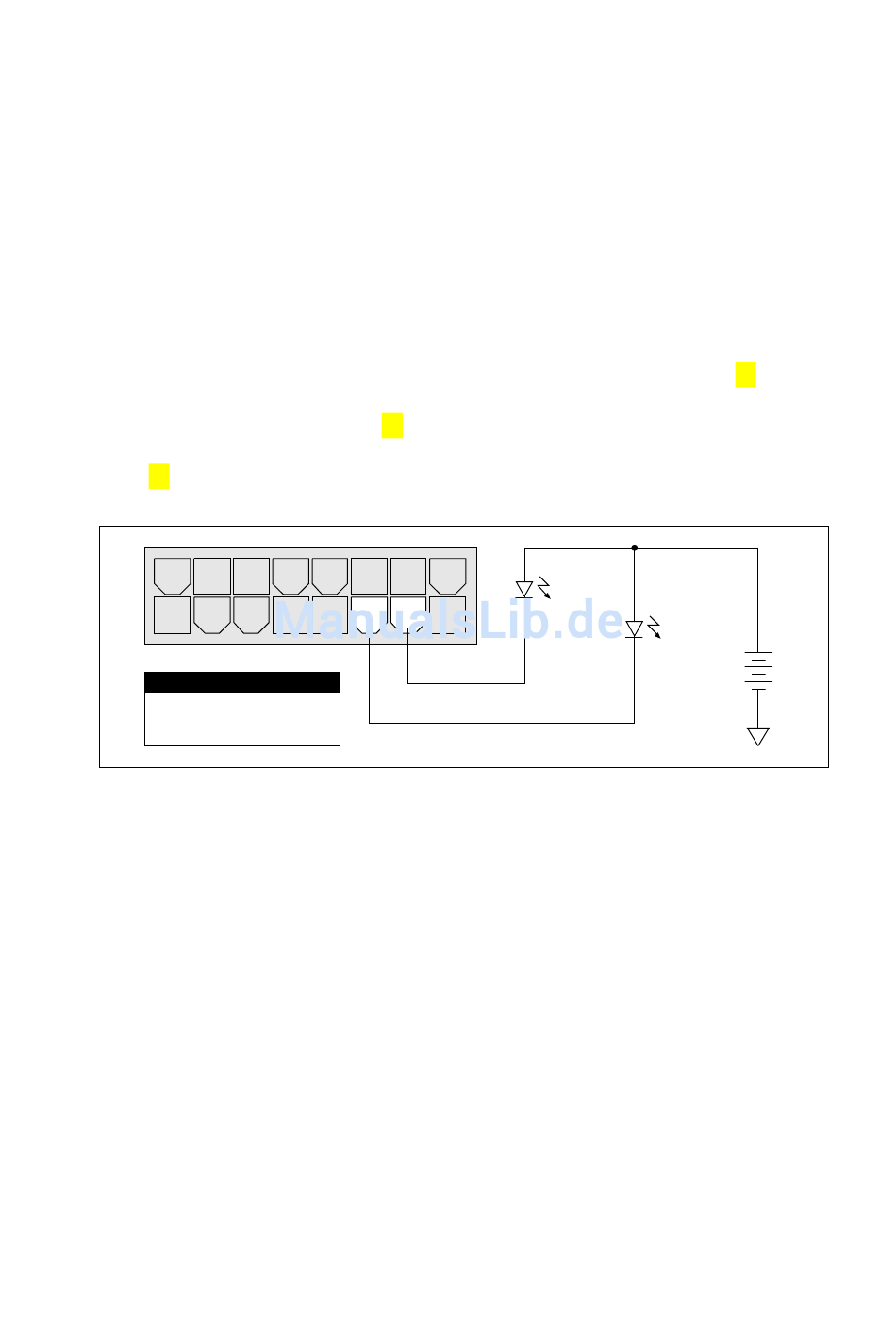

Abb. 11: Verdrahtung der Fehlerausgänge

VERDRAHTUNG: Spyglass-Anzeige

Die Curtis 840 Spyglass-Anzeige verfügt über eine 8 Zeichen umfassende LCD-Anzeige,
die Betriebsstundenzähler, BDI und Fehlermeldungen anzeigt. Je nach Modell sind zudem
entweder drei oder sechs Anzeige-LEDs auf der Vorderseite des Geräts angebracht.
Weitere Informationen über die Spyglass-Anzeigen finden Sie in Kapitel 7 (Diagnose und
Fehlerbehebung).
Der passende 8-polige Gegenstecker ist ein Molex 39-01-2085 mit Kontaktstiften
39-00-0039 (18–24 AWG).

VERDRAHTUNG: Not-Umkehr

Um die Not-Umkehrfunktion zu implementieren, muss Pin 13 (der Not-Umkehreingang)
an die Batteriespannung angelegt werden (siehe Standardverdrahtung, Abb. 3).
Die Steuerung liefert das maximale Bremsmoment, wenn der Not-Umkehrschalter
_____________________________________________________________________________________________
Curtis PMC 1243
2 Impulssteuerung verfügt über zwei Fehlerausgänge (Pin 2 und Pin 3), die
