Vorkehrungen für die Durchführung von Messungen
Unfälle durch elektrische Schläge und Kurzschlüsse vermeiden
•
Legen Sie keine Spannungen über 33 V AC eff. bzw. 60 V DC zwischen den Analogeingängen und
dem Gerät (GND-Anschluss) bzw. zwischen den einzelnen analogen Kanälen an.
Legen Sie keine Spannungen über 33 V AC eff. bzw. 60 V DC zwischen den Analogeingängen an
(zwischen den + und – Klemmen).
Legen Sie keine HF-Signale an.
Vorwärmen
•
Der GL800 muss sich in eingeschaltetem Zustand für ca. 30 Minuten aufwärmen, um sicherzustellen,
dass im Betrieb die Leistungsangaben der technischen Daten erreicht werden.
Nicht verwendete Kanäle
•

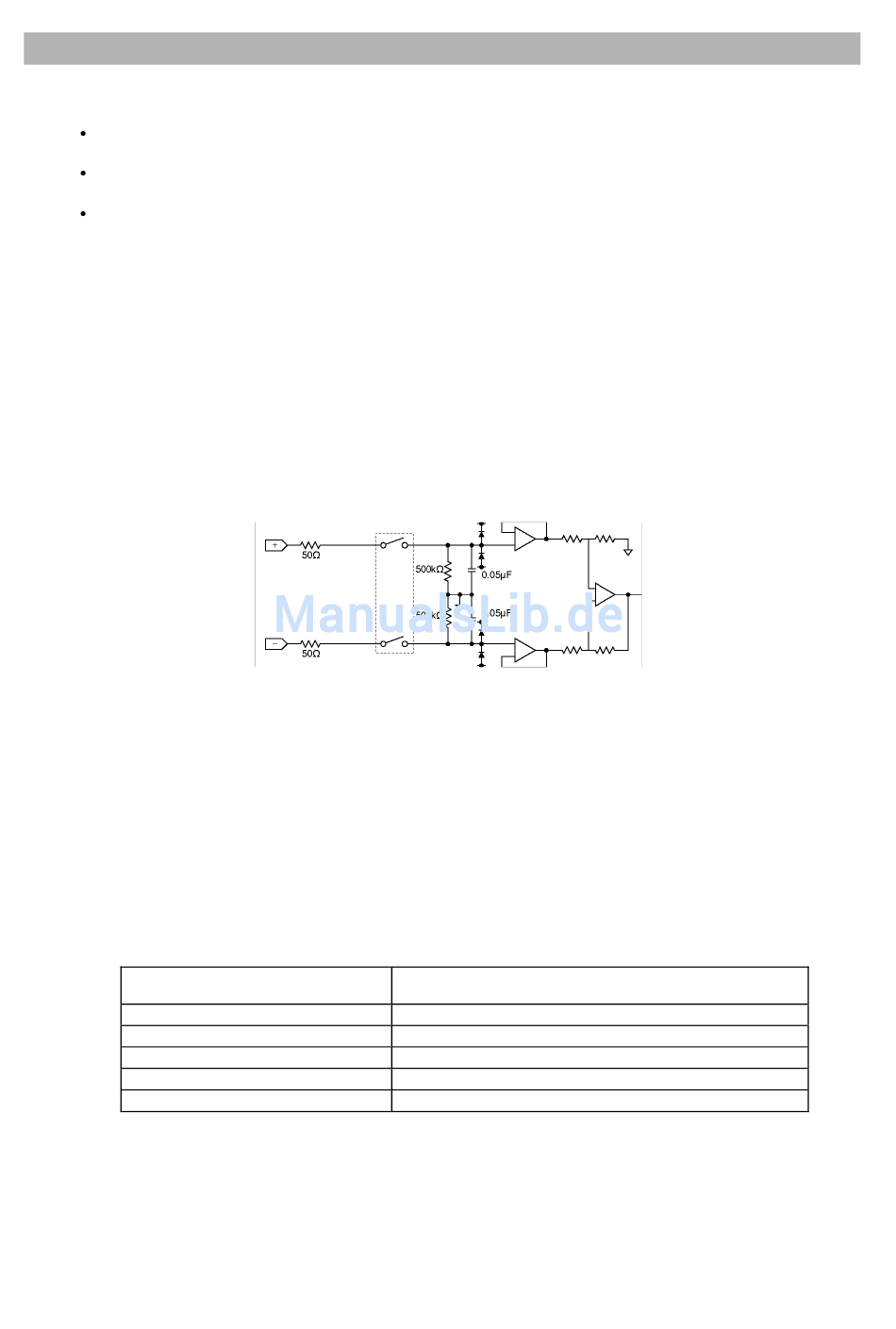

Die Analogeingangsschaltung ist mit Kondensatoren ausgestattet, um die Fähigkeit zur Rausch-
minderung zu erhöhen.
Bei nicht belegter Eingangsklemme oder wenn kein Messsignal auf dem Messeingang anliegt, kann die
Kanalanzeige durch die Signale von anderen Kanälen beeinträchtigt werden. Schalten Sie in diesem
Fall die Eingangseinstellung auf „Off" oder schließen Sie den betreffenden Eingang (+/–) kurz.
Wenn die Signaleinspeisung ordnungsgemäß erfolgt, werden die Messergebnisse nicht von anderen
Kanälen beeinträchtigt.
Maßnahmen gegen Störungen
•
Wenn die Messwerte aufgrund von übermäßigen Störungen schwanken, können Sie folgende
Gegenmaßnahmen treffen.
(Der Erfolg richtet sich nach der Art der Störung.)
Beispiel 1: Verbinden Sie den GND-Anschluss des GL800 mit Erd-/Massepotential.
Beispiel 2: Verbinden Sie den GND-Anschluss des GL800 mit dem Erd-/Masseanschluss des
Messobjektes.
Beispiel 3: Verwenden Sie den GL800 im Akkubetrieb (B-517).
Beispiel 4: Wählen Sie für den Filter im Einstellmenü AMP eine andere Einstellung als „OFF".
Beispiel 5: Stellen Sie die Abtastrate zur Aktivierung des Digitalfilters des GL800 ein (siehe folgende
Tabelle).
Anzahl Messkanäle*
10 Kanäle oder weniger
11 bis 20 Kanäle
21 bis 50 Kanäle
51 bis 100 Kanäle
101 bis 200 Kanäle
* "Anzahl der Messkanäle" entspricht der Anzahl der Kanäle, deren Eingangseinstellungen
NICHT auf „OFF" gesetzt sind.
4
Kanalschaltrelais
Abtastrate für die Aktivierung des Digitalfilters
500 ms oder darüber
1 s oder darüber
2 s oder darüber
5 s oder darüber
10 s oder darüber
