Prüfung und Vorbereitung
2.11 Vorkehrungen für die Durchführung von Messungen
Lesen Sie die folgenden Hinweise und halten Sie sich genau an die Anweisungen, um einen elektrischen Schlag
oder einen Kurzschluss zu verhindern.
GEFAHR
• Legen Sie keine Spannungen über 30 V AC eff. bzw. 60 V DC an einen der Analogeingänge oder zwischen
Analogeingangsstufe und Gerät an.
• Achten Sie darauf, ausschließlich das als Standardzubehör mitgelieferte Netzteil zu verwenden. Der Nennbereich
der Spannungsversorgung für das Netzteil ist 100 bis 240 V AC, die Nennfrequenz ist 50/60 Hz. Arbeiten Sie niemals
mit anderen Spannungen.

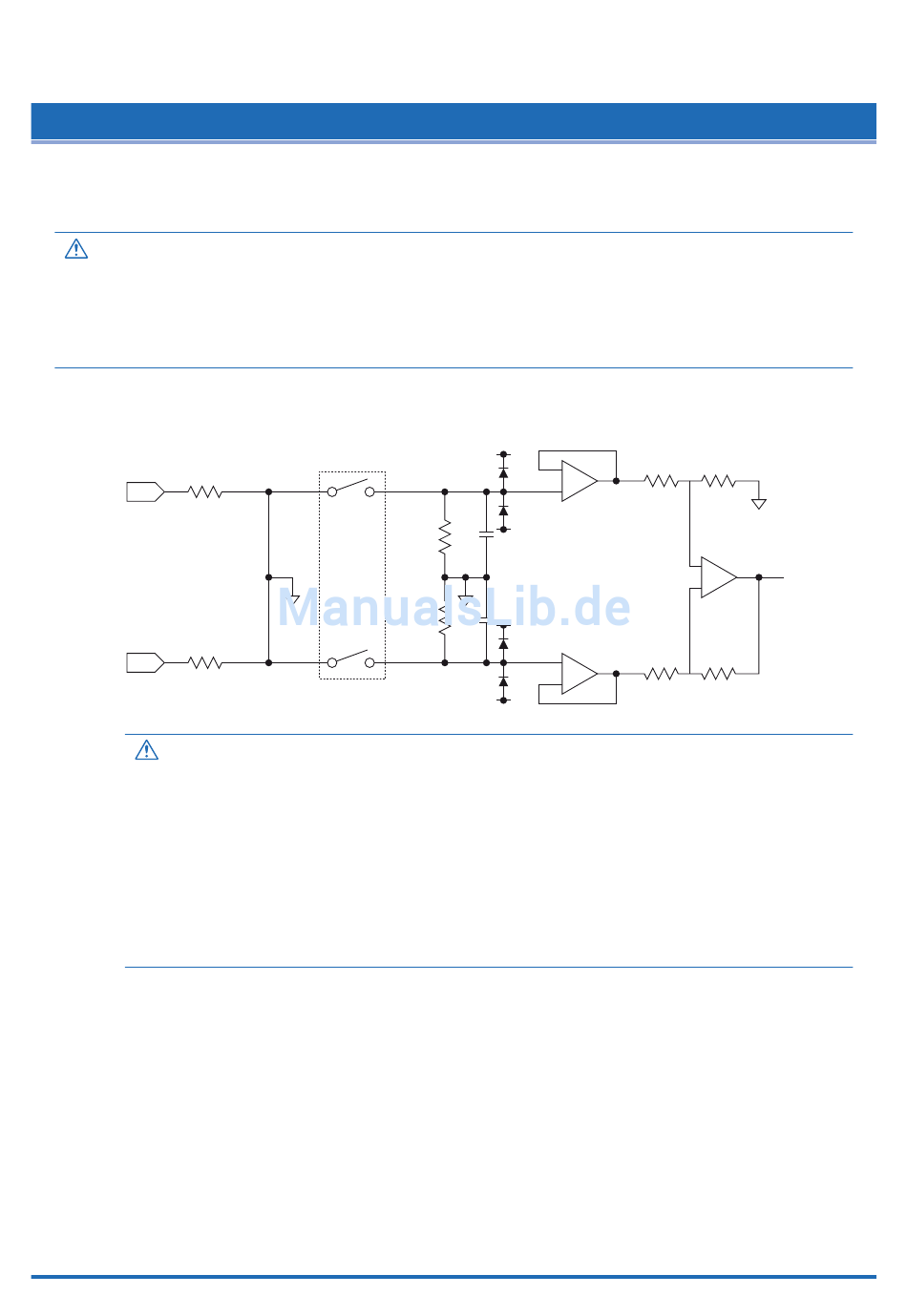

Schaltbild der Eingangsschaltung für den Analogeingang (Spannung, Thermoelemente)
+
–
ACHTUNG
Die Eingangsschaltung ist mit Kondensatoren ausgestattet, um die Fähigkeit zur Rauschminderung zu
erhöhen. Wenn die Eingänge nach der Spannungsmessung getrennt wurden, verbleibt eine gewisse
elektrische Ladung. Schließen Sie vor Beginn einer weiteren Messung die (+)- und (–)-Klemmen kurz,
um die Entladung zu ermöglichen.
Der GL200 arbeitet mit einem Abtastsystem.
Im offenen Zustand, in dem kein Signaleingang in die Eingangsanschlüsse erfolgt, können die Mess-
ergebnisse durch die Signale von anderen Kanälen beeinträchtigt werden.
Schalten Sie in diesem Fall die Eingangseinstellung auf AUS oder schließen Sie den betreffenden
Eingang (+/–) kurz.
Wenn die Signaleinspeisung ordnungsgemäß erfolgt, werden die Messergebnisse nicht von anderen
Kanälen beeinträchtigt.
2-14
50Ω
50Ω
Kanalschaltrelais
500kΩ
0,05μF
0,05μF
500kΩ
