Logikbausteine

11.8 Nullspannungssichere Elemente

11.8

Nullspannungssichere Elemente

Beschreibung
Nullspannungssichere Elemente verhalten sich wie Signalanpassungen. Die
Ausgangssignale bleiben aber nach Ausfall der Versorgungsspannung erhalten.
Die Signalanpassung liefert bei anstehendem Eingangssignal ein Ausgangssignal
entsprechend dem gewählten Signalanpassungstyp:
● Nicht invertierend
● Invertierend
● Flanke steigend mit Speicherung
● Flanke fallend mit Speicherung.
Das Ausgangsverhalten können Sie einstellen.
Das nullspannungssichere Element besteht aus:
● zwei Steckern (Eingang und Reset)
● einer Logik
● einer Buchse.
Insgesamt stehen zur 4 nullspannungssichere Elemente 1 bis 4 beim Grundgerät
SIMOCODE pro V PN zur Verfügung.
Schema

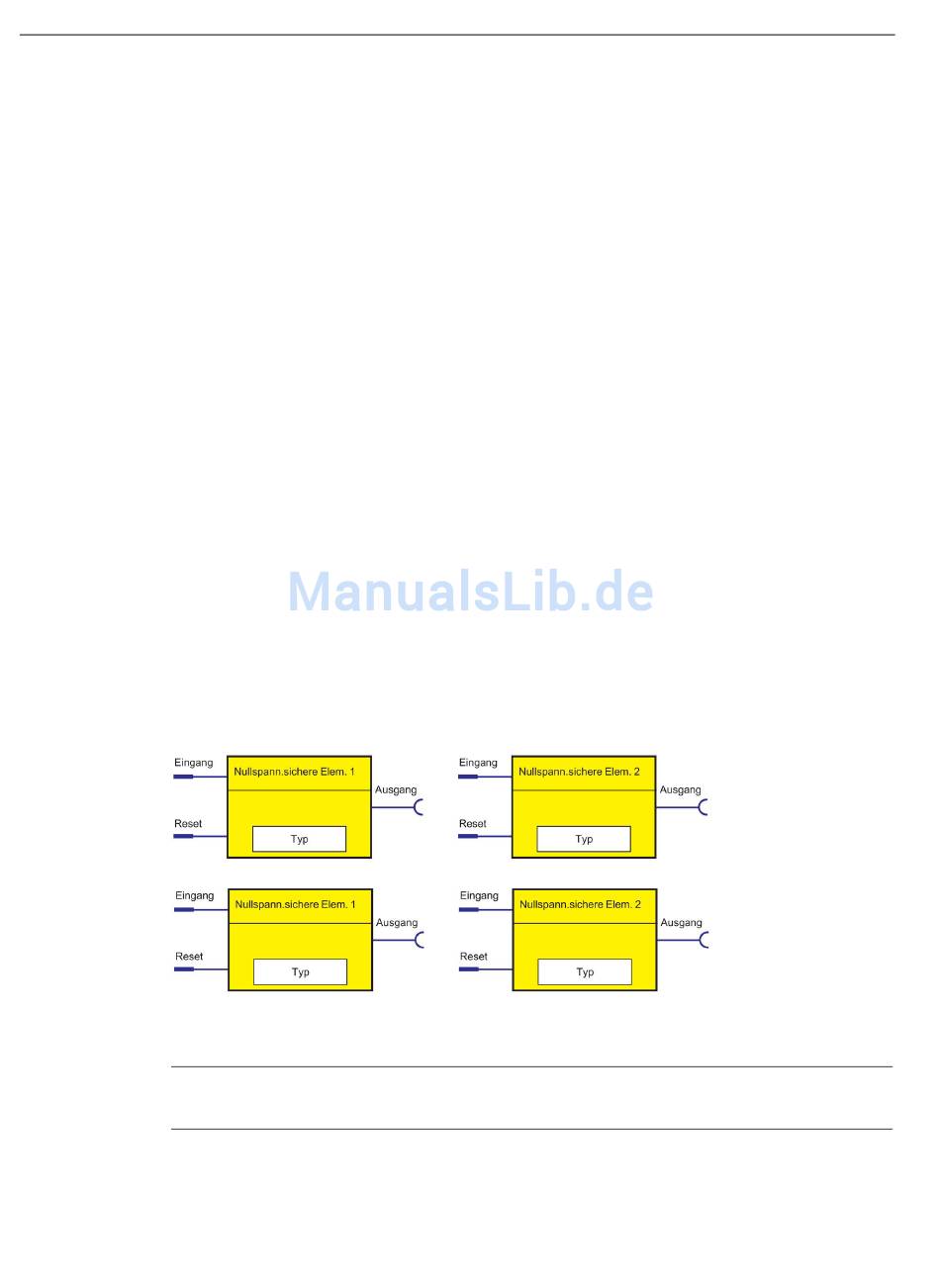

Folgendes Schema zeigt die Logikbausteine "Nullspannungssichere Elemente":
Bild 11-13
Hinweis
Bei anstehendem Reset ist der Ausgang immer 0.
358
Logikbausteine "Nullspannungssichere Elemente"
