4. Z
UBEHÖR
4.1. Zubehörteile, die mit der Inneneinheit geliefert
werden

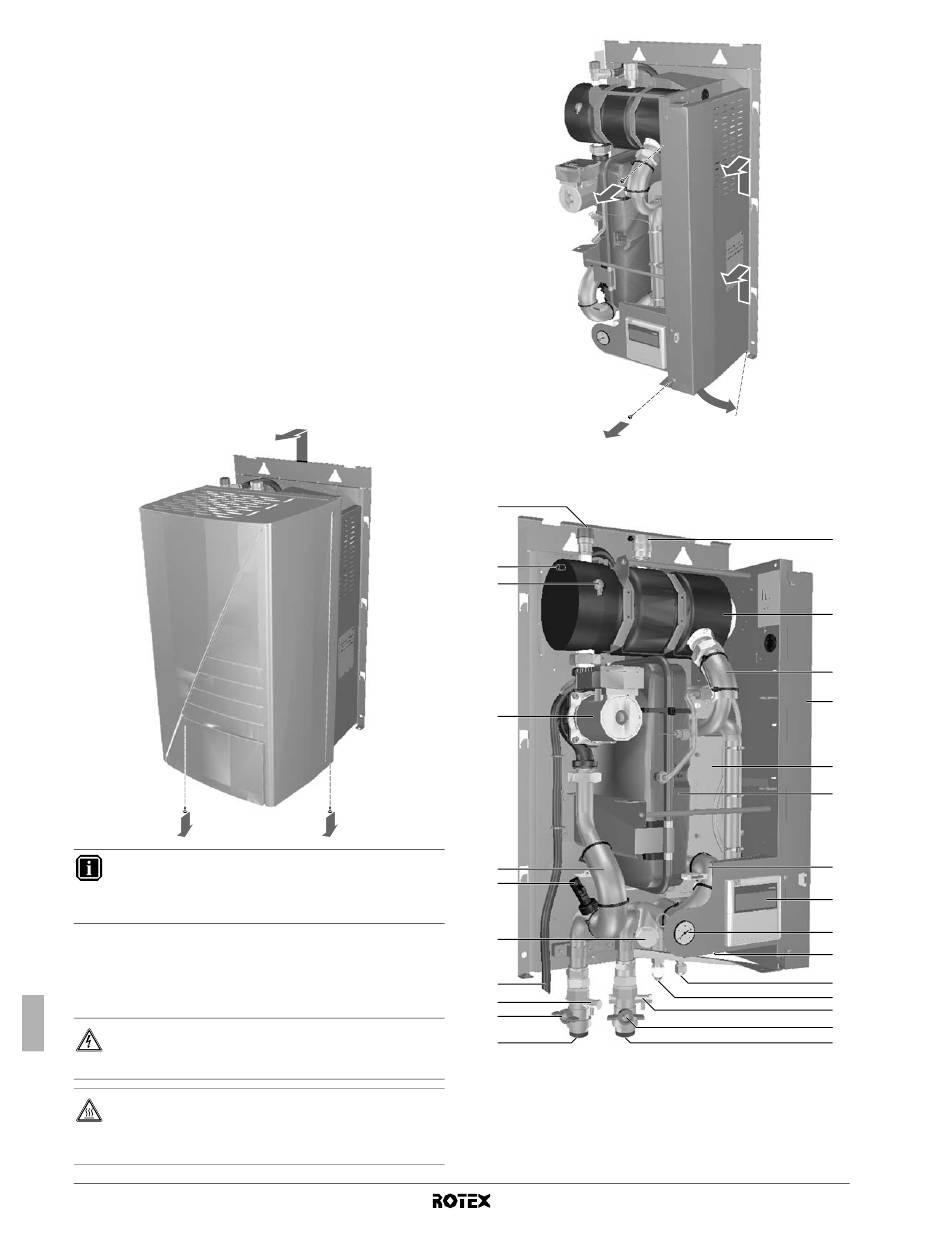

Siehe Abbildung 1
1 Installationsanleitung
2 Betriebsanleitung
3 Absperrventil
4 Schaltplan-Aufkleber (Innenseite der Abdeckung von der
Inneneinheit)
5 Befestigungsschraube für die Abdeckung der Inneneinheit
6 Thermistor + Anschlusskabel (12 m)
5. D I
IE NNENEINHEIT IM
5.1. Öffnen der Inneneinheit
■
Durch die vordere Klappe der Inneneinheit-Abdeckung haben
Sie Zugriff auf das Manometer und die Bedienelemente.
■
Die Abdeckung der Inneneinheit kann durch Lösen der
2 unteren Schrauben und Losmachen der Abdeckung entfernt
werden.
INFORMATION
Achten Sie darauf, bei Montage der Abdeckung die
Abdeckung mit den Schrauben zu befestigen (die
Schrauben werden als Zubehör geliefert).
■
Um Zugang zu den Komponenten des Schaltkastens zu
erhalten – z.B. um die bauseitige Verkabelung anzuschließen –
kann das Bedienfeld des Schaltkastens entfernt werden. Dazu
vorne die Schrauben lösen und dann das Bedienfeld des
Schaltkastens abheben.
GEFAHR: STROMSCHLAG
Siehe "2. Allgemeine
Seite 2.
GEFAHR: KONTAKT MIT ROHREN UND INTERNEN
BAUTEILEN VERMEIDEN.
Siehe "2. Allgemeine
Seite 2.
