Aufstellung und Installation

WARNUNG
Unsachgemäß aufgestellte und installierte Kälteanlagen (Wärmepumpen), Klimaanlagen und Heizgeräte können Leben
und Gesundheit von Personen gefährden und in ihrer Funktion beeinträchtigt sein.
Arbeiten an der ROTEX HPSU compact (wie z. B. Aufstellung, Instandsetzung, Anschluss und erste Inbetriebnahme)
nur durch Personen, die autorisiert sind und zu der jeweiligen Tätigkeit eine befähigende technische oder handwerk-
liche Ausbildung erfolgreich absolviert, sowie an einer von der jeweils zuständigen Behörde anerkannten Fortbil-
dungsveranstaltung teilgenommen haben. Hierzu zählen insbesondere Heizungsfachkräfte, Elektrofachkräfte und
Kälte-Klima-Fachkräfte, die aufgrund Ihrer fachlichen Ausbildung und Ihrer Sachkenntnis, Erfahrungen mit der
fachgerechten Installation und Wartung von Heizungs-, Kälte- und Klimaanlagen sowie Wärmepumpen haben.
4.1 Abmessungen und Anschlüsse

4.1.1 ROTEX HPSU compact 304/308

1
Solar - Vorlauf
2
Kaltwasser
3
Warmwasser
4
Vorlauf Heizung
5
Rücklauf Heizung
6
Anschluss Kältemittel Gasleitung
Bild 4-1

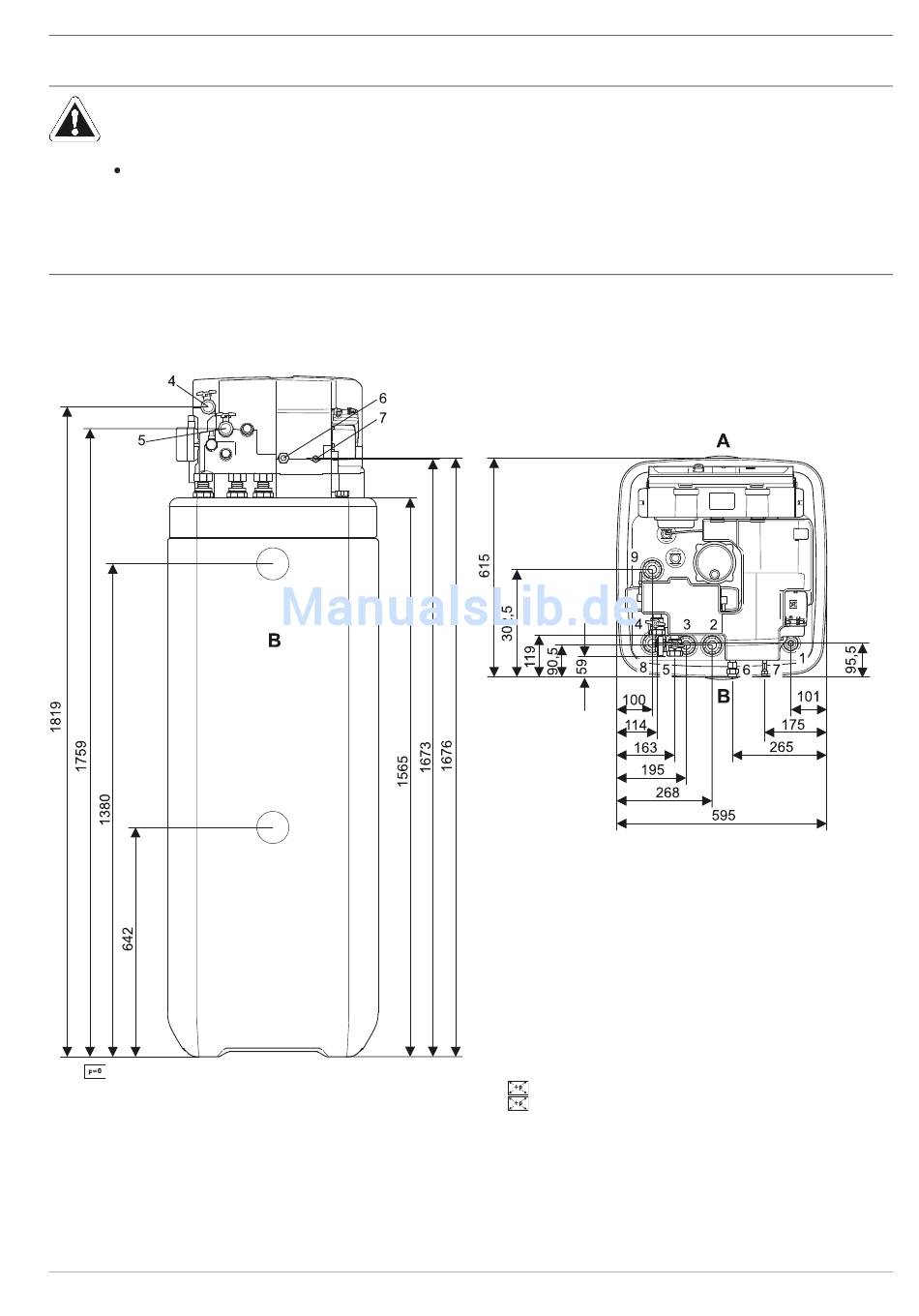

Anschlüsse und Abmessungen ROTEX HPSU compact 304/308 (allgemein)
FA ROTEX HPSU compact 4 - 04/2014
4
x
Aufstellung und Installation
7
Anschluss Kältemittel Flüssigkeitsleitung
8
Solar - Vorlauf (nur Typ BIV)
9
Solar - Rücklauf (nur Typ BIV)
A
Vorn
B
Hinten
13
