5 Aufstellung/Einbau
Kupplungsausrichtung mit Laser kontrollieren
Die Ausrichtung der Kupplung kann optional auch mit einem Laser geprüft werden.
Dazu Herstellerdokumention des Messgeräts beachten.

5.6 Pumpe und Motor ausrichten

Nach der Aufstellung des Pumpenaggregats und dem Anschließen der Rohrleitungen
die Kupplungsausrichtung kontrollieren und, falls erforderlich, das Pumpenaggregat
(am Motor) nachrichten.

5.6.1 Motoren mit Stellschraube

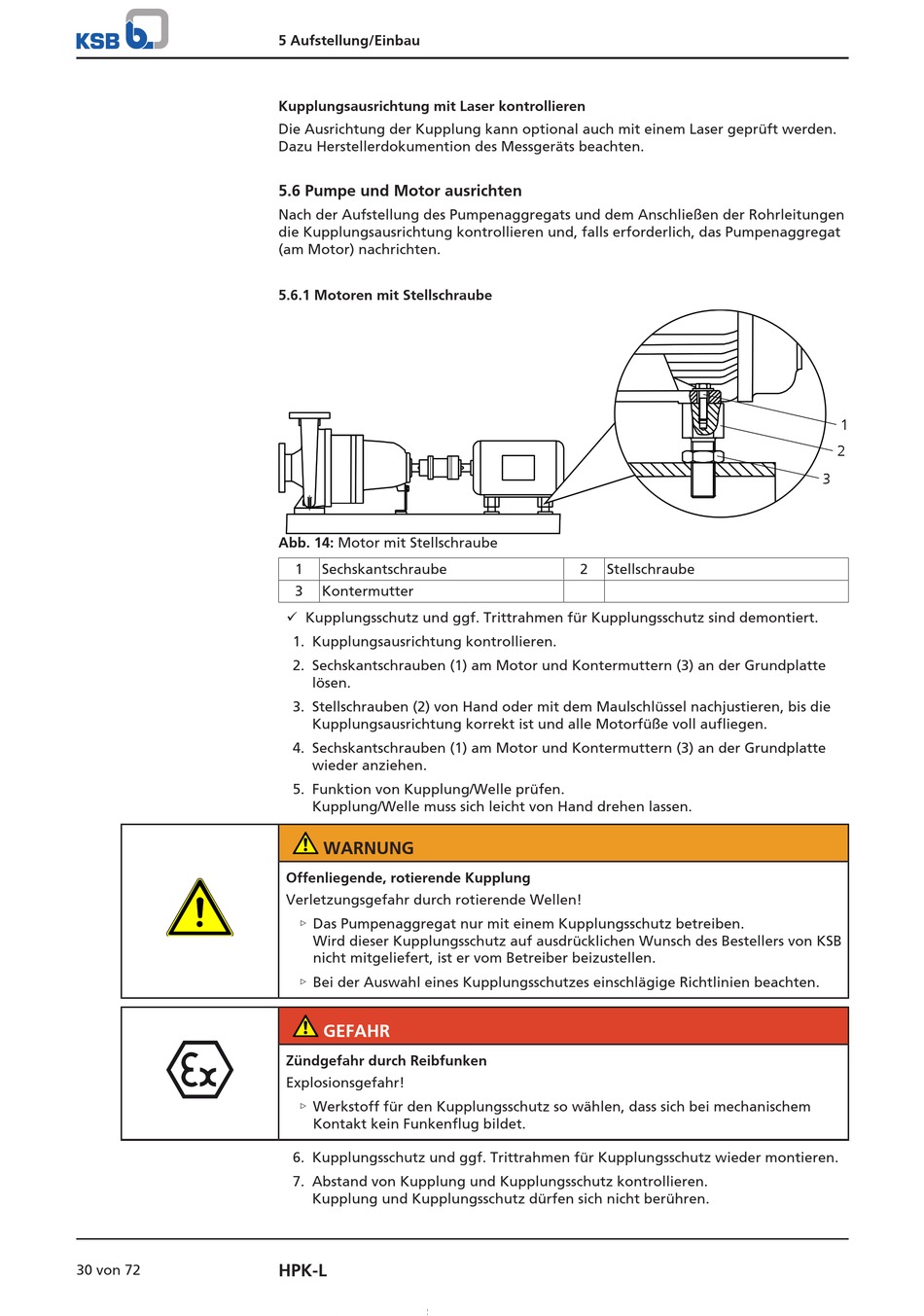

Abb. 14: Motor mit Stellschraube
1 Sechskantschraube
3 Kontermutter
ü Kupplungsschutz und ggf. Trittrahmen für Kupplungsschutz sind demontiert.
1. Kupplungsausrichtung kontrollieren.
2. Sechskantschrauben (1) am Motor und Kontermuttern (3) an der Grundplatte
lösen.
3. Stellschrauben (2) von Hand oder mit dem Maulschlüssel nachjustieren, bis die
Kupplungsausrichtung korrekt ist und alle Motorfüße voll aufliegen.
4. Sechskantschrauben (1) am Motor und Kontermuttern (3) an der Grundplatte
wieder anziehen.
5. Funktion von Kupplung/Welle prüfen.
Kupplung/Welle muss sich leicht von Hand drehen lassen.
WARNUNG
Offenliegende, rotierende Kupplung
Verletzungsgefahr durch rotierende Wellen!
▷ Das Pumpenaggregat nur mit einem Kupplungsschutz betreiben.
Wird dieser Kupplungsschutz auf ausdrücklichen Wunsch des Bestellers von KSB
nicht mitgeliefert, ist er vom Betreiber beizustellen.
▷ Bei der Auswahl eines Kupplungsschutzes einschlägige Richtlinien beachten.
GEFAHR
Zündgefahr durch Reibfunken
Explosionsgefahr!
▷ Werkstoff für den Kupplungsschutz so wählen, dass sich bei mechanischem
Kontakt kein Funkenflug bildet.
6. Kupplungsschutz und ggf. Trittrahmen für Kupplungsschutz wieder montieren.
7. Abstand von Kupplung und Kupplungsschutz kontrollieren.
Kupplung und Kupplungsschutz dürfen sich nicht berühren.
HPK-L
2 Stellschraube
