Hinweise zum Betrieb
Drehmoment (Ncm)
800
700
600
500
400
300
200
Konstantstrom
5A/Phase
100
100
|
12

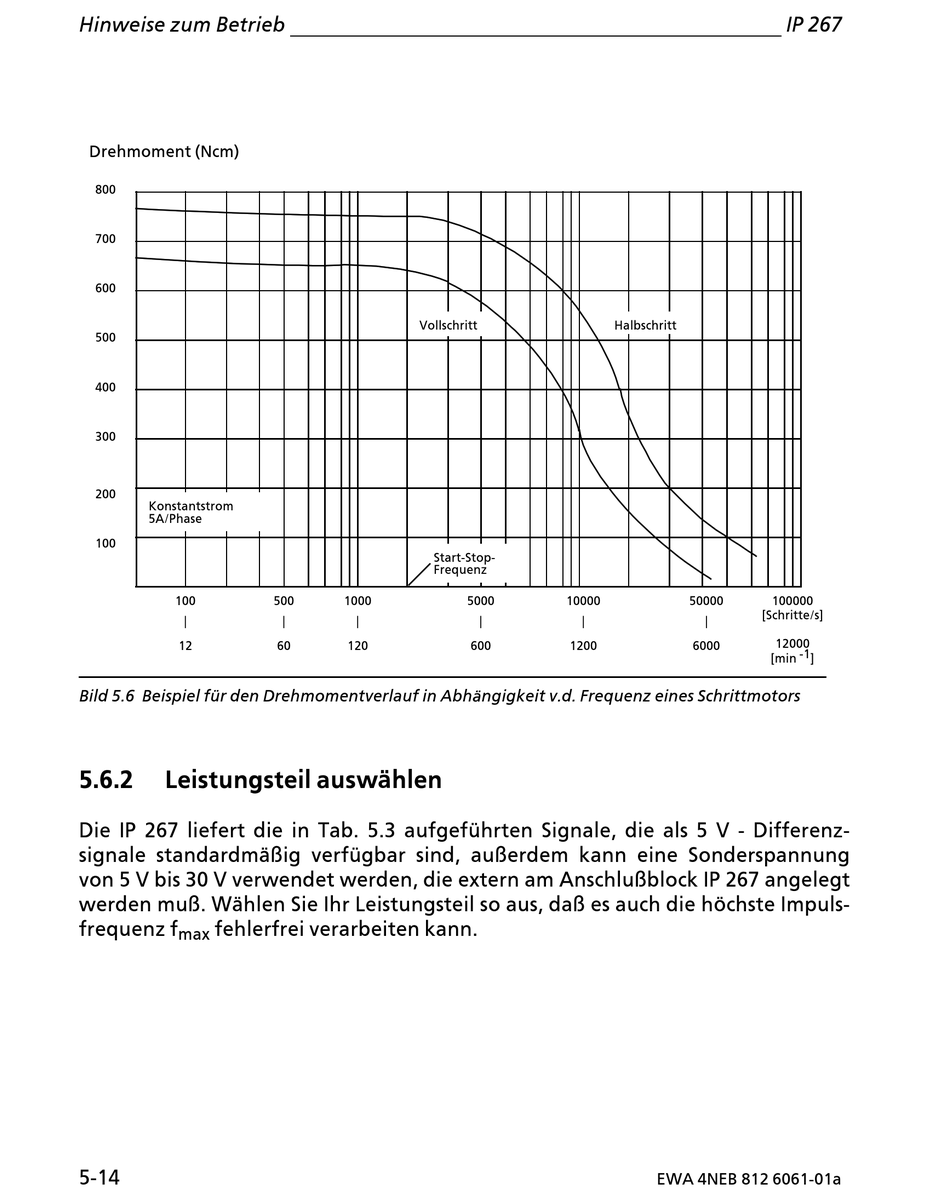

Bild 5.6 Beispiel fÂr den Drehmomentverlauf in Abhßngigkeit v.d. Frequenz eines Schrittmotors
5.6.2 Leistungsteil auswßhlen
Die IP 267 liefert die in Tab. 5.3 aufgefÂhrten Signale, die als 5 V > Differenz>
signale standardmß˚ig verfÂgbar sind, au˚erdem kann eine Sonderspannung
von 5 V bis 30 V verwendet werden, die extern am Anschlu˚block IP 267 angelegt
werden mu˚. Wßhlen Sie Ihr Leistungsteil so aus, da˚ es auch die h'chste Impuls>
frequenz f fehlerfrei verarbeiten kann.
max
5>14
Vollschritt
Start>Stop>
Frequenz
500 1000
| |
60 120
Halbschritt
5000 10000
| |
600 1200
IP 267
50000 100000
[Schritte/s]
|
12000
6000
[min >1 ]
EWA 4NEB 812 6061>01a
