IP 267
7.4

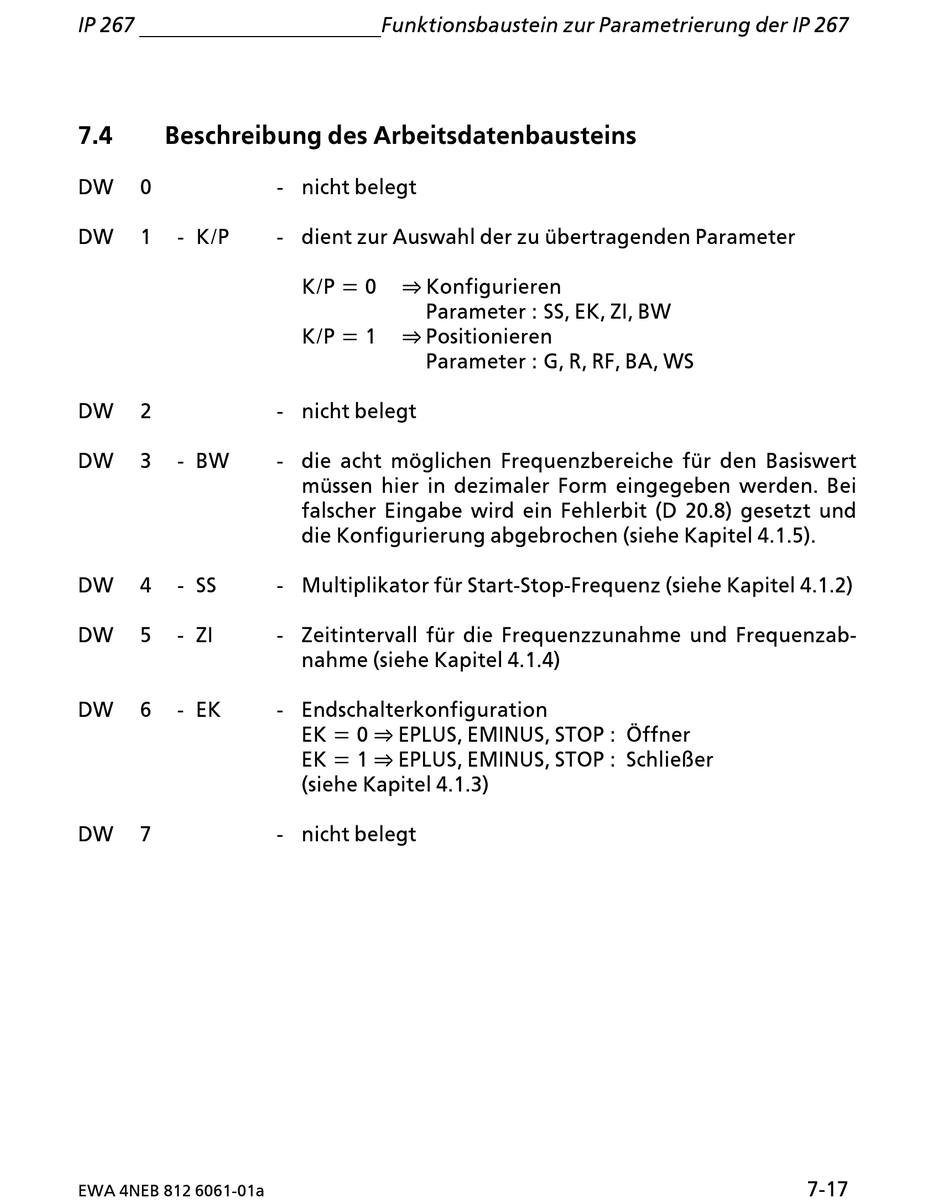

Beschreibung des Arbeitsdatenbausteins

DW 0
> K/P
DW 1
DW 2
> BW
DW 3
> SS
DW 4
> ZI
DW 5
> EK
DW 6
DW 7
EWA 4NEB 812 6061>01a
Funktionsbaustein zur Parametrierung der IP 267
> nicht belegt
> dient zur Auswahl der zu Âbertragenden Parameter
K/P = 0 O Konfigurieren
Parameter : SS, EK, ZI, BW
K/P = 1 O Positionieren
Parameter : G, R, RF, BA, WS
> nicht belegt
> die acht m'glichen Frequenzbereiche fÂr den Basiswert
mÂssen hier in dezimaler Form eingegeben werden. Bei
falscher Eingabe wird ein Fehlerbit (D 20.8) gesetzt und
die Konfigurierung abgebrochen (siehe Kapitel 4.1.5).
> Multiplikator fÂr Start>Stop>Frequenz (siehe Kapitel 4.1.2)
> Zeitintervall fÂr die Frequenzzunahme und Frequenzab>
nahme (siehe Kapitel 4.1.4)
> Endschalterkonfiguration
EK = 0 O EPLUS, EMINUS, STOP : Tffner
EK = 1 O EPLUS, EMINUS, STOP : Schlie˚er
(siehe Kapitel 4.1.3)
> nicht belegt
7>17
