Adressierung und Programmierung

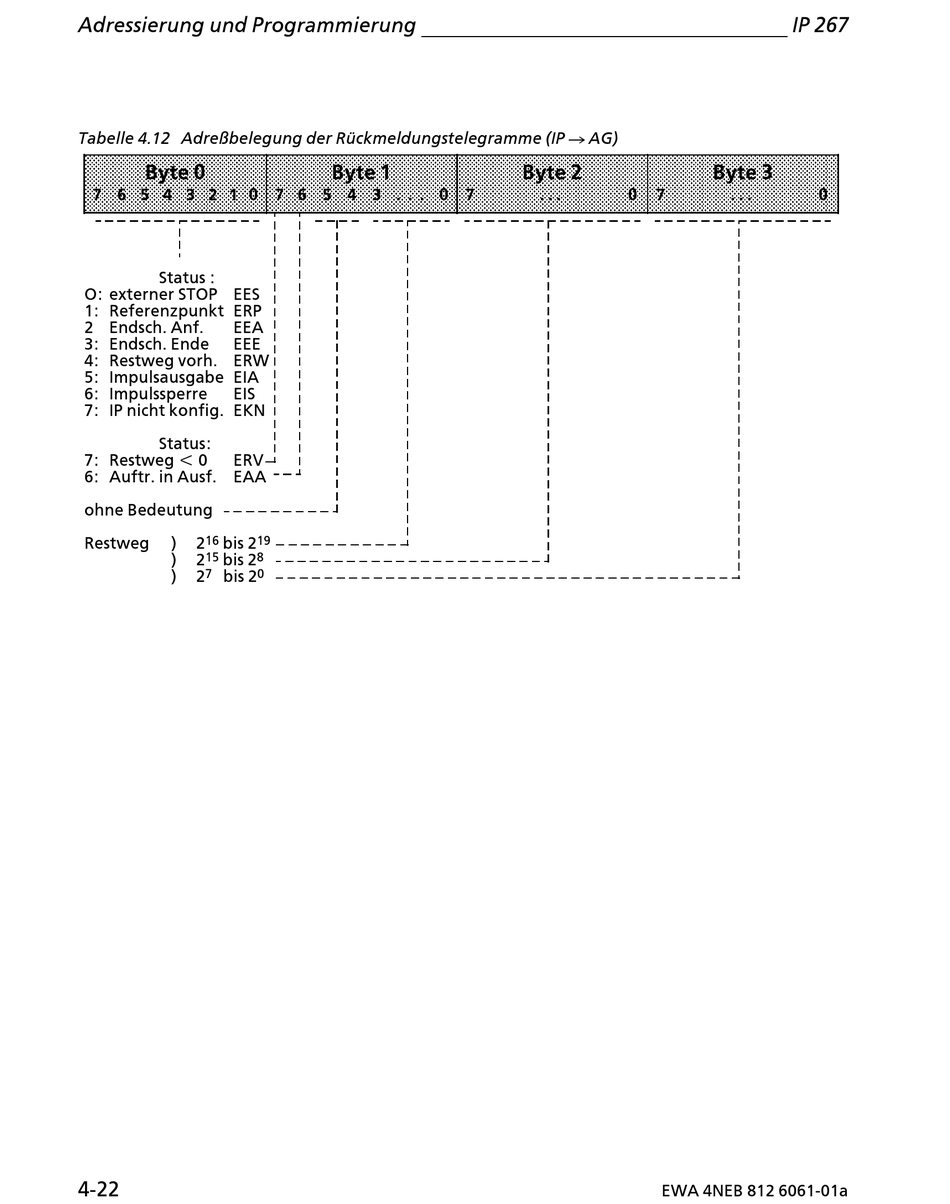

Tabelle 4.12 Adre˚belegung der RÂckmeldungstelegramme (IP Æ AG)
Byte 0
7 6 5 4 3 2 1 0
Status :
O: externer STOP EES
1: Referenzpunkt ERP
2 Endsch. Anf. EEA
3: Endsch. Ende EEE
4: Restweg vorh. ERW
5: Impulsausgabe EIA
6: Impulssperre EIS
7: IP nicht konfig. EKN
Status:
7: Restweg < 0 ERV
6: Auftr. in Ausf. EAA
ohne Bedeutung
16
Restweg ) 2 bis 2
15
) 2 bis 2
7
) 2 bis 2
4>22
Byte 1
7 6 5 4 3 . . . 0
19
8
0
Byte 2
7 . . . 0
IP 267
Byte 3
7 . . . 0
EWA 4NEB 812 6061>01a
