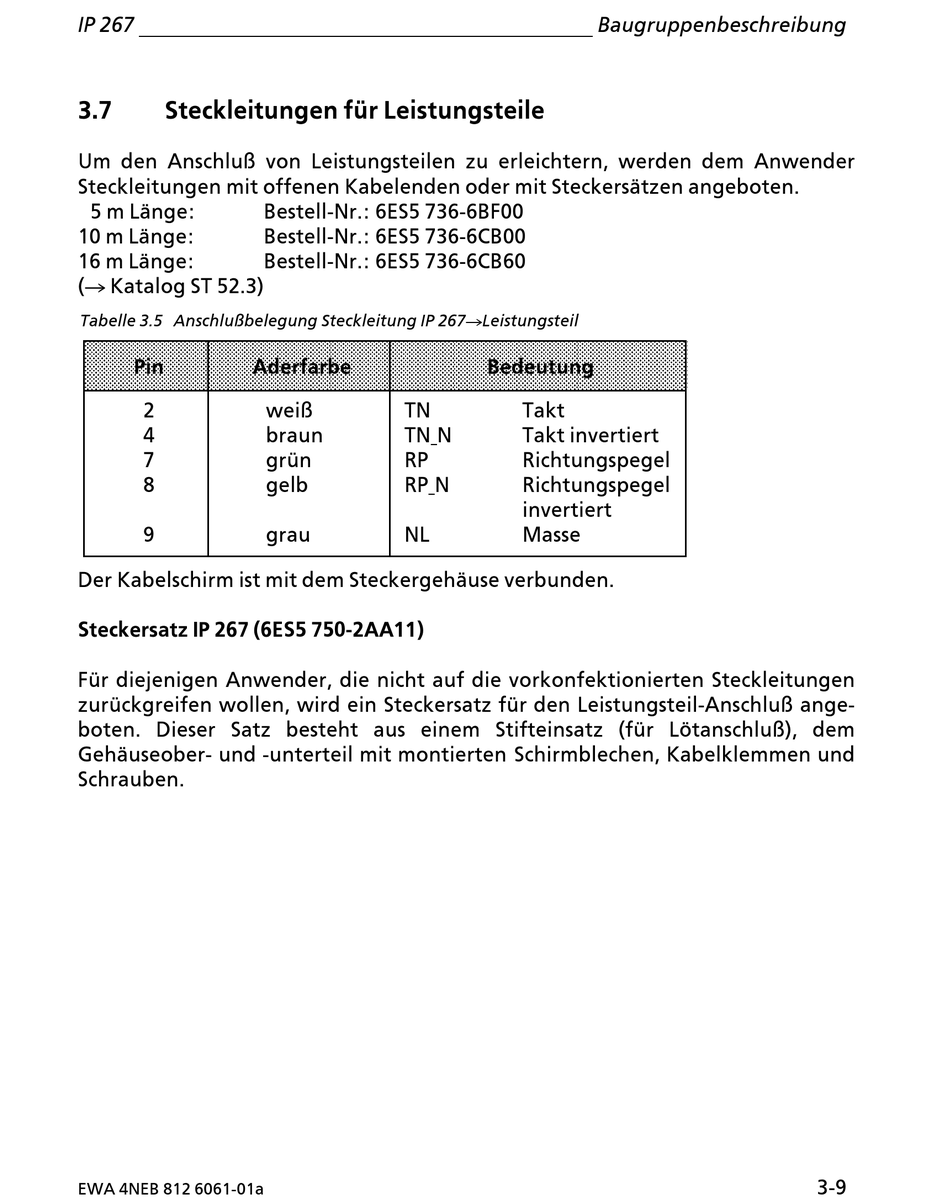

3.7 Steckleitungen fÂr Leistungsteile
Um den Anschlu˚ von Leistungsteilen zu erleichtern, werden dem Anwender
Steckleitungen mit offenen Kabelenden oder mit Steckersßtzen angeboten.
5 m Lßnge:
10 m Lßnge:
16 m Lßnge:
(Æ Katalog ST 52.3)
Tabelle 3.5 Anschlu˚belegung Steckleitung IP 267ÆLeistungsteil
Pin Aderfarbe
2
4
7
8
9
Der Kabelschirm ist mit dem Steckergehßuse verbunden.
Steckersatz IP 267 (6ES5 750>2AA11)
FÂr diejenigen Anwender, die nicht auf die vorkonfektionierten Steckleitungen
zurÂckgreifen wollen, wird ein Steckersatz fÂr den Leistungsteil>Anschlu˚ ange>
boten. Dieser Satz besteht aus einem Stifteinsatz (fÂr L'tanschlu˚), dem
Gehßuseober> und >unterteil mit montierten Schirmblechen, Kabelklemmen und
Schrauben.
EWA 4NEB 812 6061>01a
Bestell>Nr.: 6ES5 736>6BF00
Bestell>Nr.: 6ES5 736>6CB00
Bestell>Nr.: 6ES5 736>6CB60
wei˚ TN
braun TN N
_
grÂn RP
gelb RP N
_
grau NL
Baugruppenbeschreibung
Bedeutung
Takt
Takt invertiert
Richtungspegel
Richtungspegel
invertiert
Masse
3>9
