IP 267

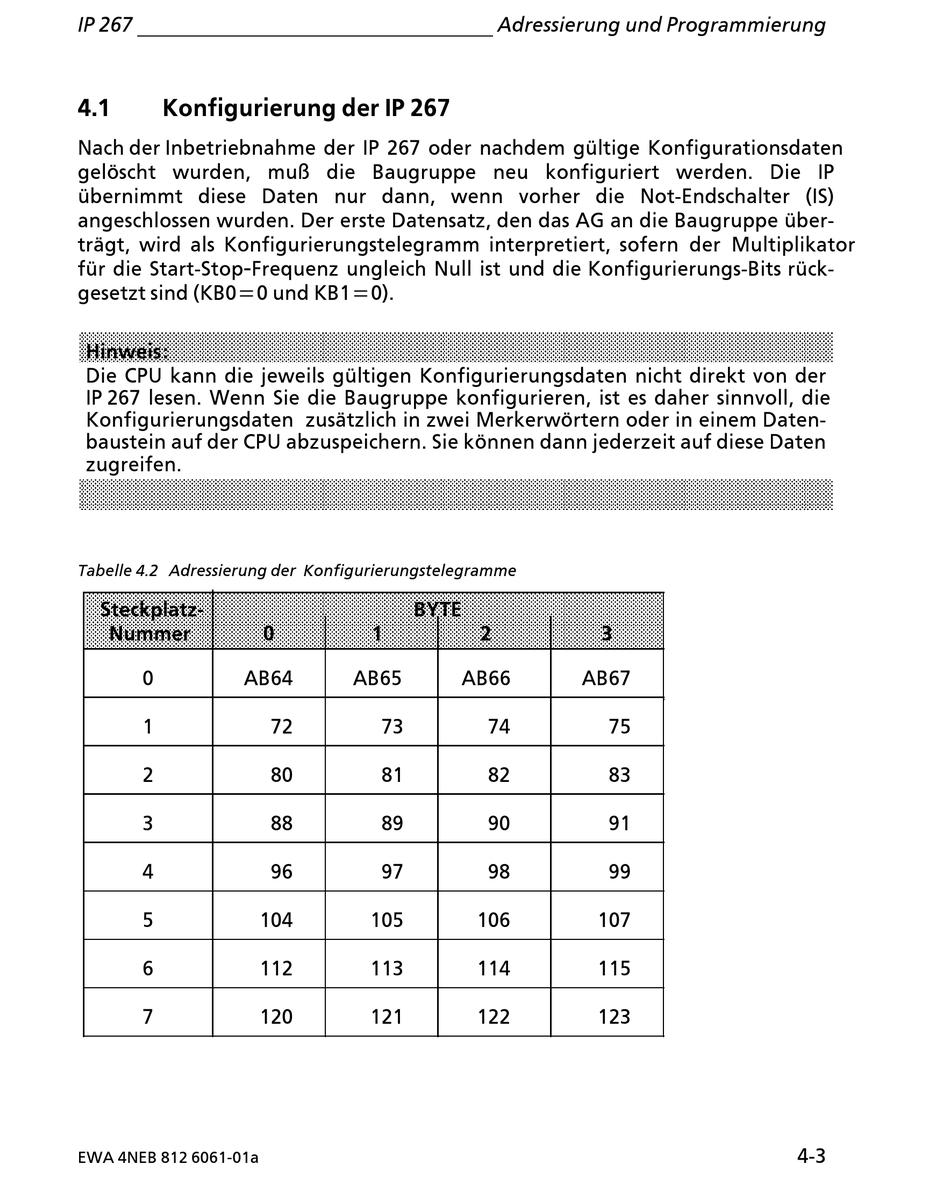

4.1 Konfigurierung der IP 267
Nach der Inbetriebnahme der IP 267 oder nachdem gÂltige Konfigurationsdaten
gel'scht wurden, mu˚ die Baugruppe neu konfiguriert werden. Die IP
Âbernimmt diese Daten nur dann, wenn vorher die Not>Endschalter (IS)
angeschlossen wurden. Der erste Datensatz, den das AG an die Baugruppe Âber>
trßgt, wird als Konfigurierungstelegramm interpretiert, sofern der Multiplikator
>
fÂr die Start>Stop
gesetzt sind (KB0=0 und KB1=0).
Hinweis:
Die CPU kann die jeweils gÂltigen Konfigurierungsdaten nicht direkt von der
IP!267 lesen. Wenn Sie die Baugruppe konfigurieren, ist es daher sinnvoll, die
Konfigurierungsdaten zusßtzlich in zwei Merkerw'rtern oder in einem Daten>
baustein auf der CPU abzuspeichern. Sie k'nnen dann jederzeit auf diese Daten
zugreifen.
Tabelle 4.2 Adressierung der Konfigurierungstelegramme
Steckplatz>
Nummer
0 AB64
1
2
3
4
5
6
7
EWA 4NEB 812 6061>01a
Frequenz ungleich Null ist und die Konfigurierungs>Bits rÂck>
BYTE
0 1
AB65
72 73
80 81
88 89
96 97
104 105
112 113
120 121
Adressierung und Programmierung
2 3
AB66 AB67
74 75
82 83
90 91
98 99
106 107
114 115
122 123
4>3
