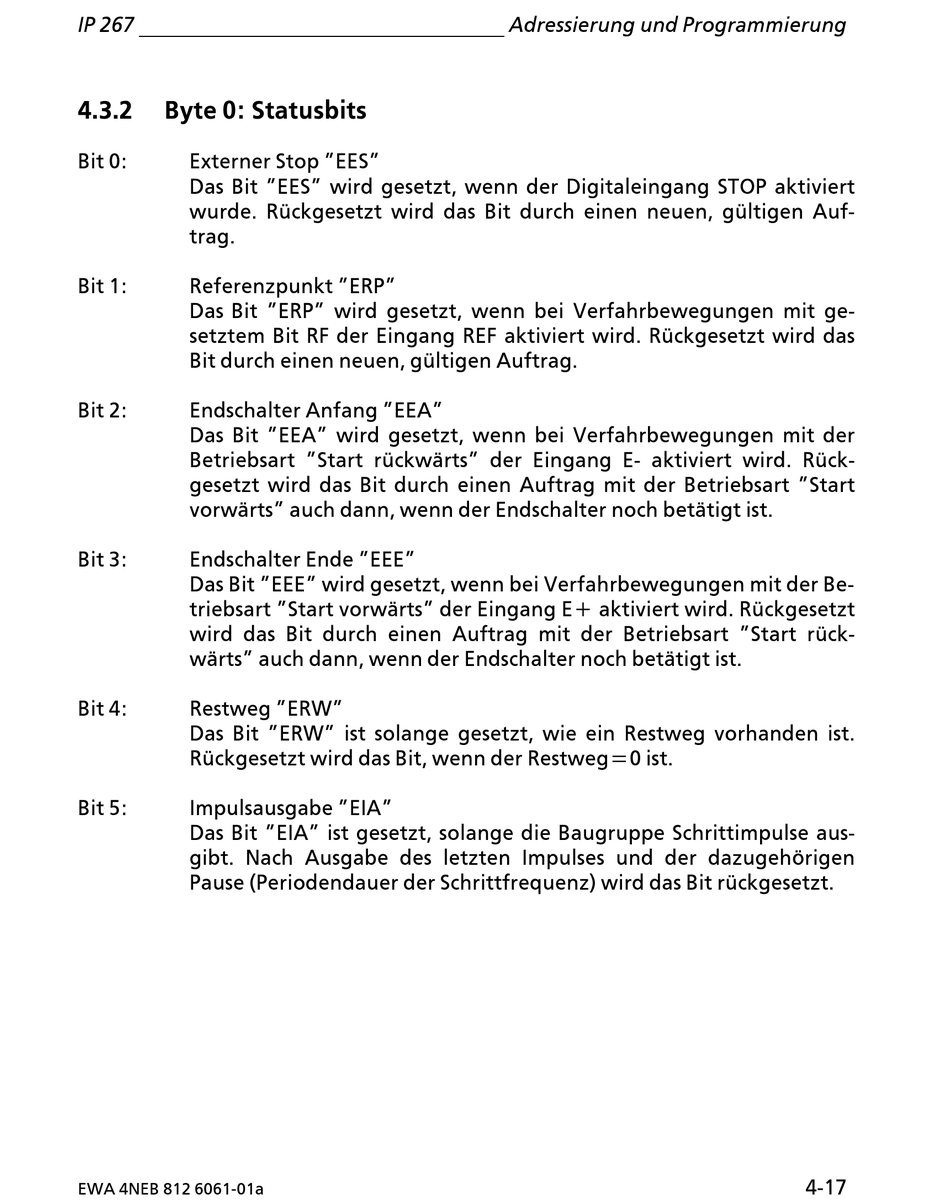

Byte 0: Statusbits - Siemens SIMATIC S5 IP 267 Handbuch

IP 267
4.3.2

Byte 0: Statusbits

Bit 0: Externer Stop ∫EES∫
Das Bit ∫EES∫ wird gesetzt, wenn der Digitaleingang STOP aktiviert
wurde. RÂckgesetzt wird das Bit durch einen neuen, gÂltigen Auf>
trag.
Bit 1: Referenzpunkt ∫ERP∫
Das Bit ∫ERP∫ wird gesetzt, wenn bei Verfahrbewegungen mit ge>
setztem Bit RF der Eingang REF aktiviert wird. RÂckgesetzt wird das
Bit durch einen neuen, gÂltigen Auftrag.
Bit 2: Endschalter Anfang ∫EEA∫
Das Bit ∫EEA∫ wird gesetzt, wenn bei Verfahrbewegungen mit der
Betriebsart ∫Start rÂckwßrts∫ der Eingang E> aktiviert wird. RÂck>
gesetzt wird das Bit durch einen Auftrag mit der Betriebsart ∫Start
vorwßrts∫ auch dann, wenn der Endschalter noch betßtigt ist.
Bit 3: Endschalter Ende ∫EEE∫
Das Bit ∫EEE∫ wird gesetzt, wenn bei Verfahrbewegungen mit der Be>
triebsart ∫Start vorwßrts∫ der Eingang E+ aktiviert wird. RÂckgesetzt
wird das Bit durch einen Auftrag mit der Betriebsart ∫Start rÂck>
wßrts∫ auch dann, wenn der Endschalter noch betßtigt ist.
Bit 4: Restweg ∫ERW∫
Das Bit ∫ERW∫ ist solange gesetzt, wie ein Restweg vorhanden ist.
RÂckgesetzt wird das Bit, wenn der Restweg=0 ist.
Bit 5: Impulsausgabe ∫EIA∫
Das Bit ∫EIA∫ ist gesetzt, solange die Baugruppe Schrittimpulse aus>
gibt. Nach Ausgabe des letzten Impulses und der dazugeh'rigen
Pause (Periodendauer der Schrittfrequenz) wird das Bit rÂckgesetzt.
EWA 4NEB 812 6061>01a
Adressierung und Programmierung
4>17
