Baugruppenbeschreibung
3.5

Technische Daten der Ausgangsstufe

An die Ausgangsstufe
Leistungsteile anschlie˚en. Die Signale ∫Takt∫ (TN) und ∫Richtungspegel∫ (RP)
k'nnen Sie sowohl mit 5 V (intern) oder mit einer Sonderspannung U
30 V (extern) betreiben. Damit k'nnen Sie sowohl Leistungsteile mit 5!V>Diffe>
renzeingßngen (RS 422) oder mit Logikeingßngen im Bereich von 5 V bis 30 V
ansteuern. Mit einem Schiebeschalter an der Frontplatte k'nnen Sie die ge>
wÂnschte Spannungsart einstellen. Die Sonderspannung U
men 2 und 9 des Anschlu˚blocks zugefÂhrt (Æ!Kap. 3.3). Die Ausgangssignale
(Takt und Richtungspegel) werden invertiert und nicht invertiert angeboten, die
Ausgangsstufen sind kurzschlu˚fest.
CPU
Netz>
gerßt
U s

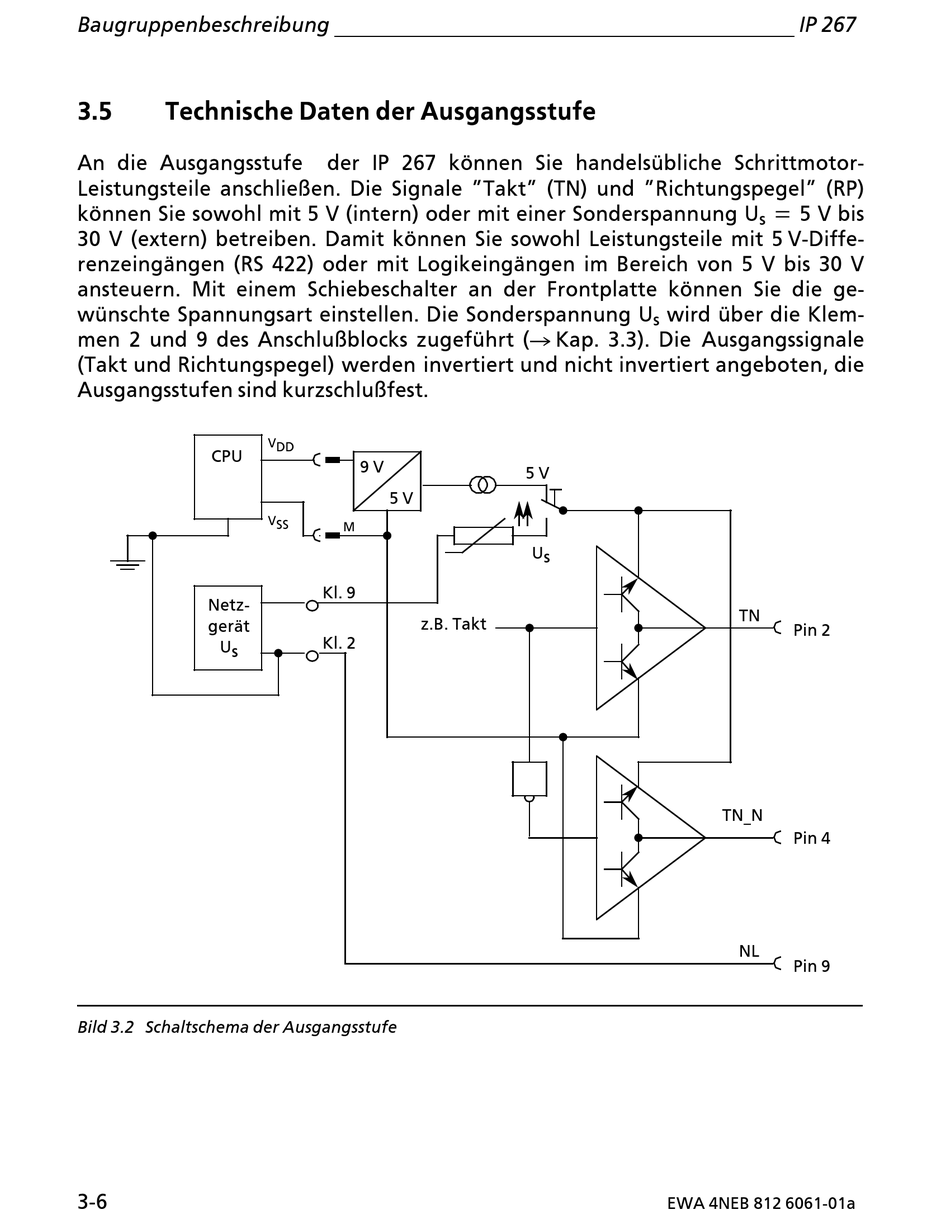

Bild 3.2 Schaltschema der Ausgangsstufe
3>6
der IP 267 k'nnen Sie handelsÂbliche Schrittmotor>
V DD
9 V
5 V
V SS
M
Kl. 9
z.B. Takt
Kl. 2
wird Âber die Klem>
s
5 V
U s
EWA 4NEB 812 6061>01a
IP 267
= 5 V bis
s
TN
Pin 2
TN N
Pin 4
NL
Pin 9
