IP 267

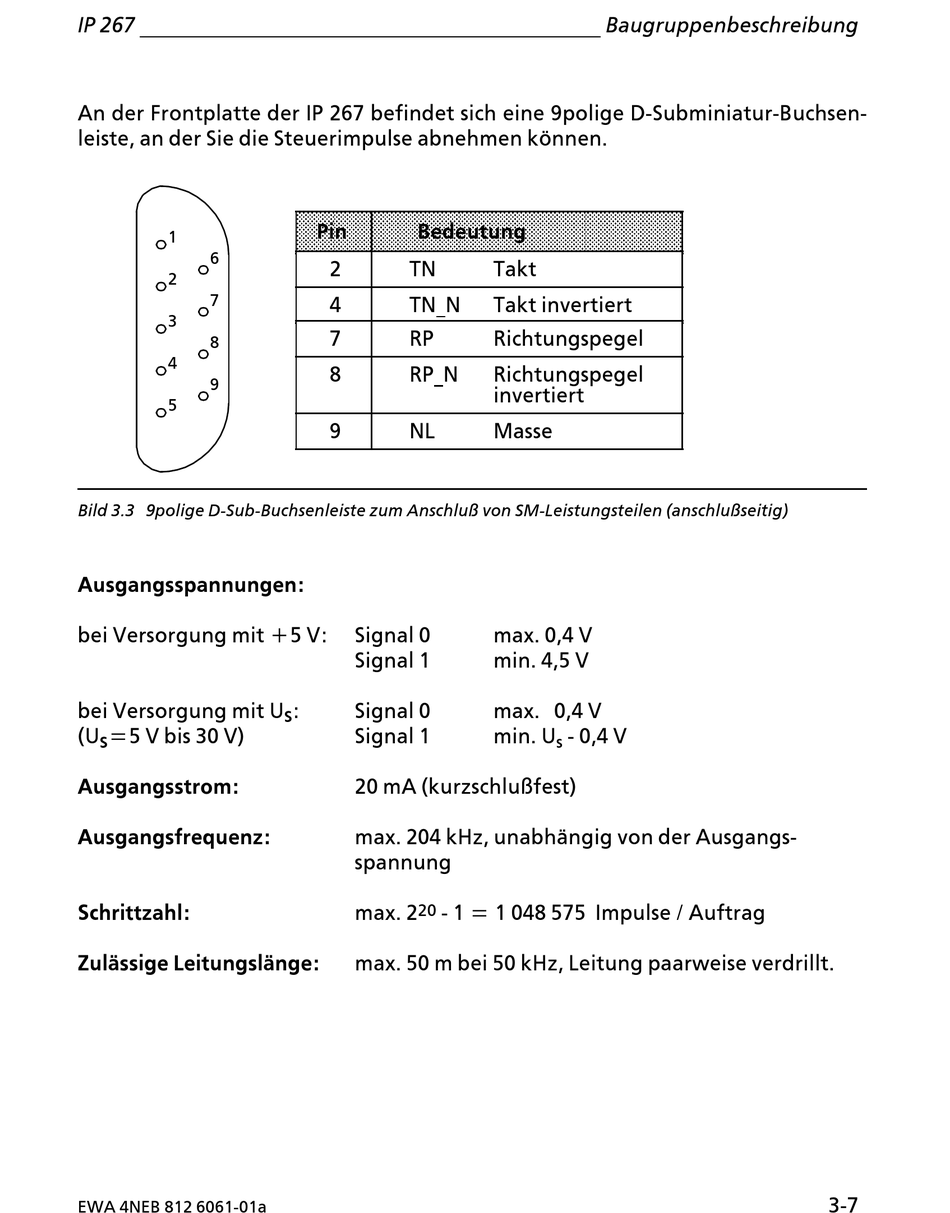

An der Frontplatte der IP 267 befindet sich eine 9polige D>Subminiatur>Buchsen>
leiste, an der Sie die Steuerimpulse abnehmen k'nnen.
1
6
2
7
3
8
4
9
5
Bild 3.3 9polige D>Sub>Buchsenleiste zum Anschlu˚ von SM>Leistungsteilen (anschlu˚seitig)
Ausgangsspannungen:
bei Versorgung mit +5 V:
bei Versorgung mit U s :
(U s =5 V bis 30 V)
Ausgangsstrom:
Ausgangsfrequenz:
Schrittzahl:
Zulßssige Leitungslßnge:
EWA 4NEB 812 6061>01a
Pin Bedeutung
2 TN Takt
4 TN N Takt invertiert
7 RP Richtungspegel
8 RP N Richtungspegel
invertiert
9 NL Masse
Signal 0 max. 0,4 V
Signal 1 min. 4,5 V
Signal 0 max. 0,4 V
Signal 1 min. U
20 mA (kurzschlu˚fest)
max. 204 kHz, unabhßngig von der Ausgangs>
spannung
> 1 = 1 048 575 Impulse / Auftrag
20
max. 2
max. 50 m bei 50 kHz, Leitung paarweise verdrillt.
Baugruppenbeschreibung
> 0,4 V
s
3>7
