IP 267

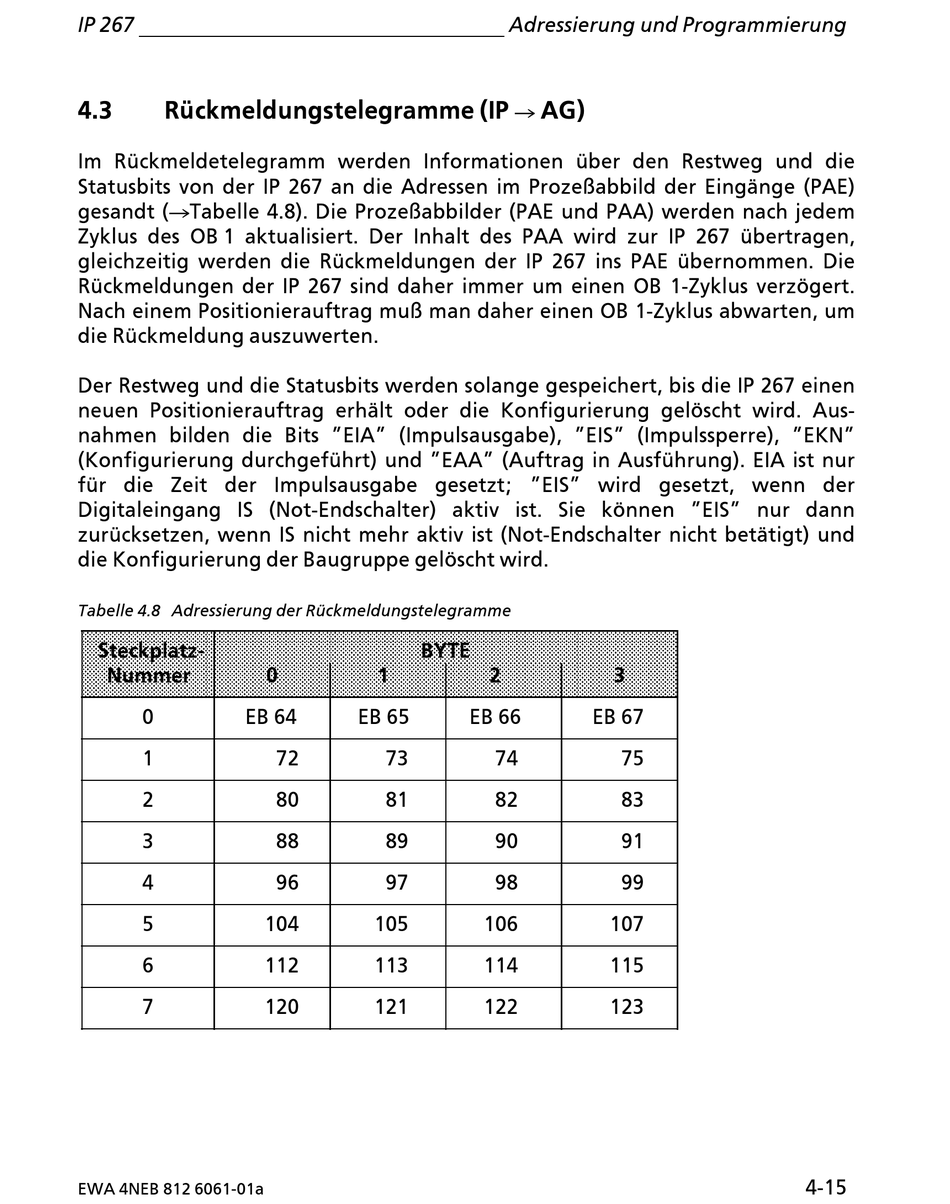

4.3 RÂckmeldungstelegramme (IP
Im RÂckmeldetelegramm werden Informationen Âber den Restweg und die
Statusbits von der IP 267 an die Adressen im Proze˚abbild der Eingßnge (PAE)
gesandt (ÆTabelle 4.8). Die Proze˚abbilder (PAE und PAA) werden nach jedem
Zyklus des OB!1 aktualisiert. Der Inhalt des PAA wird zur IP 267 Âbertragen,
gleichzeitig werden die RÂckmeldungen der IP 267 ins PAE Âbernommen. Die
RÂckmeldungen der IP 267 sind daher immer um einen OB 1>Zyklus verz'gert.
Nach einem Positionierauftrag mu˚ man daher einen OB 1>Zyklus abwarten, um
die RÂckmeldung auszuwerten.
Der Restweg und die Statusbits werden solange gespeichert, bis die IP 267 einen
neuen Positionierauftrag erhßlt oder die Konfigurierung gel'scht wird. Aus>
nahmen bilden die Bits ∫EIA∫ (Impulsausgabe), ∫EIS∫ (Impulssperre), ∫EKN∫
(Konfigurierung durchgefÂhrt) und ∫EAA∫ (Auftrag in AusfÂhrung). EIA ist nur
fÂr die Zeit der Impulsausgabe gesetzt; ∫EIS∫ wird gesetzt, wenn der
Digitaleingang IS (Not>Endschalter) aktiv ist. Sie k'nnen ∫EIS∫ nur dann
zurÂcksetzen, wenn IS nicht mehr aktiv ist (Not>Endschalter nicht betßtigt) und
die Konfigurierung der Baugruppe gel'scht wird.
Tabelle 4.8 Adressierung der RÂckmeldungstelegramme
Steckplatz>
Nummer
0 EB 64
1
2
3
4
5
6
7
EWA 4NEB 812 6061>01a
BYTE
0 1
EB 65
72 73
80 81
88 89
96 97
104 105
112 113
120 121
Adressierung und Programmierung
AG)
Æ
2 3
EB 66 EB 67
74 75
82 83
90 91
98 99
106 107
114 115
122 123
4>15
