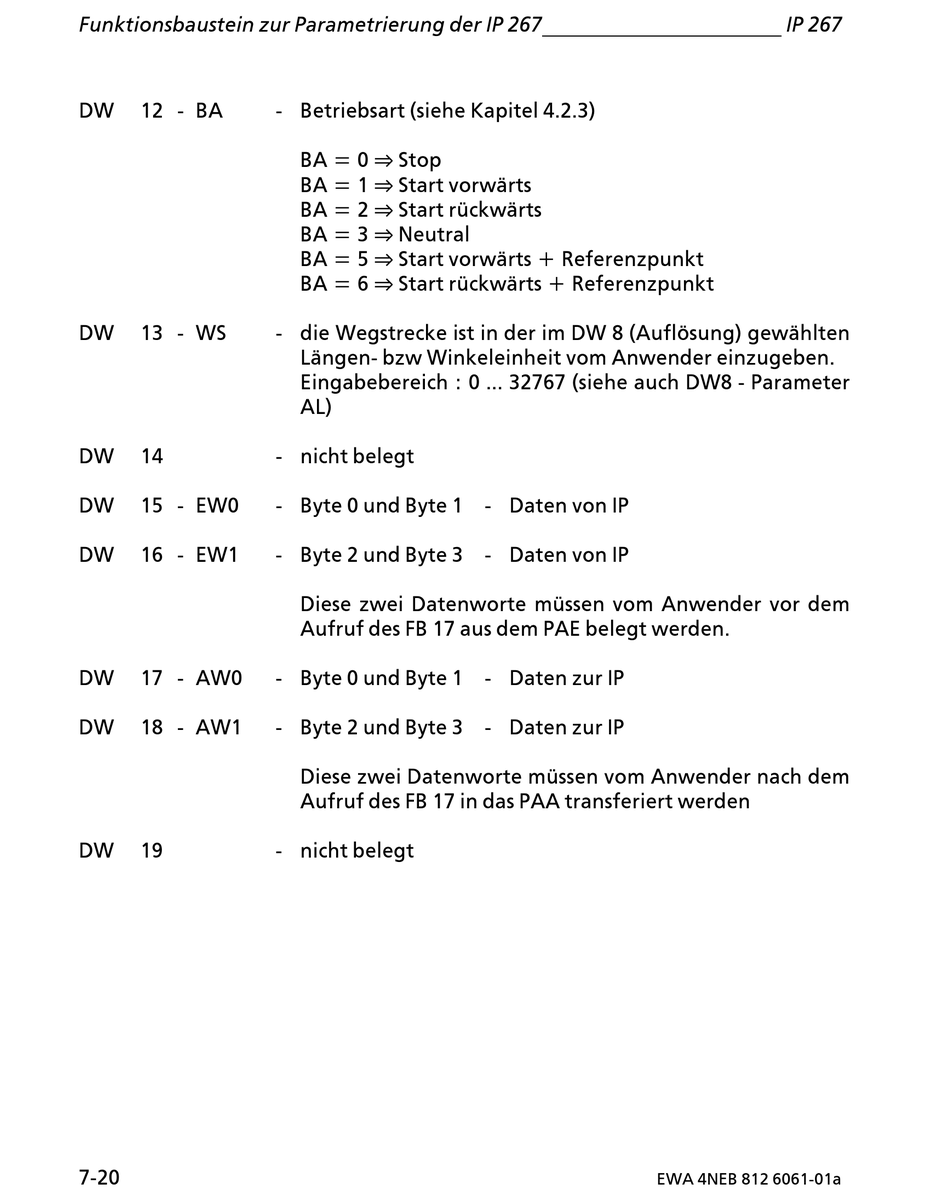

Funktionsbaustein zur Parametrierung der IP 267
12 > BA
DW
13 > WS
DW
DW 14
15 > EW0
DW
16 > EW1
DW
17 > AW0
DW
18 > AW1
DW
DW 19
7>20
> Betriebsart (siehe Kapitel 4.2.3)
BA = 0 O Stop
BA = 1 O Start vorwßrts
BA = 2 O Start rÂckwßrts
BA = 3 O Neutral
BA = 5 O Start vorwßrts + Referenzpunkt
BA = 6 O Start rÂckwßrts + Referenzpunkt
> die Wegstrecke ist in der im DW 8 (Aufl'sung) gewßhlten
Lßngen> bzw Winkeleinheit vom Anwender einzugeben.
Eingabebereich : 0 ... 32767 (siehe auch DW8 > Parameter
AL)
> nicht belegt
> Byte 0 und Byte 1 > Daten von IP
> Byte 2 und Byte 3 > Daten von IP
Diese zwei Datenworte mÂssen vom Anwender vor dem
Aufruf des FB 17 aus dem PAE belegt werden.
> Byte 0 und Byte 1 > Daten zur IP
> Byte 2 und Byte 3 > Daten zur IP
Diese zwei Datenworte mÂssen vom Anwender nach dem
Aufruf des FB 17 in das PAA transferiert werden
> nicht belegt
IP 267
EWA 4NEB 812 6061>01a
