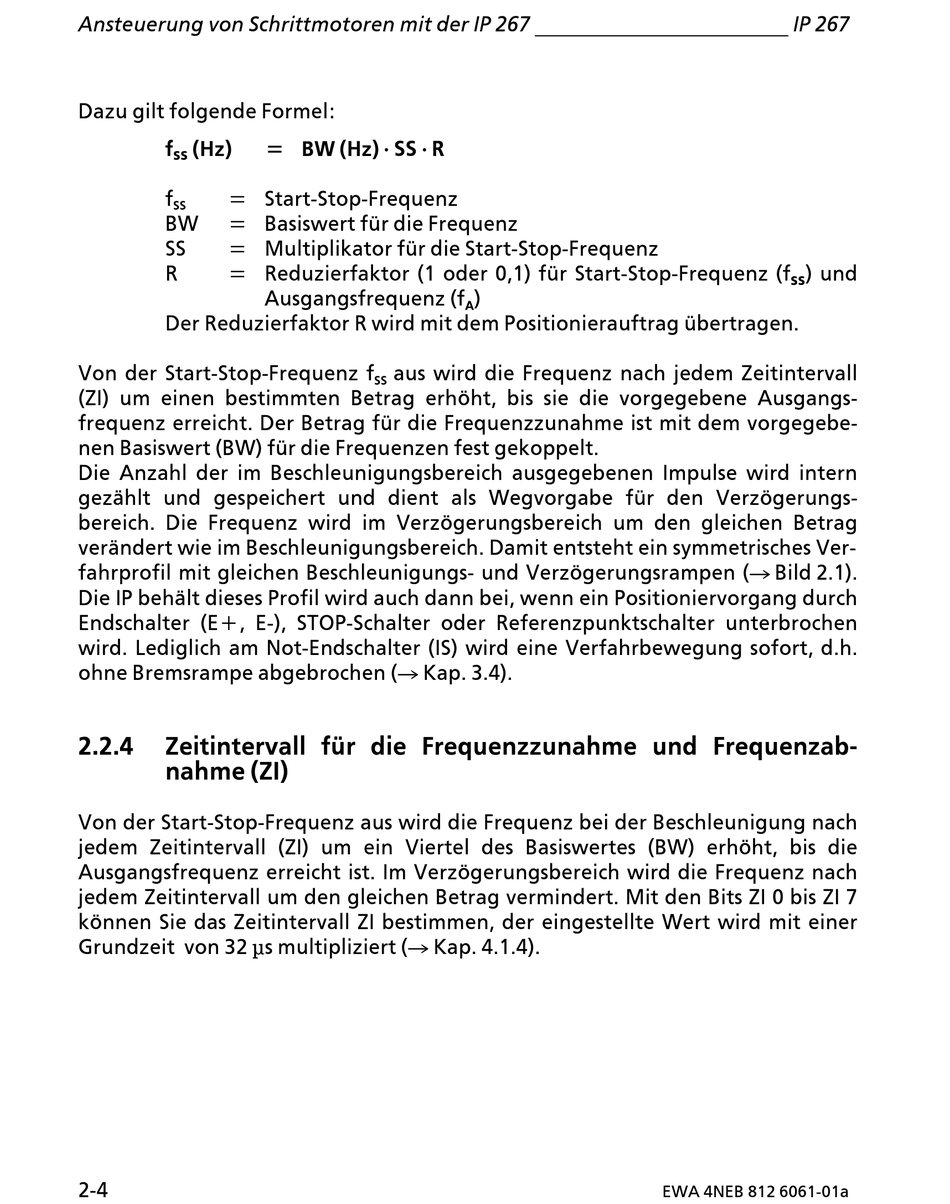

Ansteuerung von Schrittmotoren mit der IP 267
Dazu gilt folgende Formel:
f (Hz)
ss
f = Start>Stop>Frequenz
ss
BW = Basiswert fÂr die Frequenz
SS = Multiplikator fÂr die Start>Stop>Frequenz
R = Reduzierfaktor (1 oder 0,1) fÂr Start>Stop>Frequenz (f
Der Reduzierfaktor R wird mit dem Positionierauftrag Âbertragen.
Von der Start>Stop>Frequenz f
(ZI) um einen bestimmten Betrag erh'ht, bis sie die vorgegebene Ausgangs>
frequenz erreicht. Der Betrag fÂr die Frequenzzunahme ist mit dem vorgegebe>
nen Basiswert (BW) fÂr die Frequenzen fest gekoppelt.
Die Anzahl der im Beschleunigungsbereich ausgegebenen Impulse wird intern
gezßhlt und gespeichert und dient als Wegvorgabe fÂr den Verz'gerungs>
bereich. Die Frequenz wird im Verz'gerungsbereich um den gleichen Betrag
verßndert wie im Beschleunigungsbereich. Damit entsteht ein symmetrisches Ver>
fahrprofil mit gleichen Beschleunigungs> und Verz'gerungsrampen (Æ!Bild!2.1).
Die IP behßlt dieses Profil wird auch dann bei, wenn ein Positioniervorgang durch
Endschalter (E+, E>), STOP>Schalter oder Referenzpunktschalter unterbrochen
wird. Lediglich am Not>Endschalter (IS) wird eine Verfahrbewegung sofort, d.h.
ohne Bremsrampe abgebrochen (Æ Kap. 3.4).
2.2.4 Zeitintervall fÂr die Frequenzzunahme und Frequenzab>
nahme (ZI)
Von der Start>Stop>Frequenz aus wird die Frequenz bei der Beschleunigung nach
jedem Zeitintervall (ZI) um ein Viertel des Basiswertes (BW) erh'ht, bis die
Ausgangsfrequenz erreicht ist. Im Verz'gerungsbereich wird die Frequenz nach
jedem Zeitintervall um den gleichen Betrag vermindert. Mit den Bits ZI 0 bis ZI 7
k'nnen Sie das Zeitintervall ZI bestimmen, der eingestellte Wert wird mit einer
Grundzeit von 32 os multipliziert (Æ Kap. 4.1.4).
2>4
= BW (Hz) ∑ SS ∑ R
Ausgangsfrequenz (f
aus wird die Frequenz nach jedem Zeitintervall
ss
)
A
IP 267
) und
ss
EWA 4NEB 812 6061>01a
