Baugruppenbeschreibung

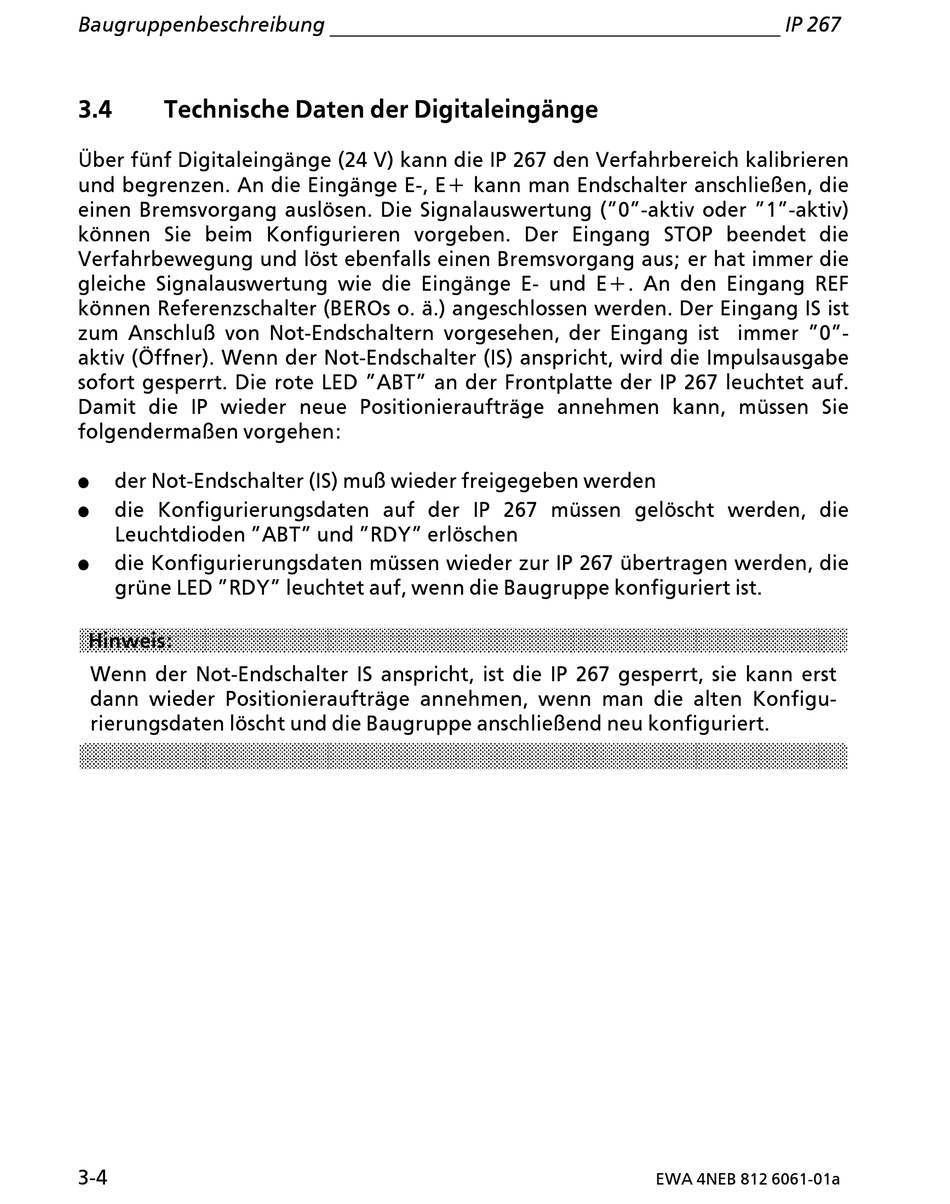

3.4 Technische Daten der Digitaleingßnge
eber fÂnf Digitaleingßnge (24 V) kann die IP 267 den Verfahrbereich kalibrieren
und begrenzen. An die Eingßnge E>, E+ kann man Endschalter anschlie˚en, die
einen Bremsvorgang ausl'sen. Die Signalauswertung (∫0∫>aktiv oder ∫1∫>aktiv)
k'nnen Sie beim Konfigurieren vorgeben. Der Eingang STOP beendet die
Verfahrbewegung und l'st ebenfalls einen Bremsvorgang aus; er hat immer die
gleiche Signalauswertung wie die Eingßnge E> und E+. An den Eingang REF
k'nnen Referenzschalter (BEROs o. ß.) angeschlossen werden. Der Eingang IS ist
zum Anschlu˚ von Not>Endschaltern vorgesehen, der Eingang ist immer ∫0∫>
aktiv (Tffner). Wenn der Not>Endschalter (IS) anspricht, wird die Impulsausgabe
sofort gesperrt. Die rote LED ∫ABT∫ an der Frontplatte der IP 267 leuchtet auf.
Damit die IP wieder neue Positionierauftrßge annehmen kann, mÂssen Sie
folgenderma˚en vorgehen:
f der Not>Endschalter (IS) mu˚ wieder freigegeben werden
f die Konfigurierungsdaten auf der IP 267 mÂssen gel'scht werden, die
Leuchtdioden ∫ABT∫ und ∫RDY∫ erl'schen
die Konfigurierungsdaten mÂssen wieder zur IP 267 Âbertragen werden, die
f
grÂne LED ∫RDY∫ leuchtet auf, wenn die Baugruppe konfiguriert ist.
Hinweis:
Wenn der Not>Endschalter IS anspricht, ist die IP 267 gesperrt, sie kann erst
dann wieder Positionierauftrßge annehmen, wenn man die alten Konfigu>
rierungsdaten l'scht und die Baugruppe anschlie˚end neu konfiguriert.
