Adressierung und Programmierung
Auftrags>
start>
folge
vorwßrts
BA0
BA1
EIA
EAA
ERW

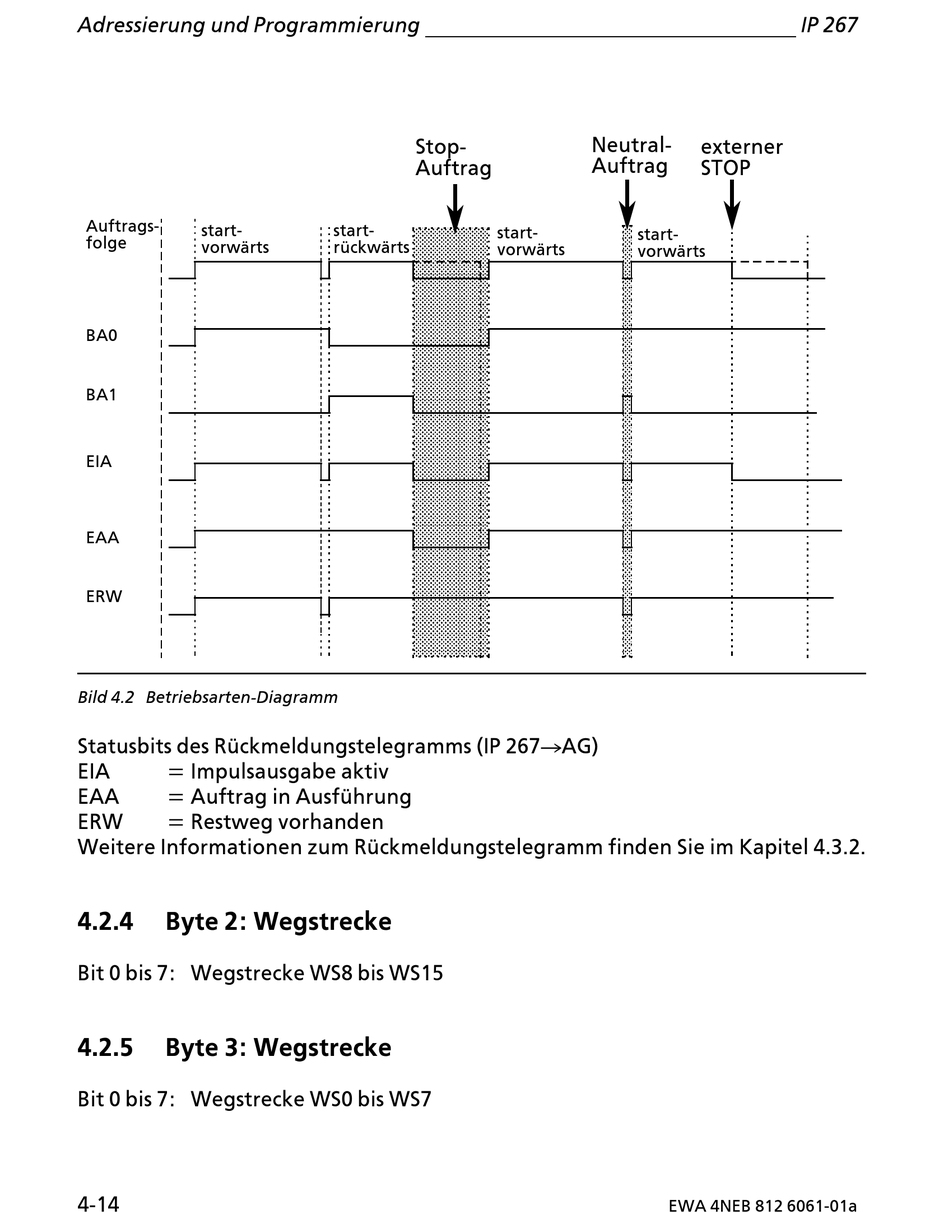

Bild 4.2 Betriebsarten>Diagramm
Statusbits des RÂckmeldungstelegramms (IP 267ÆAG)
EIA = Impulsausgabe aktiv
EAA = Auftrag in AusfÂhrung
ERW = Restweg vorhanden
Weitere Informationen zum RÂckmeldungstelegramm finden Sie im Kapitel 4.3.2.
4.2.4

Byte 2: Wegstrecke

Bit 0 bis 7: Wegstrecke WS8 bis WS15
4.2.5

Byte 3: Wegstrecke

Bit 0 bis 7: Wegstrecke WS0 bis WS7
4>14
Stop>
Auftrag
start>
start>
rÂckwßrts
vorwßrts
Neutral>
externer
Auftrag
STOP
start>
vorwßrts
