Anwendungsbeispiele
6.6.8

Einbindung in das Anwenderprogramm

Die im Kapitel 6.6 dargestellte Anwendung entspricht dem Programmbeispiel

6.6.9. Die Struktur des Anwenderprogramms sieht wie folgt aus:

OB 21 OB 22
OB 1
:
:
:
: SPB FB 50
:
:
:
:
:
:
:
: SPB FB 51
:
:
:
:
:
: BE

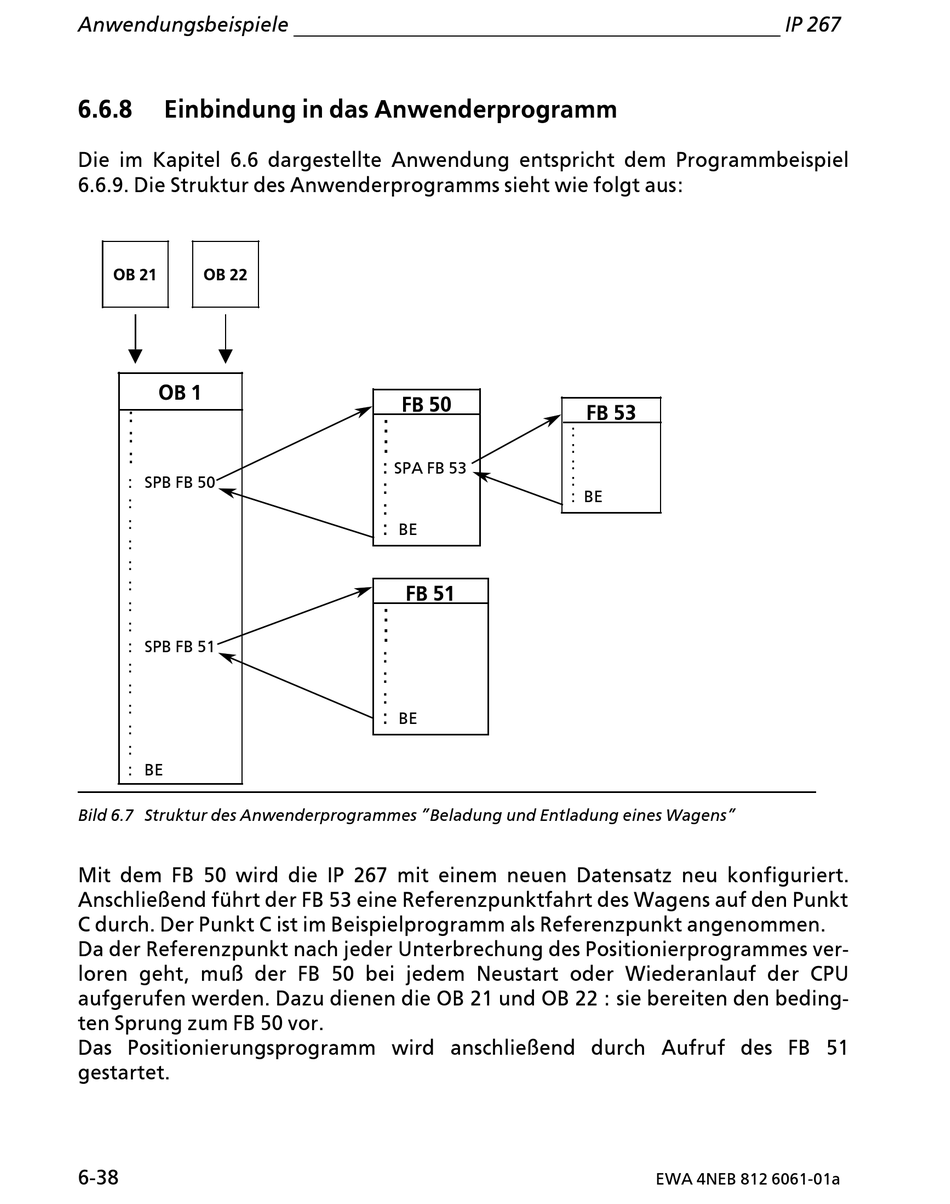

Bild 6.7 Struktur des Anwenderprogrammes ∫Beladung und Entladung eines Wagens∫
Mit dem FB 50 wird die IP 267 mit einem neuen Datensatz neu konfiguriert.
Anschlie˚end fÂhrt der FB 53 eine Referenzpunktfahrt des Wagens auf den Punkt
C durch. Der Punkt C ist im Beispielprogramm als Referenzpunkt angenommen.
Da der Referenzpunkt nach jeder Unterbrechung des Positionierprogrammes ver>
loren geht, mu˚ der FB 50 bei jedem Neustart oder Wiederanlauf der CPU
aufgerufen werden. Dazu dienen die OB 21 und OB 22 : sie bereiten den beding>
ten Sprung zum FB 50 vor.
Das Positionierungsprogramm wird anschlie˚end durch Aufruf des FB 51
gestartet.
6>38
FB 50
:
:
:
SPA FB 53
:
:
:
BE
FB 51
:
:
:
:
:
:
BE
FB 53
:
:
:
:
: BE
EWA 4NEB 812 6061>01a
IP 267
