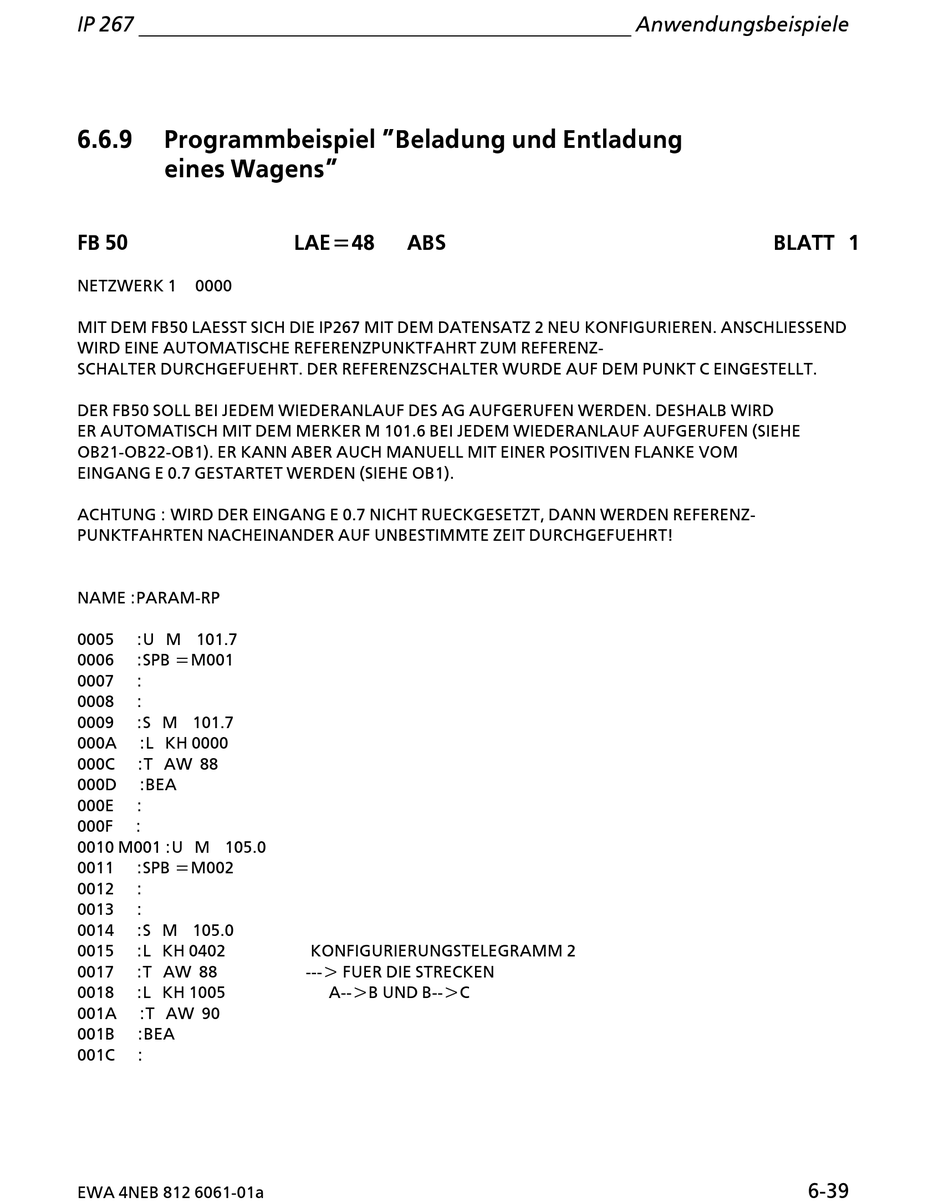

Siemens SIMATIC S5 IP 267 Handbuch Seite 117

IP 267
6.6.9 Programmbeispiel ∫Beladung und Entladung
eines Wagens∫
FB 50
NETZWERK 1 0000
MIT DEM FB50 LAESST SICH DIE IP267 MIT DEM DATENSATZ 2 NEU KONFIGURIEREN. ANSCHLIESSEND
WIRD EINE AUTOMATISCHE REFERENZPUNKTFAHRT ZUM REFERENZ>
SCHALTER DURCHGEFUEHRT. DER REFERENZSCHALTER WURDE AUF DEM PUNKT C EINGESTELLT.
DER FB50 SOLL BEI JEDEM WIEDERANLAUF DES AG AUFGERUFEN WERDEN. DESHALB WIRD
ER AUTOMATISCH MIT DEM MERKER M 101.6 BEI JEDEM WIEDERANLAUF AUFGERUFEN (SIEHE
OB21>OB22>OB1). ER KANN ABER AUCH MANUELL MIT EINER POSITIVEN FLANKE VOM
EINGANG E 0.7 GESTARTET WERDEN (SIEHE OB1).
ACHTUNG : WIRD DER EINGANG E 0.7 NICHT RUECKGESETZT, DANN WERDEN REFERENZ>
PUNKTFAHRTEN NACHEINANDER AUF UNBESTIMMTE ZEIT DURCHGEFUEHRT!
NAME :PARAM>RP
0005 :U M 101.7
0006 :SPB =M001
0007 :
0008 :
0009 :S M 101.7
000A :L KH 0000
000C :T AW 88
000D :BEA
000E :
000F :
0010 M001 :U M 105.0
0011 :SPB =M002
0012 :
0013 :
0014 :S M 105.0
0015 :L KH 0402
0017 :T AW 88
0018 :L KH 1005
001A :T AW 90
001B :BEA
001C :
EWA 4NEB 812 6061>01a
LAE=48 ABS
KONFIGURIERUNGSTELEGRAMM 2
>>>> FUER DIE STRECKEN
A>>>B UND B>>>C
Anwendungsbeispiele
BLATT 1
6>39
