IP 267
6

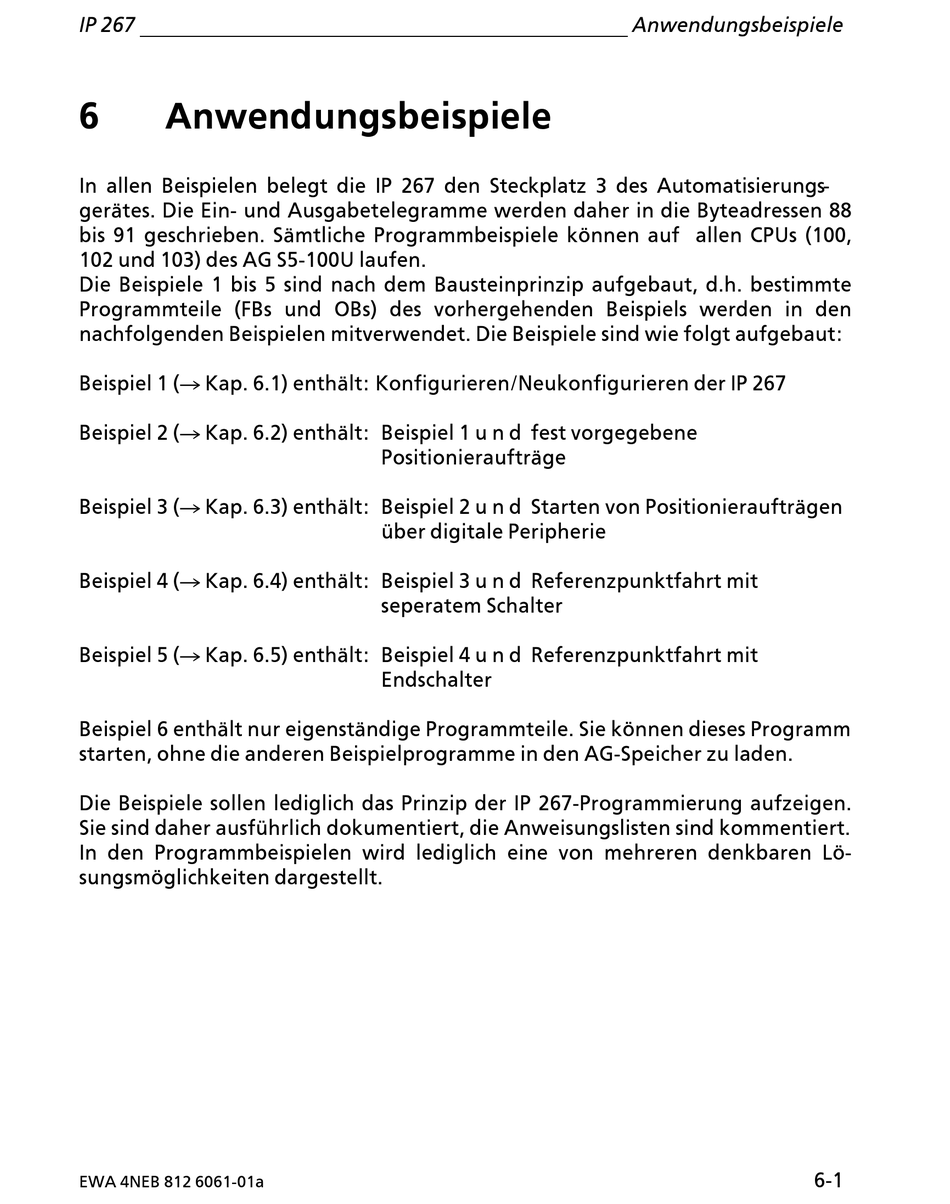

Anwendungsbeispiele

In allen Beispielen belegt die IP 267 den Steckplatz 3 des Automatisierungs>
gerßtes. Die Ein> und Ausgabetelegramme werden daher in die Byteadressen 88
bis 91 geschrieben. Sßmtliche Programmbeispiele k'nnen auf allen CPUs (100,
102 und 103) des AG S5>100U laufen.
Die Beispiele 1 bis 5 sind nach dem Bausteinprinzip aufgebaut, d.h. bestimmte
Programmteile (FBs und OBs) des vorhergehenden Beispiels werden in den
nachfolgenden Beispielen mitverwendet. Die Beispiele sind wie folgt aufgebaut:
Beispiel 1 (Æ Kap. 6.1) enthßlt: Konfigurieren/Neukonfigurieren der IP 267
Beispiel 2 (Æ Kap. 6.2) enthßlt: Beispiel 1 u n d fest vorgegebene
Beispiel 3 (Æ Kap. 6.3) enthßlt: Beispiel 2 u n d Starten von Positionierauftrßgen
Beispiel 4 (Æ Kap. 6.4) enthßlt: Beispiel 3 u n d Referenzpunktfahrt mit
Beispiel 5 (Æ Kap. 6.5) enthßlt: Beispiel 4 u n d Referenzpunktfahrt mit
Beispiel 6 enthßlt nur eigenstßndige Programmteile. Sie k'nnen dieses Programm
starten, ohne die anderen Beispielprogramme in den AG>Speicher zu laden.
Die Beispiele sollen lediglich das Prinzip der IP 267>Programmierung aufzeigen.
Sie sind daher ausfÂhrlich dokumentiert, die Anweisungslisten sind kommentiert.
In den Programmbeispielen wird lediglich eine von mehreren denkbaren L'>
sungsm'glichkeiten dargestellt.
EWA 4NEB 812 6061>01a
Positionierauftrßge
Âber digitale Peripherie
seperatem Schalter
Endschalter
Anwendungsbeispiele
6>1
