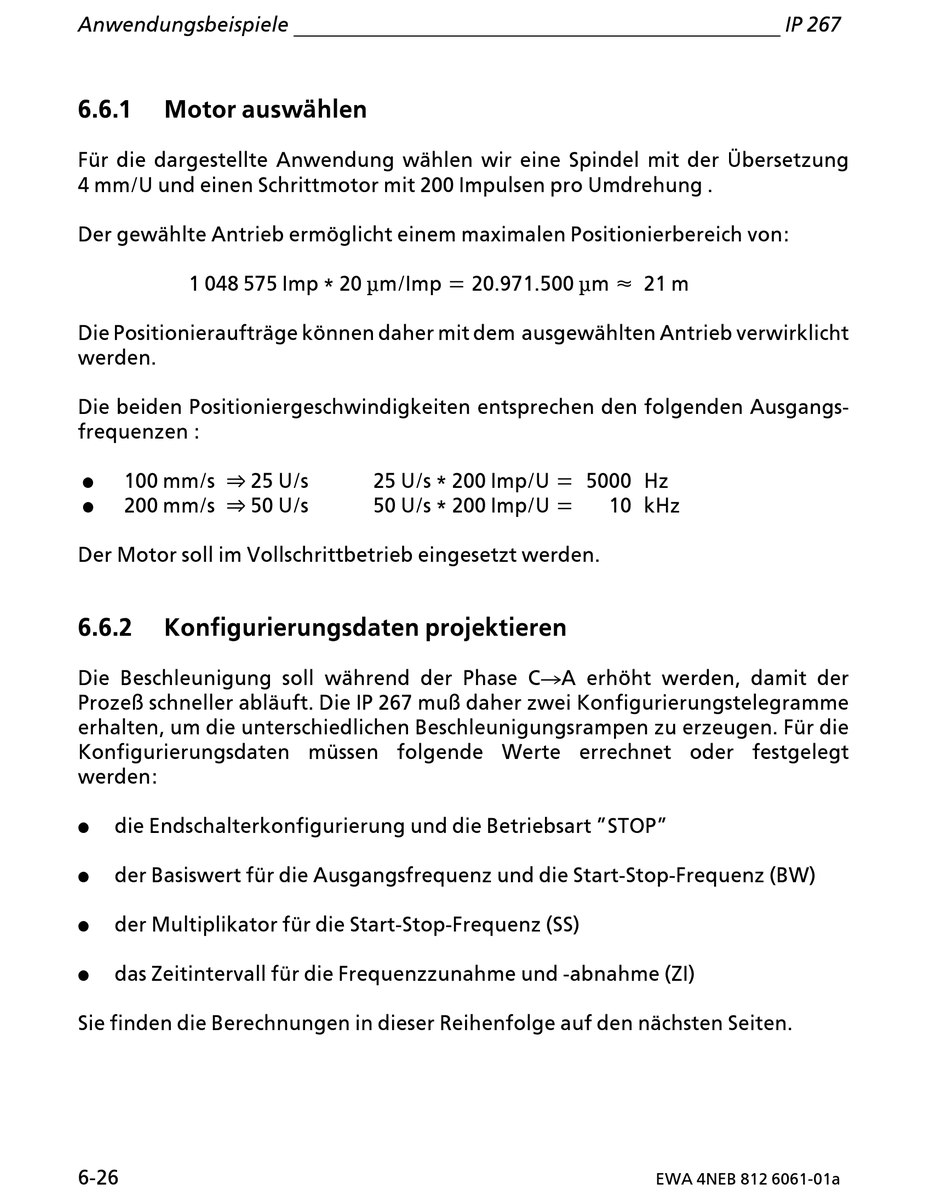

6.6.1 Motor auswßhlen
FÂr die dargestellte Anwendung wßhlen wir eine Spindel mit der ebersetzung
4!mm/U und einen Schrittmotor mit 200 Impulsen pro Umdrehung .
Der gewßhlte Antrieb erm'glicht einem maximalen Positionierbereich von:
1 048 575 Imp * 20 om/Imp = 20.971.500 om y 21 m
Die Positionierauftrßge k'nnen daher mit dem ausgewßhlten Antrieb verwirklicht
werden.
Die beiden Positioniergeschwindigkeiten entsprechen den folgenden Ausgangs>
frequenzen :
f 100 mm/s O 25 U/s
f 200 mm/s O 50 U/s
Der Motor soll im Vollschrittbetrieb eingesetzt werden.
6.6.2

Konfigurierungsdaten projektieren

Die Beschleunigung soll wßhrend der Phase CÆA erh'ht werden, damit der
Proze˚ schneller ablßuft. Die IP 267 mu˚ daher zwei Konfigurierungstelegramme
erhalten, um die unterschiedlichen Beschleunigungsrampen zu erzeugen. FÂr die
Konfigurierungsdaten mÂssen folgende Werte errechnet oder festgelegt
werden:
f die Endschalterkonfigurierung und die Betriebsart ∫STOP∫
f der Basiswert fÂr die Ausgangsfrequenz und die Start>Stop>Frequenz (BW)
f der Multiplikator fÂr die Start>Stop>Frequenz (SS)
das Zeitintervall fÂr die Frequenzzunahme und >abnahme (ZI)
f
Sie finden die Berechnungen in dieser Reihenfolge auf den nßchsten Seiten.
6>26
25 U/s * 200 Imp/U = 5000 Hz
50 U/s * 200 Imp/U = 10 kHz
