IP 267
6.6

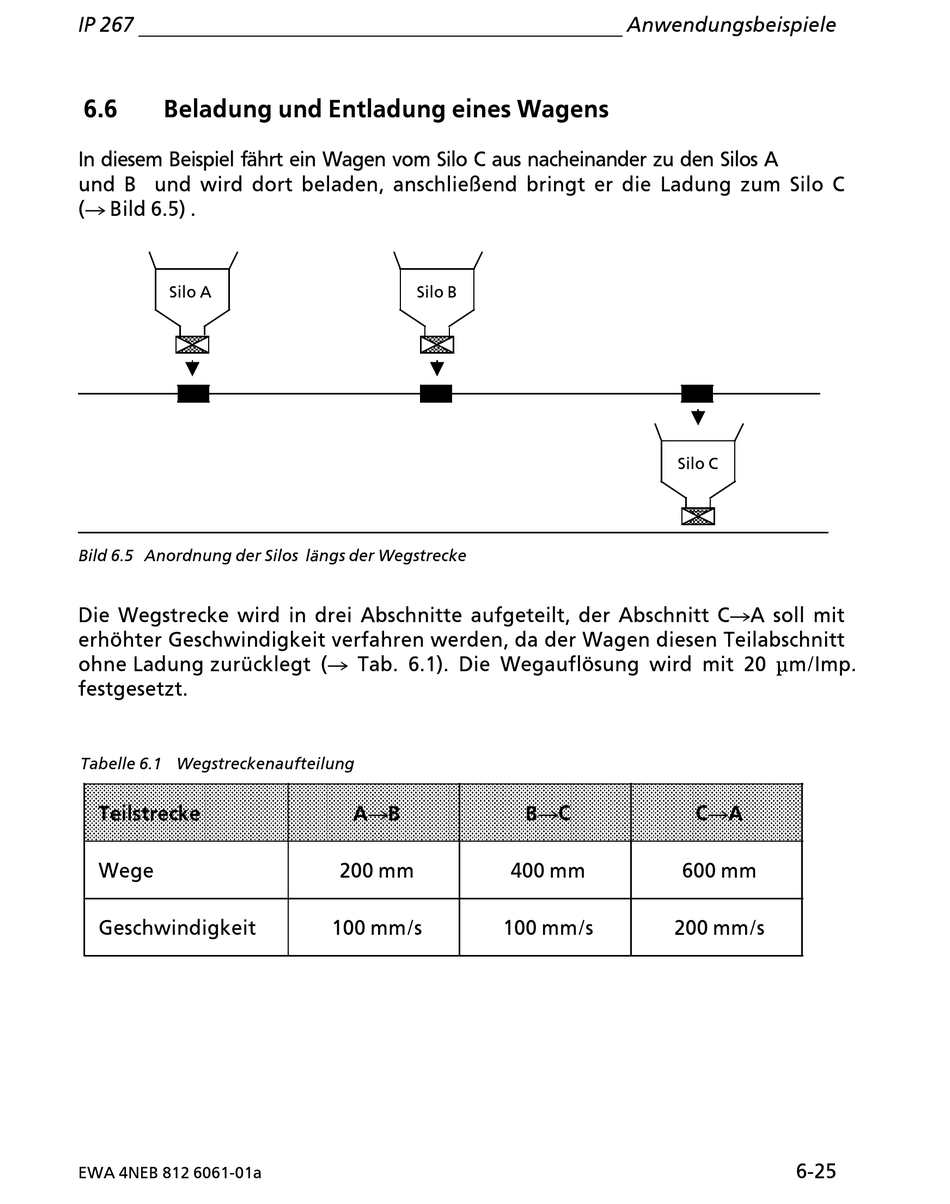

Beladung und Entladung eines Wagens

In diesem Beispiel fßhrt ein Wagen vom Silo C aus nacheinander zu den Silos A
und B und wird dort beladen, anschlie˚end bringt er die Ladung zum Silo C
(Æ!Bild 6.5) .
Silo A
Bild 6.5 Anordnung der Silos lßngs der Wegstrecke
Die Wegstrecke wird in drei Abschnitte aufgeteilt, der Abschnitt CÆA soll mit
erh'hter Geschwindigkeit verfahren werden, da der Wagen diesen Teilabschnitt
ohne Ladung zurÂcklegt (Æ Tab. 6.1). Die Wegaufl'sung wird mit 20 om/Imp.
festgesetzt.
Tabelle 6.1 Wegstreckenaufteilung
Teilstrecke
Wege
Geschwindigkeit
EWA 4NEB 812 6061>01a
Silo B
AÆB
200 mm
100 mm/s 100 mm/s
Anwendungsbeispiele
Silo C
BÆC
400 mm 600 mm
200 mm/s
CÆA
6>25
