Anschlusskabel zum Reader / SLG

10.1

Belegung der Standardkabel

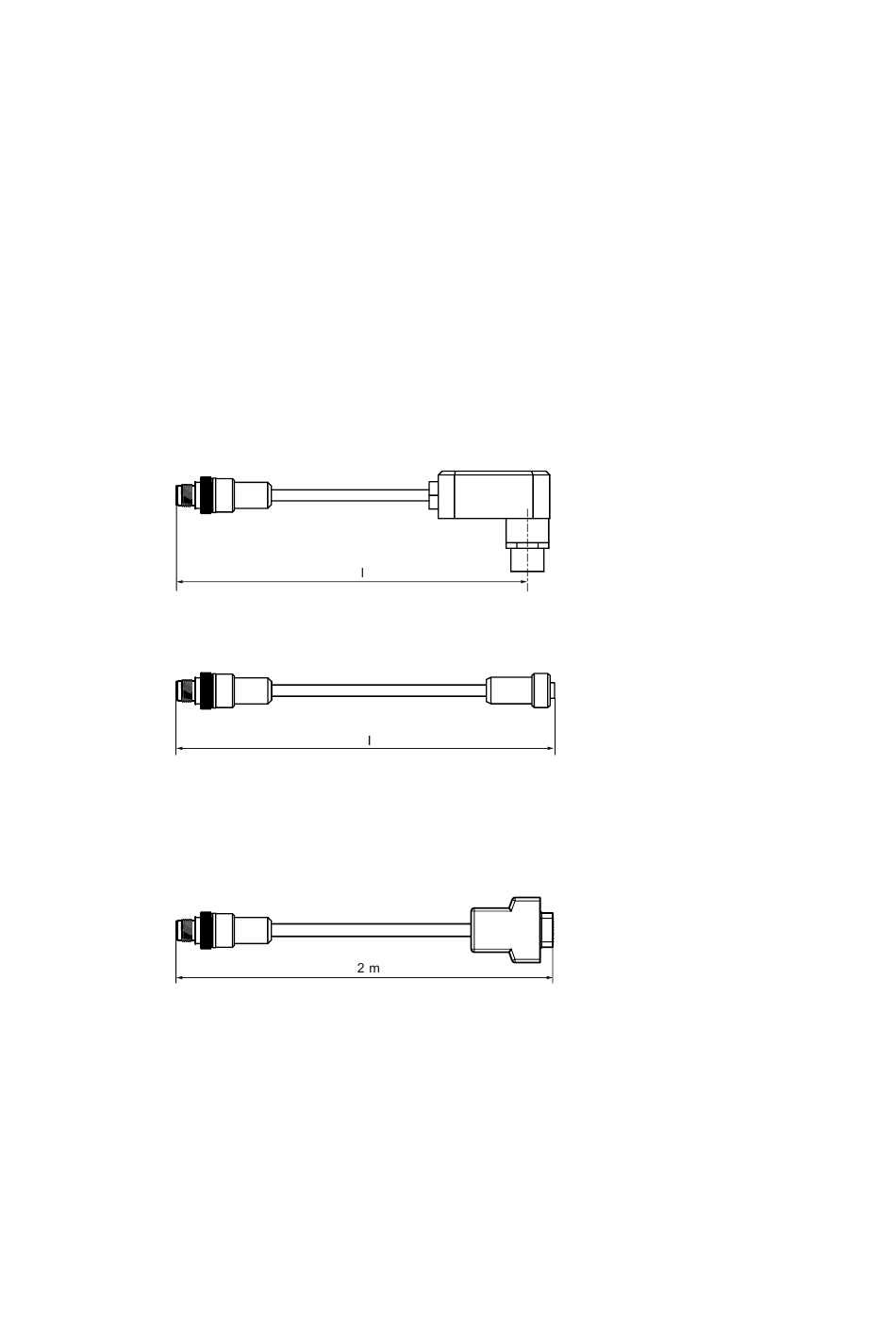

Verfügbare Kabel
Bild 10-1
Bild 10-2
● Anschlusskabel RF300
● Verlängerungskabel für alle RFID-Systeme
Bild 10-3
Maximale Kabellänge
Das RF180C kann mit jeder Reader / SLG-Konfiguration mit einer maximalen Kabellänge
von 50 m betrieben werden.
Längere Anschlusskabel bis 1000 m sind teilweise möglich. Hierzu muss jedoch der
Stromverbrauch der angeschlossenen Reader / SLG berücksichtigt werden. Hinweise finden
Sie in den jeweiligen Systemhandbüchern.
Das Hintereinanderschalten von mehr als zwei Teilstücken zu einem langen Kabelstück
sollte wegen der zusätzlichen Kontaktübergangswiderstände vermieden werden.
Kommunikationsmodul RF180C
Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018
Anschlusskabel M12 ↔ Reader / SLG; l = 2 m, 5 m (MOBY I / E / U)
Anschlusskabel / Verlängerungskabel M12 ↔ M12; l = 2 m, 5 m, 10 m, 20 m, 50 m
Anschlusskabel M12 ↔ Sub-D (MOBY D)
