56 | ORBEA
TE CH N IS CH E DAT E N
SHIMANO EP8 RS
SMART CHARGER ORBEA RS 2 A - 4 A
EINGANG
AUSGANG
LADESTROM INTEGRIERTER AKKU
RS 540 Wh
LADESTROM RANGE EXTENDER
RS 252 Wh
TEMPERATURBEREICH ZUM AUFLADEN
LADEPROZESSANZEIGE
ZERTIFIZIERUNGEN
KOMPATIBILITÄT
ORBEA RS VERKABELUNG
KABELBAUM RS 2022.
Anschluss an integrierten Akku-Motor-Ladebuchse
-Einschaltknopf
MINI-EINSCHALTKNOPF RS 2022
KOMPATIBILITÄT
TECHN I SCH ES HAN DB UCH
100 - 240 V. 50 - 60 Hz. AC
42 V, 4 A DC
4 A
2 A
Der Smart Charger RS erkennt, welcher Akku angeschlossen
ist und passt den Ladestrom entsprechend an
0 ºC - 40 ºC
LED für Ladevorgang und Fehler
CB: IEC60335-1, IEC60335-2-29
CE: EN60335-1, EN60335-2-29
RCM, SAA: AS/NZS 60335.2.29
UKCA: BS/EN60335-1, BS/EN60335-2-29
FCC: FCC TEIL 15B
IC: ICES-003-Ausgabe 7
CE: UKCA: EN55014-1/2, EN610003-3/2
C-TICK: AS/NZS CISPR 14.1
Nicht mit Rise Carbon 2021-2022 kompatibel
(Integrierter Akku RS 360 Wh oder Range Extender 252 Wh 2021)
Kommunikationsprotokoll: Shimano STEPS
Wasserdichtigkeit: IP66
Nicht mit Rise Carbon 2021-2022 kompatibel
B LUE PAP ER R I SE · HYDRO 2022

1 1 MONTAGE UND ERSATZTEILE

STEUERSATZ

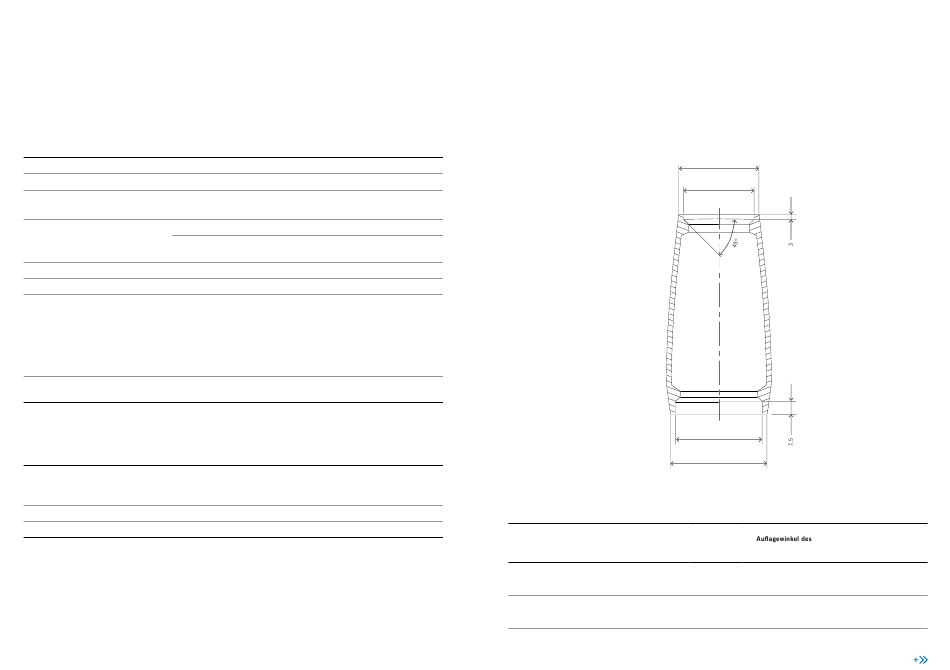

ABMESSUNGEN DES STEUERROHRS

DATEN ZUM STEUERSATZ

TYP ID* OD**
OBEN 1-1/8" Integriert 42 mm 48 mm
UNTEN 1-1/2" Integriert 52,1 mm 58 mm
* ID: Innendurchmesser des Steuerrohrs. ** OD: Außendurchmesser des Steuerrohrs.
ø48
ø42
ø52.1
ø58
Winkel des SHIS
Rahmenlagers Zentrierrings / Gabelkonus CODE
(Orbea-Montagen)
36º
45º vom Steuersatzmodell IS42/28,6
abhängig
45º 45º IS52/40
ORBEA | 57
D E
Abmessungen
der Lager
8x30x41,8 mm
7x40x52 mm
