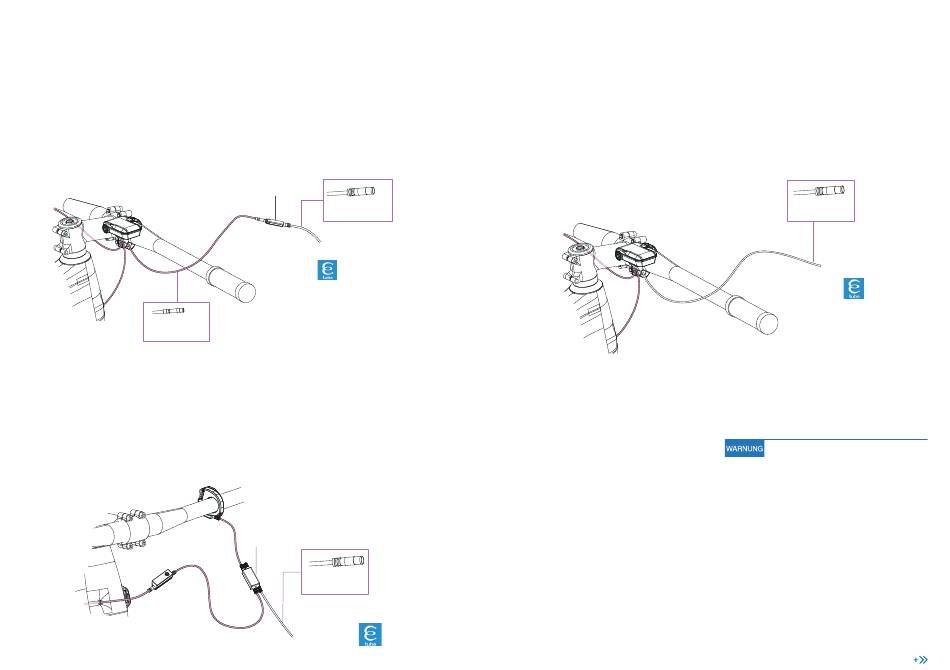

ANSCHLUSS VON SYSTEMEN MIT DISPLAY SC-EM800

Bei Modellen mit dem Display SC-EM800 kann einer der freien Anschlüsse am Display für das Interface SM-PCE02
genutzt werden. Ein SD300-Kabel muss an diesen freien Anschluss angeschlossen werden. Verwende dann einen
EW-AD305 Adapter für die Verbindung des SD300-Kabels mit dem Kabelstandard SD50, der für das PC-Link-Kabel
zum SM-PCE02 verwendet wird. Alternativ kann das PC-Link-Kabel Y7EA03100 zur direkten Verbindung von Display
und SM-PCE02 verwendet werden.
SC-EM800
Shimano
EW-SD300 Kabel

ANSCHLUSS VON SYSTEMEN MIT VERBINDUNGSEINHEIT EW-EN100

Zum Anschluss von Modellen mit der Verbindungseinheit EW-EN100 muss der Verteiler SM-JC41 und ein zusätzliches
SD50-Kabel verwendet werden, um eine freien Anschluss für das SM-PCE02 zu haben.
SW-EM7000 L
EW-EN100
TECHN I SCH ES HAN DB UCH
EW-AD305
Shimano EW-SD50
PC-Link-Kabel
Shimano SM-PCE02
SM-JC41
Shimano EW-SD50
PC-Link-Kabel
Shimano SM-PCE02
B LUE PAP ER R I SE · HYDRO 2022
ANSCHLUSS VON SYSTEMEN MIT
DISPLAY SC-E7000
Zum Anschluss von Modellen mit dem Display SC-E7000
kann einer der freien Displayanschlüsse zur direkten Ver-
bindung des PC-Link-Kabels (Standard SD50) mit dem
Display verwendet werden.
SC-E7000
ORBEA RS AKKU
IN ETUBE PROFESSIONAL
Der Orbea RS Akku wird in Etube Professional angezeigt,
wenn das Rise EP8 RS System mit dem Diagnosetool
PCE02 von Shimano verbunden wird.
Mit dem Tool PCE02 kannst du über die Registerkarte
„Wartung" auch wichtige Informationen zum Akku abru-
fen, z. B. die Firmware-Version und die Ladezyklen.
ORBEA | 103
D E
Shimano EW-SD50
PC-Link-Kabel
Shimano SM-PCE02
Eine Diagnose des integrierten Orbea RS
Akkus mit 540 Wh ist über Etube Professio-
nal nicht möglich. Bei einer Störung am elek-
trischen System des Rise H benutze Etube
Professional, um auszuschließen, dass das
Problem auf Shimano Systemkomponenten
zurückzuführen ist.
Setze dich mit Shimano in Verbindung und
lass dem Kundensupport einen Systembe-
richt zukommen. Wenn Shimano dir mitteilt,
dass das Problem mit dem integrierten Akku
zusammenhängt, wende dich über eine Sup-
portanfrage auf Kide an Orbea.
