82 | ORBEA

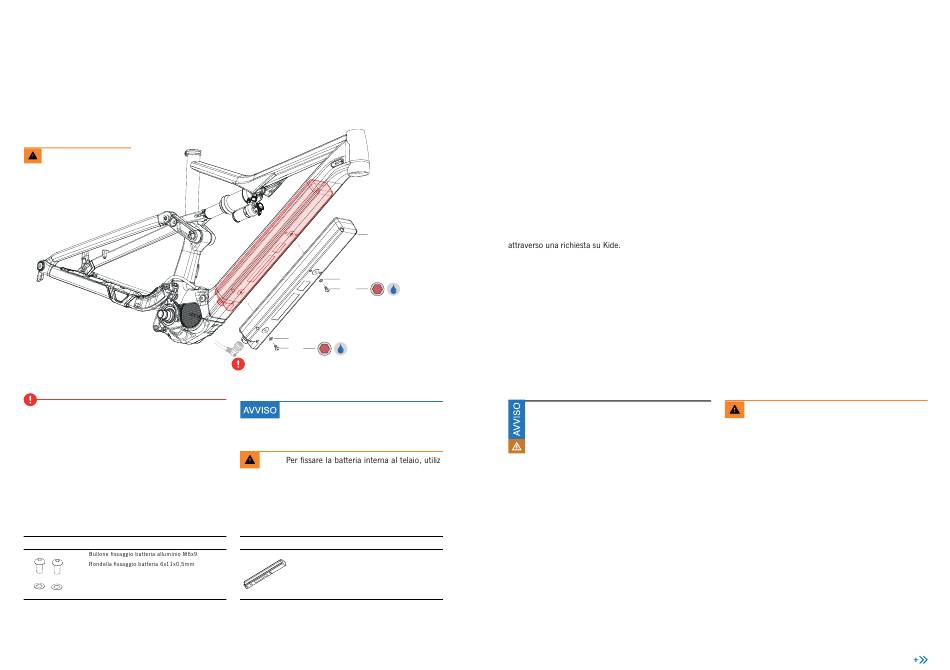

MONTAGGIO NEL TELAIO DELLA BATTERIA
INTERNA
Rispettare sempre le impostazioni
di coppia consigliate.
Per collegare il cablaggio alla batteria interna consulta
il paragrafo "Instradamento dei cavi dei componenti
del sistema elettrico" e quello relativo all'installazione
della batteria interna, indicato qui di seguito.
25 KIT PER IL FISSAGGIO DELLA BATTERIA INTERNA
RISE H 22
ART Nº. XA88
25,1
25,2
MANUALE TECNICO
26
25.2
4
25.1
5 N.m
25.2
25.1 4
5 N.m
Consulta il metodo di rimozione della bat-
teria interna per conoscere la procedura
passo a passo.
zare unicamente bulloni originali Orbea.
2 6 BATTERIA INTERNA ORBEA RS 540WH
QTÀ. ART Nº. XA81
2 Batteria interna Orbea RS 540Wh 36v
2
B LUE PAP ER R I SE · HYDRO 2022
DIAGNOSI BATTERIA INTERNA
RS 540Wh
(Informazioni per i rivenditori)
La batteria interna Orbea RS 540Wh non ha LED per mo-
strare i propri codici di errore, e non è diagnosticabile
utilizzando Etube Professional. Se c'è un problema nel
sistema elettrico Rise H, usa Etube Professional per sta-
bilire che il problema non risieda in altri componenti del
sistema Shimano.
Contatta Shimano per fornire loro un rapporto sul siste-
ma attraverso una richiesta. Se Shimano ti infomerà che
il problema risiede nella batteria interna, contatta Orbea
RIMOZIONE DELLA BATTERIA INTERNA RS
(Informazioni per i rivenditori Orbea)
L'installazione e la sostituzione dei componenti
del sistema elettrico richiedono una conoscenza
tecnica avanzata e pertanto potrebbero andare
oltre le capacità della maggior parte degli utenti.
-
Porta sempre la bicicletta da un rivenditore auto-
rizzato per la diagnosi, la riparazione e l'installa-
zione dei componenti del sistema elettrico.
I danni ai componenti derivanti da un'installazio-
ne errata possono rendere nulla la garanzia su
di essi.
QTÀ.
1
ORBEA | 83
I T
Orbea consiglia che solo i rivenditori autorizzati
eseguano la rimozione e/o la sostituzione della
batteria interna da Rise. Questa procedura richie-
de la rimozione e l'installazione di componenti im-
portanti della bicicletta e del sistema elettrico. Se
devi rimuovere la batteria interna per trasportarla,
porta sempre la bicicletta presso un rivenditore
autorizzato per evitare danni ai componenti e ga-
rantire una rimozione e una installazione sicure.
Una installazione errata dei componenti elettrici li
può danneggiare, il che potrebbe portare a mal-
funzionamenti e creare rischi di incidenti e lesioni
personali.
